Integral T Prozessthermostate
4.8

Schnittstellen

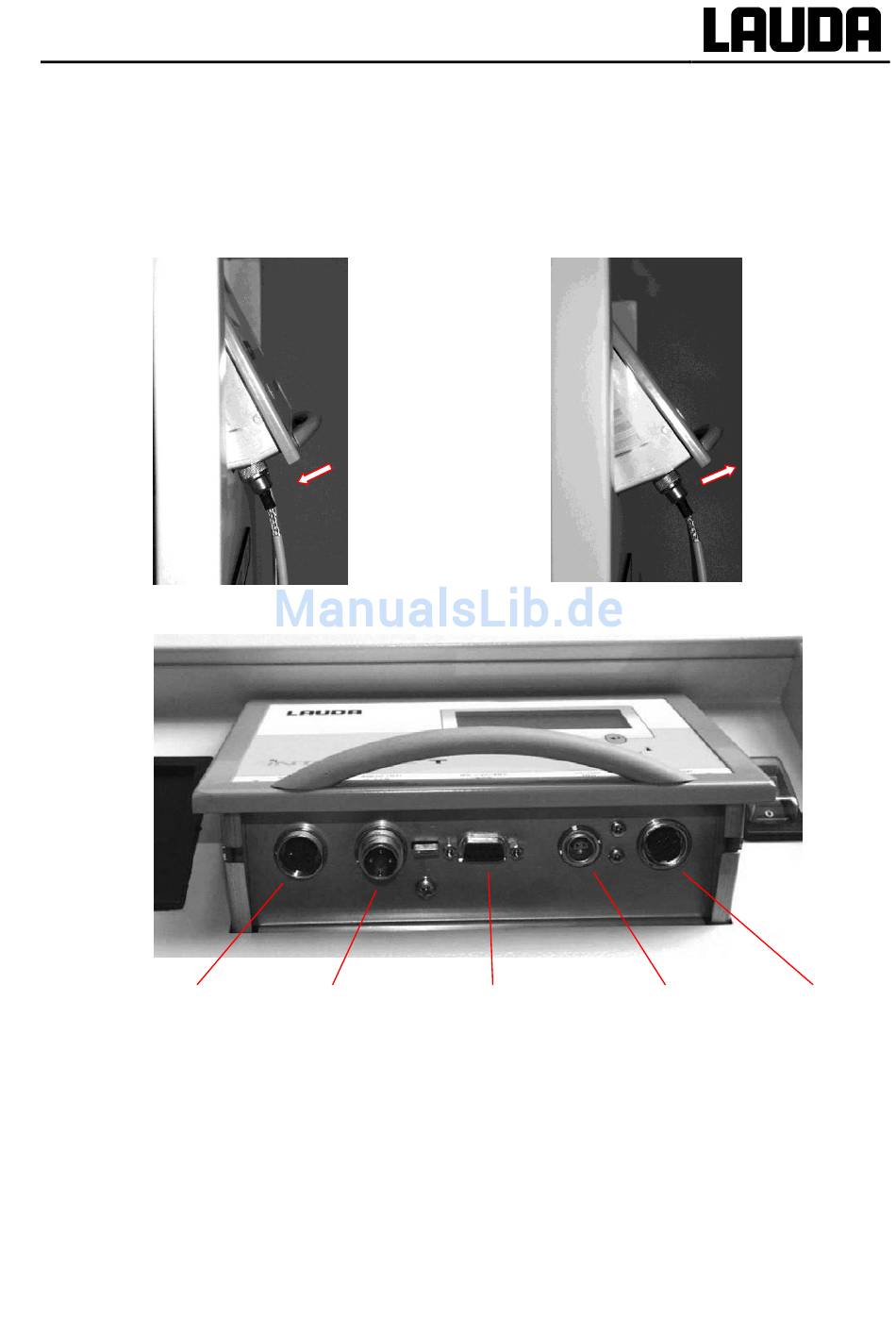

Steckverbinder für Stand-by Kontakteingang, Störungs-(Alarm) Kontaktausgang, analoge Ein- und
Ausgänge, externes Pt100 und serielle RS232 / RS485 Schnittstellen sind nach Herausklappen der
Kontrolleinheit von unten zugänglich. Zum Anschluss der Steckverbinder kann in Stufe 2
herausgeklappt werden, danach kann wieder in Stufe 1 zurückgeschoben werden.
Stand-by
16N
Weitere Schnittstellenbeschreibung in 7.7 und Kapitel 7 Inbetriebnahme.
01.04.14/ YAWD0026
Stufe 1
Alarm OUT RS232/ 485
12N
Gerätebeschreibung
Pt100
65S 10S
Stufe 2
Normsignal
66S
15
