Bei Änderung von Temperaturbereich in Druck oder Stellgröße, oder umgekehrt
MIN, MAX nochmals überprüfen!
Inbetriebnahme
Integral T Prozessthermostate

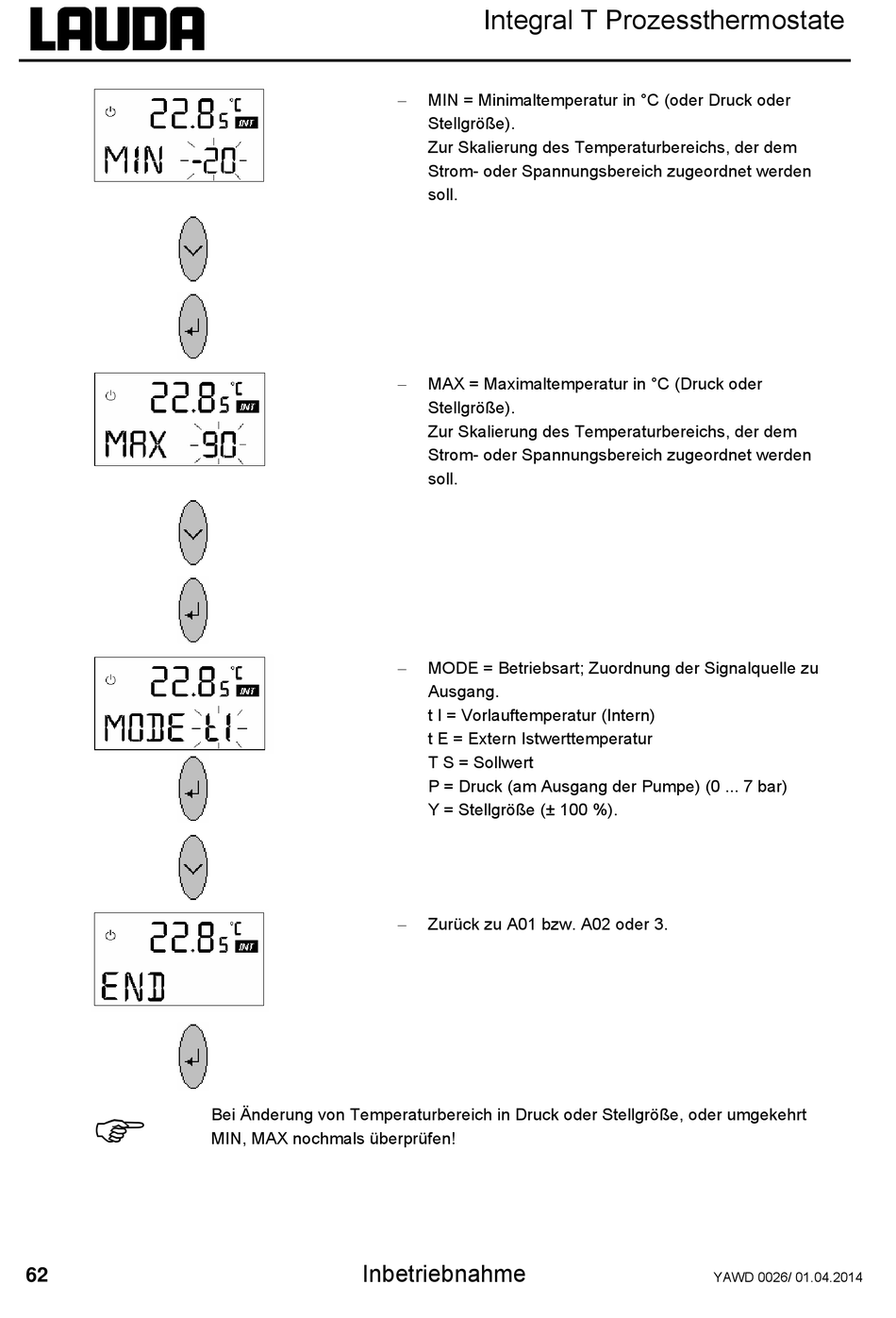

 MIN = Minimaltemperatur in °C (oder Druck oder
Stellgröße).
Zur Skalierung des Temperaturbereichs, der dem
Strom- oder Spannungsbereich zugeordnet werden
soll.
 MAX = Maximaltemperatur in °C (Druck oder
Stellgröße).
Zur Skalierung des Temperaturbereichs, der dem
Strom- oder Spannungsbereich zugeordnet werden
soll.
 MODE = Betriebsart; Zuordnung der Signalquelle zu
Ausgang.
t I = Vorlauftemperatur (Intern)
t E = Extern Istwerttemperatur
T S = Sollwert
P = Druck (am Ausgang der Pumpe) (0 ... 7 bar)
Y = Stellgröße (± 100 %).
 Zurück zu A01 bzw. A02 oder 3.
