Betriebsanleitung

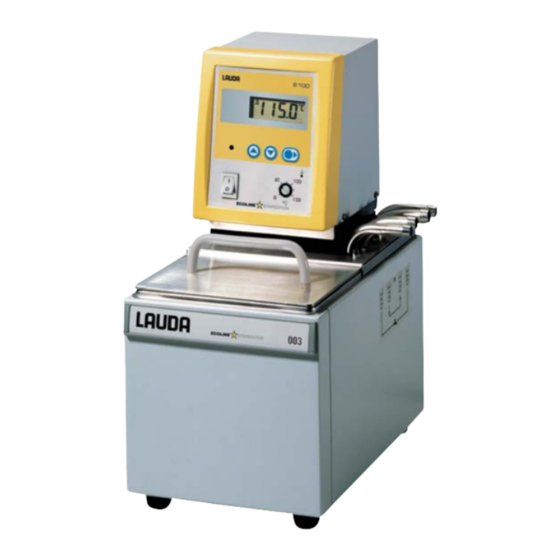

Einhängethermostat E 100,
Bad-/ Umwälzthermostate
E 106 T, E 112 T, E 115 T, E 120 T,
E 103, E 111, E 119, E 125, E 140
LAUDA DR. R. WOBSER GMBH & CO. KG
Postfach 1251
97912 Lauda-Königshofen
YAED0012
Deutschland
Gültig ab Serie 04-0001
Telefon: (0049) 09343/ 503-0
ab Softwareversion 4.0
Fax: (0049) 09343/ 503-222
Ausgabe 06/2010
E-Mail
info@lauda.de
ersetzt Ausgabe 12/2009 06/2004
Internet
http://www.lauda.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lauda E 100
Inhaltszusammenfassung für Lauda E 100
- Seite 1 Einhängethermostat E 100, Bad-/ Umwälzthermostate E 106 T, E 112 T, E 115 T, E 120 T, E 103, E 111, E 119, E 125, E 140 LAUDA DR. R. WOBSER GMBH & CO. KG Postfach 1251 97912 Lauda-Königshofen YAED0012 Deutschland Gültig ab Serie 04-0001...
-
Seite 3: Vorangestellte Sicherheitshinweise
ECOLINE Staredition Vorangestellte Sicherheitshinweise Bevor Sie das Gerät bedienen, lesen Sie bitte alle Anweisungen und Sicherheitshinweise genau durch. Falls Sie Fragen haben, rufen Sie uns bitte an! Befolgen Sie die Anweisungen über Aufstellung, Bedienung etc., nur so kann eine unsachgemäße Behandlung des Geräts ausgeschlossen werden und ein voller Gewährleistungsanspruch erhalten bleiben. - Seite 4 ECOLINE Staredition Besondere Symbole: Vorsicht: Dieses Zeichen wird benutzt, wenn es durch unsachgemäße Handhabung zu Personenschäden kommen kann. Hinweis: Hier soll auf etwas Besonderes aufmerksam gemacht werden. Beinhaltet unter Umständen den Hinweis auf eine Gefahr. Verweis Weist auf weitere Informationen in anderen Kapiteln hin.
-
Seite 5: Inhaltsverzeichnis
ECOLINE Staredition Inhaltsverzeichnis Vorangestellte Sicherheitshinweise ..........................3 Inhaltsverzeichnis ................................5 SICHERHEITSHINWEISE ............................6 ........................6 LLGEMEINE ICHERHEITSHINWEISE ...........................7 ONSTIGE ICHERHEITSHINWEISE KURZANLEITUNG..............................8 BEDIEN- UND FUNKTIONSELEMENTE......................9 GERÄTEBESCHREIBUNG ............................10 ..........................10 MGEBUNGSBEDINGUNGEN ..............................10 ERÄTETYPEN ..................................10 UMPE ................................11 ATERIAL ................11 EMPERATURANZEIGE EGELUNG UND ICHERHEITSKREIS AUSPACKEN ................................12 VORBEREITUNGEN...............................13 ........................13 USAMMENBAU UND UFSTELLEN .............................15 ÜLLEN UND... -
Seite 6: Sicherheitshinweise
ECOLINE Staredition Sicherheitshinweise Allgemeine Sicherheitshinweise Mit einem Laborthermostat werden Flüssigkeiten bestimmungsgemäß erhitzt und umgepumpt. Daraus resultieren Gefahren durch hohe Temperaturen, Feuer und die allgemeinen Gefahren aus der Anwendung der elektrischen Energie. Der Anwender ist durch die Anwendung der zutreffenden Normen weitgehend geschützt. Weitere Gefahrenquellen können sich aus der Art des Temperiergutes ergeben, z.B. -
Seite 7: Sonstige Sicherheitshinweise
ECOLINE Staredition Sonstige Sicherheitshinweise • Gerät vor Inbetriebnahme genau auf Transportschäden prüfen. Gerät darf nicht in Betrieb genommen werden, wenn Transportschäden festgestellt werden. • Geräte nur an geerdete Netzsteckdose anschließen. • Teile der Badabdeckung können bei höheren Betriebstemperaturen Oberflächentemperaturen über 70 °C annehmen. -
Seite 8: Kurzanleitung
ECOLINE Staredition Kurzanleitung Diese Kurzanleitung soll Ihnen einen schnellen Einstieg in die Bedienung des Gerätes geben. Für den sicheren Betrieb der Thermostate ist es jedoch unbedingt erforderlich, die ganze Anleitung sorgfältig zu lesen und die Sicherheitshinweise zu beachten! 1. Geräte aufbauen bzw. komplettieren ( Kapitel 6). -
Seite 9: Bedien- Und Funktionselemente
ECOLINE Staredition Bedien- und Funktionselemente Klammer für Einhänger Pt100 Strömungsstellknopf Pumpenkammer Austritt für Badumwälzung Ausflusskrümmer Rohrheizkörper LED grün, Netz EIN Menütasten Pumpenanschluss: – Rücklauf zum Bad – Vorlaufstutzen Beschriftung Außenmantel) Kühlschlangenanschlüsse Einstellung Übertemperaturabschaltpunkt Netzschalter Badbrücke Baddeckel Bedien- und Funktionselemente 18.06.10/ YAED0012... -
Seite 10: Gerätebeschreibung
− Verschmutzungsgrad: 2. Gerätetypen Der E 100 Einhängethermostat hat eine Vorrichtung, um den Einhängethermostat am Bad zu befestigen (Klammer). Für die tiefgezogenen LAUDA Bäder 003, 011, 019 und 025 wird serienmäßig ein Adapter mitgeliefert. Die Typenbezeichnung der Bad-/ Umwälzthermostate setzt sich aus dem Typ der Regeleinheit E 100 und dem Badtyp zusammen. -
Seite 11: Material
ECOLINE Staredition Material Alle mit der Temperierflüssigkeit in Berührung kommenden Teile sind aus hochwertigem, der Betriebstemperatur angepasstem Material. Verwendet werden Edelstahl - Rostfrei, die Kunststoffe PPS, Polycarbonat (Bad 006 T, 012 T, 015 T, 020 T) sowie Fluorkautschuk. Temperaturanzeige, Regelung und Sicherheitskreis Die Geräte sind mit einem 3 stelligen 7-Segment LCD - Display mit zusätzlichen Symbolen für die ½-... -
Seite 12: Auspacken
Nach dem Auspacken zuerst Gerät und Zubehör auf eventuelle Transportschäden überprüfen. Sollten wider Erwarten Schäden an dem Gerät erkennbar sein, muss der Spediteur oder die Post benachrichtigt werden, damit eine Überprüfung stattfinden kann. Bitte verständigen Sie auch den LAUDA Service Temperiergeräte ( 8.5). Serienmäßiges Zubehör:... -
Seite 13: Vorbereitungen
Pumpenkammer verstellen. − Halter für Temperaturfühler zur Arretierung wieder nach unten schieben ( Abb. links) − Bei allen LAUDA - Bädern (Kunststoffbäder u. tiefgezogene Bäder), den im Zubehör enthaltenen Adapter auf die Klammer schieben). − Ausflusskrümmer so stellen, dass dieser leicht nach unten, evtl. - Seite 14 ECOLINE Staredition Betrieb mit Kühlschlange ( Kapitel 9 Zubehör) − Zur Befestigung der Kühlschlange Klammer nach hinten herausziehen. Dabei mit Schraubenzieher entriegeln. − Kühlschlange auf Klammer aufstecken. − Klammer wieder montieren. Betrieb mit Stativstab ( Kapitel 9 Zubehör) − Klammer nach hinten herausziehen. Dabei mit Schraubenzieher entriegeln.
-
Seite 15: Füllen Und Entleeren
ECOLINE Staredition Füllen und Entleeren Füllen − Maximale Füllhöhe 20 mm unterhalb Badbrücke. − Optimaler Betrieb bei 20-40 mm unter Badbrücke. − Betrieb bis 60 mm unter Badbrücke möglich. − Unterniveauabschaltung bei ca. 90 mm unter Badbrücke! − Bei Verwendung von Temperierflüssigkeiten darauf achten, dass sich diese bei Erwärmung ausdehnen (ca. -
Seite 16: Temperierflüssigkeiten Und Schläuche
ECOLINE Staredition Temperierflüssigkeiten und Schläuche Temperierflüssigkeiten LAUDA Arbeitstem- Chemische Viskosität Viskosität Brenn- Gebinde Bezeich- peratur- Bezeich- (kin) (kin) bei punkt Bestellnummer nung bereich nung Temperatur von °C mm²/s mm²/s °C 10 L 20 L bis °C bei 20°C Aqua 90 5...90... - Seite 17 ECOLINE Staredition Schläuche lichte Weite Temperatur- Schlauchart Einsatzbereich Bestellnummer Ø mm bereich °C für alle Temperier- EPDM-Schlauch 10...120 flüssigkeiten RKJ 112 unisoliert außer Ultra 350 und Mineralöle für alle Temperier- EPDM-Schlauch Außen Ø -60...120 flüssigkeiten LZS 021 isoliert ca. 35 mm außer Ultra 350 und Mineralöle für alle...
-
Seite 18: Anschluss Externer Verbraucher
ECOLINE Staredition Anschluss externer Verbraucher a) Einhängethermostat − Schlauch 11-12 mm innere Weite ( Kapitel 6.3) direkt auf Ausflusskrümmer stecken und mit anzuschließendem Verbraucher verbinden. − Rücklaufschlauch ins Bad hängen und befestigen! − Zu empfehlen ist die Verwendung des Pumpensets Kapitel 9) dazu −... -
Seite 19: Kühlung Der Thermostate
ECOLINE Staredition b) Umwälzthermostat − Beim Betrieb als Umwälzthermostat ist auf möglichst kurze Schlauchverbindungen mit dem größtmöglichen Schlauchinnendurchmesser zu achten. Das ermöglicht den größten Volumenstrom. − Schlauch mit 11-12 mm l. W. ( Kapitel 6.3) mit Pumpenstutzen verbinden. − Pumpenanschluss: –... -
Seite 20: Inbetriebnahme
ECOLINE Staredition Inbetriebnahme Netzanschluss Angaben auf dem Typenschild mit der Netzspannung vergleichen. Geräte nach EMV-Anforderungen DIN EN 61326-1 ( 10). − Geräte nur an Steckdose mit Schutzleiter (PE) anschließen. − Keine Haftung bei falschem Netzanschluss! − Vergewissern Sie sich, dass die Steckdose mindestens folgende Sicherungen hat. Netzspannung Absicherung 230 V... -
Seite 21: Sollwerteinstellung
ECOLINE Staredition − Taste drücken, evtl. mehrmals wiederholen. − Taste ebenfalls drücken, wenn Gerät im Störungszustand ausgeschaltet wurde. Sollwerteinstellung − oder Kurzes Betätigen einer der beiden Tasten eingestellter Sollwert erscheint für ca. 4 s. − °C blinkt zur Unterscheidung vom Istwert. oder Während der 4s beginnen, mit den beiden Tasten den gewünschten Sollwert einzugeben. -
Seite 22: Pumpenleistung
ECOLINE Staredition 7.4.1 Pumpenleistung − Anzeige im Display P und aktuelle Pumpenleistungsstufe 1...5. − Taste drücken Anzeige blinkt für ca. 4 s. − Während dieser Zeit beginnen, mit einer der Tasten die gewünschte Stufe einzustellen. oder 1 = kleine Pumpenleistung 2 , 3 , 4 = mittlere Pumpenleistung 5 = größte Pumpenleistung −... - Seite 23 ECOLINE Staredition oder 3. Während dieser Zeit mit der Kalibrierung beginnen. Eingabe des am Referenzthermometer abgelesenen Wertes mit den beiden Tasten. 4. Additive Kalibrierung muss mit nebenstehender Taste bestätigt werden. 5. weiter mit Taste in END und dann 6. mit Taste zurück in Istwertanzeige oder 7.
-
Seite 24: Warn- Und Sicherheitsfunktionen
ECOLINE Staredition Warn- und Sicherheitsfunktionen 7.5.1 Übertemperaturschutz und Überprüfung Alle sechs Monate oder falls der Thermostat für eine längere Zeit unbeaufsichtigt läuft, muss dieser Schutz getestet werden. − Die Geräte sind für den Betrieb mit nicht brennbaren und brennbaren Flüssigkeiten nach DIN EN 61010-2-010 ausgelegt. -
Seite 25: Unterniveauschutz Und Überprüfung
Badtemperatur bei diesem Test nicht unter 0 °C oder max. 50 °C, sonst besteht Verbrennungsgefahr! − Sollten Unregelmäßigkeiten bei der Überprüfung der Sicherheitseinrichtungen auftreten sofort Gerät abschalten und Netzstecker ziehen! − Geräte von LAUDA Service Temperiergeräte überprüfen lassen! 7.5.3 Pumpenmotorüberwachung − Bei Pumpenmotorüberlastung oder Blockierung schalten Heizung und Pumpe ab. −... -
Seite 26: Weitere Fehlermeldungen
Weitere Fehlermeldungen − weitere Fehlermeldungen mit Anzeige EEE und abwechselnd Fehlercode, z.B. 4. − Bei Fehlermeldungen wenden Sie sich bitte an den LAUDA Service Temperiergeräte. 8.3) − Bei Störungsmeldung Netzstecker ziehen und mit Schraubenzieher durch untere Lüftungsöffnung an der Rückseite versuchen, ob sich der Motor am Lüfterflügel drehen lässt. -
Seite 27: Instandhaltung
− Vor allen Wartungs- und Reparaturarbeiten Netzstecker ziehen! − Reparaturen im Steuerteil nur von Fachkräften durchführen lassen! LAUDA-Thermostate sind weitgehend wartungsfrei. Im Falle von verunreinigter Temperierflüssigkeit muss diese erneuert werden. ( Kapitel 8.3 und 6.2) − Bei Ausfall einer Sicherung ( Netzleuchte leuchtet nicht mehr) nur Sicherungen mit angegebenen Daten einsetzen (2 x T 16 A;... -
Seite 28: Wartungsintervalle Nach Vdi 3033
Telefon: +49 (0)9343/ 503-236 (Englisch und Deutsch) Fax: 0049 9343/ 503-283 E-Mail service@lauda.de Für Rückfragen, Anregungen und Kritik stehen wir Ihnen jederzeit gerne zur Verfügung! LAUDA DR. R. WOBSER GMBH & CO. KG Postfach 1251 97912 Lauda-Königshofen Deutschland Tel: +49 (0)9343/ 503-0... -
Seite 29: Zubehör
ECOLINE Staredition Zubehör Zubehör für Einhängethermostate Beschreibung Bestellnummer Kühlschlange HOK 064 Externes Pumpenset (Vorlauf- und LCZ 0638 Rücklaufstutzen) Stativstab LCZ 0637 Badgefäße Material Max. Volumen Innen- Bestell- Temper- abmessungen nummer atur (°C) (B x T x H) 006 T Polycarbonat 5...7 130 x 420 x 160 * LCZ 0628... -
Seite 30: Technische Daten Und Diagramme
ECOLINE Staredition Technische Daten und Diagramme Die Angaben wurden nach DIN 12876 ermittelt. Typenübergreifende Daten E 100 Umgebungstemperaturbereich °C 5...40 Einstellauflösung °C Anzeigeauflösung °C Anzeigegenauigkeit ±0,4 °C ±0,5 % vom Anzeigewert additiv kalibrierbar Temperaturkonstanz ±0,02 Sicherheitseinrichtung III/FL EMV-Anforderungen DIN EN 61326-1 Klasse B ( 1.1) - Seite 31 ECOLINE Staredition Einhängethermostat E 100 Arbeitstemperaturbereich °C 20...150 AT mit Wasserkühlung °C 20...150 Betriebstemperaturbereich °C -20...150 Heizleistung 230 V; 50/60 Hz 115 V; 60 Hz 100 V; 50/60 Hz Pumpentyp Druckpumpe mit 5 wählbaren Leistungsstufen Förderdruck max. Förderstrom max. L/min Pumpenanschlüsse...
- Seite 32 ECOLINE Staredition Bad-/ Umwälzthermostate E 103 E 111 E 119 E 125 E 140 Arbeitstemperaturbereich °C 20...150 AT mit Wasserkühlung °C 20...150 Betriebstemperaturbereich °C -20...150 Heizleistung 230 V; 50/60 Hz 115 V; 60 Hz 100 V; 50/60 Hz Pumpentyp Druckpumpe mit 5 wählbaren Leistungsstufen Förderdruck max.
- Seite 33 ECOLINE Staredition Pumpenkennlinien: Einhängethermostat gemessen mit Wasser 0,45 0,35 Stufe 5 Stufe 4 0,25 Stufe 3 Stufe 2 0,15 Stufe 1 0,05 L/min Bad-/ Umwälzthermostate gemessen mit Wasser 0,45 0,35 Stufe 5 Stufe 4 0,25 Stufe 3 Stufe 2 0,15 Stufe 1 0,05 L/min...
-
Seite 34: Schaltpläne
ECOLINE Staredition Schaltpläne Schaltpläne 18.06.10/ YAED0012... - Seite 35 ECOLINE Staredition 230 V; 50 Hz 230 V; 50/60 Hz [230 V; 60 Hz] ab Seriennummer: 04-0001 E 1xx Leiterplatte Netz UL 487-1 Leiterplatte Anzeige ULB 488-1A Leiterplatte Schnittstelle RS 232/RS485 ---------- Leiterplatte Netzteil LED-Backlight --------- Leiterplatte LED-Backlight Display --------- Pt100 Sicherheitskreis ETP 057 Pt100 Istwert...
-
Seite 37: Bestätigung
/ Personne responsable Hiermit bestätigen wir, daß nachfolgend aufgeführtes LAUDA-Gerät (Daten vom Typenschild): We herewith confirm that the following LAUDA-equipment (see label): Par la présente nous confirmons que l’appareil LAUDA (voir plaque signalétique): Serien-Nr. Type / Type Serial no. / No. de série:...
