Lauda E 300 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für E 300:
Inhaltsverzeichnis

Quicklinks

Betriebsanleitung

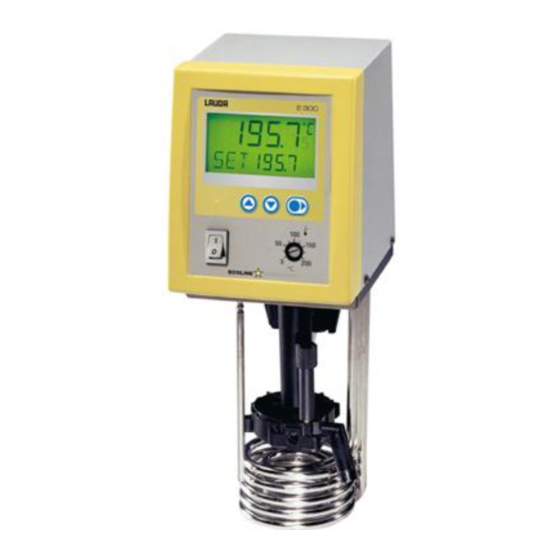

Einhängethermostat E 300
Bad-/ Umwälzthermostate
E 306, E 312, E 320, E 326
LAUDA DR. R. WOBSER
GMBH & CO. KG
Postfach 1251
97912 Lauda-Königshofen
Deutschland
Gültig ab Serie 04-0001(siehe Kapitel 0)
Telefon 09343/ 503-0
Fax:09343/ 503-222
08/05
e-mail info@lauda.de
ab Softwareversion 2.2
Internet http://www.lauda.de
YAED0015
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lauda E 300

Inhaltszusammenfassung für Lauda E 300

  • Seite 1 Betriebsanleitung Einhängethermostat E 300 Bad-/ Umwälzthermostate E 306, E 312, E 320, E 326 LAUDA DR. R. WOBSER GMBH & CO. KG Postfach 1251 97912 Lauda-Königshofen Deutschland Gültig ab Serie 04-0001(siehe Kapitel 0) Telefon 09343/ 503-0 Fax:09343/ 503-222 08/05 e-mail info@lauda.de ab Softwareversion 2.2...

  • Seite 3: Sicherheitshinweise

    ECOLINE Staredition Sicherheitshinweise Bevor Sie das Gerät bedienen, lesen Sie bitte alle Anweisungen und Sicherheitshinweise genau durch. Falls Sie Fragen haben, rufen Sie uns bitte an! Befolgen Sie die Anweisungen über Aufstellung, Bedienung etc., nur so kann eine unsachgemäße Behandlung des Geräts ausgeschlossen werden und ein voller Gewährleistungsanspruch erhalten bleiben.

  • Seite 4: Inhaltsverzeichnis

    ECOLINE Staredition Inhaltsverzeichnis SICHERHEITSHINWEISE ............................6 ........................6 LLGEMEINE ICHERHEITSHINWEISE .......................... 6 ONSTIGE ICHERHEITSHINWEISE KURZANLEITUNG..............................8 BEDIEN- UND FUNKTIONSELEMENTE......................10 GERÄTEBESCHREIBUNG ........................... 12 ..........................12 MGEBUNGSBEDINGUNGEN ..............................12 ERÄTETYPEN ................................. 12 UMPE ................................13 ATERIAL ................13 EMPERATURANZEIGE EGELUNG UND ICHERHEITSKREIS ...............................
  • Seite 5 ECOLINE Staredition 7.6.6.5 Neutralkontaktfunktion..........................50 7.6.6.6 Toleranzbandkontakt ..........................51 7.6.6.7 Messfühlerkalibrierung (CAL) ........................51 7.6.6.8 Grundwerteinstellung (DEFAULT)......................52 7.6.6.9 Menüende „Parameter“..........................52 7.6.7 Analogschnittstellenebene (ANA) ........................53 7.6.7.1 Untermenü Analogeingänge ........................56 7.6.7.2 Untermenü Analogausgänge........................59 7.6.7.3 Untermenü Kalibrierung (ANA)......................62 7.6.8 Regelparameterebene ..........................67 RS 232, RS 485 .......................70 ERIELLE CHNITTSTELLEN 7.7.1...

  • Seite 6: Sicherheitshinweise

    ECOLINE Staredition Sicherheitshinweise Allgemeine Sicherheitshinweise Mit einem Laborthermostat werden Flüssigkeiten bestimmungsgemäß erhitzt und umgepumpt. Daraus resultieren Gefahren durch hohe Temperaturen, Feuer und die allgemeinen Gefahren aus der Anwendung der elektrischen Energie. Der Anwender ist durch die Anwendung der zutreffenden Normen weitgehend geschützt. Weitere Gefahrenquellen können sich aus der Art des Temperiergutes ergeben, z.B.
  • Seite 7 ECOLINE Staredition Besondere Symbole: Vorsicht: Dieses Zeichen wird benutzt, wenn es durch unsachgemäße Handhabung zu Personenschäden kommen kann. Hinweis: Hier soll auf etwas Besonderes aufmerksam gemacht werden. Beinhaltet unter Umständen den Hinweis auf eine Gefahr. Verweis Weist auf weitere Informationen in anderen Kapiteln hin.

  • Seite 8: Kurzanleitung

    ECOLINE Staredition Kurzanleitung Diese Kurzanleitung soll Ihnen einen schnellen Einstieg in die Bedienung des Gerätes geben. Für den sicheren Betrieb der Thermostate ist es jedoch unbedingt erforderlich, die ganze Anleitung sorgfältig zu lesen und die Sicherheitshinweise zu beachten! 1. Geräte aufbauen bzw. komplettieren Kapitel 6.
  • Seite 9 ECOLINE Staredition 7. Geräteeinstellung 7.6.5 7.6.6 7.6.7 7.6.8 Um in jedem Fall eine Grundeinstellung für fast alle Funktionen zu erhalten, die den Basisbetrieb mit Internregelung ermöglicht, gibt es im Menü Parameter die Defaultfunktion Kapitel 7.6.6.8 Kurzanleitung 13.10.05/ YAED0015...

  • Seite 10: Bedien- Und Funktionselemente

    ECOLINE Staredition Bedien- und Funktionselemente Klammer für Einhängethermostat Strömungsstellknopf Pt 100 Pumpenkammer Austritt für Badumwälzung Ausflusskrümmer Rohrheizkörper LED grün Menütasten Netzschalter Einstellung Übertemperaturabschaltpunkt Pumpenanschluss: – Rücklauf zum Bad – Druckstutzen, Druckausgang Beschriftung Außenmantel) Kühlschlangenanschlüsse Badbrücke Baddeckel Bedien- und Funktionselemente 13.10.05/ YAED0015...
  • Seite 11 ECOLINE Staredition Analog Input/ Output 66S Pt 100 extern 10S Alarmkontakt 31N RS 232/ 485 65S Bedien- und Funktionselemente 13.10.05/ YAED0015...

  • Seite 12: Gerätebeschreibung

    − Verschmutzungsgrad: 2. Gerätetypen Der E 300 Einhängethermostat hat eine Klemmvorrichtung und einen Adapter für LAUDA Bäder 003, 011, 019 und 025. Die Typenbezeichnung der Bad-/ Umwälzthermostate setzt sich aus dem Typ der Regeleinheit E 300 und dem Badtyp zusammen.

  • Seite 13: Material

    Messwert. Die weitere Messwertverarbeitung erfolgt über einen speziellen Regelalgorithmus zur Ansteuerung des netzrückwirkungsarmen Heizungsstellgliedes und der Kühlungsregelung, die ein Magnetventil ansteuern kann. Das LAUDA Kühlungsprinzip mit Pulsweitenmodulation ermöglicht die Regelung im Kühlenbereich ohne energieverschwendende Gegenheizung. Über eine Buchse (10 S) kann ein externes Pt 100 zur Erfassung einer externen Temperatur angeschlossen werden.

  • Seite 14: Auspacken

    E 320 und bei E 326 HDQ 083 Baddeckel E020 HKO 026 Olive Ø 13mm HKM 032 Überwurfmuttern (M16 x 1) HKN 065 Verschlussstopfen Warnschild EZB 260 YAED Betriebsanleitung 0015 Garantiekarte Bitte ausgefüllt an LAUDA zurückschicken! Auspacken 13.10.05/ YAED0015...

  • Seite 15: Vorbereitungen

    Pumpenkammer verstellen. − Halter für Temperaturfühler zur Arretierung wieder nach unten schieben ( Abb. Links) − Bei allen LAUDA - Bädern (Kunststoffbäder u. tiefgezogene Bäder), den im Zubehör enthaltenen Adapter auf die Klammer schieben. − Ausflusskrümmer so stellen, dass dieser leicht nach unten, evtl.
  • Seite 16 ECOLINE Staredition Betrieb mit Kühlschlange ( Kapitel 10 Zubehör) − Zur Befestigung der Kühlschlange Klammer nach hinten herausziehen. Dabei mit Schraubenzieher entriegeln. − Kühlschlange auf Klammer aufstecken. − Klammer wieder montieren. Betrieb mit Stativstab ( Kapitel 10 Zubehör) − Klammer nach hinten herausziehen. Dabei mit Schraubenzieher entriegeln.

  • Seite 17: Füllen Und Entleeren

    ECOLINE Staredition b) Bad-/ Umwälzthermostate − Gerät auf ebener Fläche aufstellen. − Lüftungsöffnung an Geräterückseite nicht verdecken. − Mindestens 20cm Abstand halten. − Strömungsstellknopf so einstellen, dass bei Betrieb als Badthermostat (ohne externen Verbraucher) die Strömung an der Öffnung für die Badumwälzung austritt.
  • Seite 18 ECOLINE Staredition Entleeren − Thermostat ausschalten, Netzstecker ziehen! a) Einhängethermostat: − Einhängethermostat abschrauben bzw. Bedien- und Regelteil mit Badbrücke abnehmen. − Bad entleeren. b) Bad-/Umwälzthermostate besitzen einen Entleerungshahn Schlauch aufstecken und Flüssigkeit ablassen. Entleerungshahn − Die Geräte sind für den Gebrauch mit nichtbrennbaren und brennbaren Flüssigkeiten gem.

  • Seite 19: Temperierflüssigkeiten Und Schlauchverbindungen

    ECOLINE Staredition Temperierflüssigkeiten und Schlauchverbindungen Temperierflüssigkeiten LAUDA Arbeits- Chem. Visko- Viskosität Brenn- Bestellnummer Bezeichnung tem- Bezeichnung sität (kin) bei punkt Gebinde peratur- (kin) Temperatur bereich Ehemalige von °C mm²/s mm²/s 10 l 20 l Bezeich- bis °C bei 20°C nung...
  • Seite 20 ECOLINE Staredition Schlauchverbindungen a) Elastomerschläuche Schlauchart lichte Weite Temperatur- Einsatzbereich Bestellnummer Ø mm bereich °C EPDM-Schlauch 10...120 für alle Temperier- RKJ 111 unisoliert flüssigkeiten außer Ultra 350 und Mineralöle EPDM-Schlauch 10...120 für alle Temperier- RKJ 112 unisoliert flüssigkeiten außer Ultra 350 und Mineralöle EPDM-Schlauch -60...120...

  • Seite 21: Anschluss Externer Verbraucher

    ECOLINE Staredition Anschluss externer Verbraucher a) Einhängethermostat − Schlauch 11-12 mm l.W.( Kapitel 6.3) direkt auf Ausflusskrümmer stecken und mit anzuschließendem Verbraucher verbinden. − Rücklaufschlauch ins Bad hängen und befestigen! − Zu empfehlen ist die Verwendung des Pumpensets Kapitel 10). Dazu −...
  • Seite 22 ECOLINE Staredition b) Betrieb als Umwälzthermostat − Beim Betrieb als Umwälzthermostat ist auf möglichst kurze Schlauchverbindungen mit dem größtmöglichen Schlauch-Innendurchmesser zu achten. Sie ermöglichen den größten Volumenstrom. − Schlauch mit 11-12 mm l. W. oder Metallschläuche Kapitel 6.3.) mit Pumpenstutzen verbinden. −...

  • Seite 23: Kühlung Der Thermostate

    ECOLINE Staredition Kühlung der Thermostate Bei Badtemperaturen dicht oberhalb (ca. 2 - 10°C) Raumtemperatur kann ohne Kühlung gearbeitet werden. Für tiefere Temperaturen muss eine Kühlung benutzt werden. Einhängethermostate: Kühlschlange ( Kapitel 6.1) montieren. Bad-/ Umwälzthermostate: Kühlschlange serienmäßig eingebaut. Kühlmöglichkeiten: 1. bis 20 °C Wasserleitung auf möglichst sparsamen Verbrauch achten! 2.

  • Seite 24: Inbetriebnahme

    ECOLINE Staredition Inbetriebnahme Netzanschluss Angaben auf dem Typenschild mit der Netzspannung vergleichen. Gerät nach EMV-Norm EN 61326-1 Klasse B. − Geräte nur an Steckdose mit Schutzleiter (PE) anschließen. − Keine Haftung bei falschem Netzanschluss! − Vergewissern Sie sich, dass die Steckdose mindestens folgende Sicherungen hat. Netzspannung Absicherung 230V...

  • Seite 25: Tastenfunktionen

    ECOLINE Staredition − Evtl. Temperierflüssigkeit nachfüllen, die durch Auffüllen des externen Verbrauchers herausgepumpt wird. − Wenn Pumpe nicht sofort entlüftet, schaltet das Gerät evtl. wieder aus, obwohl es ausreichend gefüllt ist (nur bei erstmaliger Inbetriebnahme). − Doppelsignalton ertönt. − Anzeige Level (Unterniveau) erscheint. −...

  • Seite 26: Tastenverriegelung (Key)

    ECOLINE Staredition 7.3.2 Tastenverriegelung (KEY) − Um unbefugte Eingriffe in die Geräteeinstellung über die Bedientasten zu vermeiden, können die Tastenfunktionen mit der Key-Funktion ausgeschaltet werden. − Taste drücken und gedrückt halten, − innerhalb 4s dazu drücken und gedrückt halten, es erscheint −...

  • Seite 27: Ebene 0 (Grundmenü ) Und Ebene 1

    ECOLINE Staredition Ebene 0 (Grundmenü) und Ebene 1 7.6.5 7.6.6 7.6.7 7.6.8 Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 28: Sollwerteinstellung (Ebene 0)

    ECOLINE Staredition 7.5.1 Sollwerteinstellung (Ebene 0) − oder Tasten betätigen bis SET (Setpoint) erscheint. − Betätigen, Anzeige blinkt. − oder Sollwert mit den beiden Tasten eingeben. Kapitel 7.3.1) − Anzeige blinkt 4s neuer Wert wird automatisch übernommen, oder − Wert wird sofort übernommen mit Taste. −...

  • Seite 29: Anzeigevarianten

    ECOLINE Staredition Anschluss des externen Pt 100 an Lemobuchse 10 S: Kontakt Strompfad Pt 100 Spannungspfad DIN EN 60751 Spannungspfad Strompfad − Stecker 4-polig Lemosa für Pt 100-Anschluss (Bestellnummer EQS 022). − Geschirmte Anschlussleitungen verwenden. Abschirmung mit Steckergehäuse verbinden. 7.5.3 Anzeigevarianten −...

  • Seite 30: Ebene 1

    ECOLINE Staredition Ebene 1 − Siehe 7.5 7.6.1 Kältemaschine − Display zeigt aktuelle Badtemperatur, COOL und eingestellte Betriebsart an. Zum Ändern der Einstellung nebenstehende Taste drücken. − oder Mit einer der Tasten die gewünschte Betriebsart einzustellen. 0 = Magnetventil zu 1 = Magnetventil auf A = Gerät steuert Ventil je nach Bedarf (Proportionalkühlung)

  • Seite 31: Externregelung (Con)

    ECOLINE Staredition − Während dieser Zeit beginnen, mit einer der Tasten die gewünschte Stufe einzustellen. oder 0 = Pumpe steht, Heizung aus (Stand-by). Das Symbol im Display links leuchtet. 1 = kleine Pumpenleistung Stand-by 2 , 3 , 4 = mittlere Pumpenleistung 5 = größte Pumpenleistung −...

  • Seite 32: Einstellen Der Sollwertauflösung (Anzeigeauflösung)

    ECOLINE Staredition 7.6.4 Einstellen der Sollwertauflösung (Anzeigeauflösung) − mit Taste aus CON-Funktion weiterblättern. − Aktuelle Badtemperatur wird angezeigt, sowie RES und eingestellte Anzeigeart. − Zum Ändern der Einstellung nebenstehende Taste drücken. − Mit einer der beiden Tasten die gewünschte Anzeigeart oder einstellen.

  • Seite 33: Programmbeispiel

    ECOLINE Staredition 7.6.5.1 Programmbeispiel Abkühlzeit je nach Gerätetyp, Verbraucher Originalprogrammbeispiel Editiertes Programmbeispiel Segment Temperatur Zeit Segment Temperatur Zeit °C °C 30,0 30,0 50,0 50,0 70,0 50,0 70,0 70,0 Neues Segment einfügen ( Kapitel 7.6.5.3) Segmentzeit ändern ( Kapitel 7.6.5.6) Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 34: Menüstruktur

    ECOLINE Staredition 7.6.5.2 Menüstruktur 7.6.5.3 7.6.5.6 oder, wenn Programm läuft 7.6.5.4 7.6.5.4 7.6.5.5 7.6.5.6 Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 35: Programmauswahl Und Start

    ECOLINE Staredition 7.6.5.3 Programmauswahl und Start − Durch Drücken der Taste gelangt man ins Untermenü der Programmgeberfunktionen. − Durch Drücken der Taste gelangt man zur Programm- auswahl. − Durch Drücken der Tasten gelangt man zu Programm P1, P2..P5, oder auch zurück. Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 36: Programm Beenden, Anhalten, Fortsetzen

    ECOLINE Staredition − Taste startet Programm. Anzeige springt ins Grundmenü (Ebene 0) und zeigt statt SET z. B. P1 an. Dabei blinkt P1 kurz. Das signalisiert, dass das Programm läuft. Wenn ein nicht belegter Programmplatz angewählt wird, erscheint im Grundmenü SET. 7.6.5.4 Programm beenden, anhalten, fortsetzen Beenden:...

  • Seite 37: Untermenü Info

    ECOLINE Staredition Anhalten: − Der Programmablauf wird an der aktuellen Stellen angehalten mit dem Befehl PAUSE. Die Anzeige wechselt zu CONt. − Das Menü kann wie üblich über END verlassen werden. Fortsetzen: − Mit Taste das Programm an der Stelle fortsetzen, wo es angehalten wurde.
  • Seite 38 ECOLINE Staredition − Mit Taste wird in Zeile 2 des Displays die Nummer des ausgewählten Programms angezeigt. − In Zeile 2 Programm 5. − Mit Taste wechselt die Anzeige zur aktuellen ausgewählten Programmschleife. − “1“ bedeutet, dass sich das Programm noch im ersten Durchlauf befindet.

  • Seite 39: Untermenü Editieren

    ECOLINE Staredition 7.6.5.6 Untermenü Editieren Hier gibt es folgende Funktionen: • Programmauswahl • Eingabe eines Programms • Anzeige der Programmdaten eines abgespeicherten Programms und Änderung der Segmentdaten. • Einfügen oder Anfügen eines neuen Segments. • Löschen eines Segments. • Eingabe der Anzahl der Programmdurchläufe −...
  • Seite 40 ECOLINE Staredition Programmauswahl: − Editiermodus mit Taste bestätigen. − Es erscheint die Auswahl für Programm 1 (P1). − Mit der Taste kann P2, P3, P4, P5 ausgewählt werden. − Mit Taste bestätigen. Programmbeispiel 7.6.5.1 Eingabe eines Programms: Inbetriebnahme 13.10.05/ YAED0015...
  • Seite 41 ECOLINE Staredition − Bei leerem Programmspeicherplatz erscheint diese Anzeige, d. h. es ist kein Segment definiert. − Erhöht die Segmentzahl jeweils um 1, bis die gewünschte Anzahl der Segmente erscheint. Im Beispiel 6 Segmente. − So oft betätigen, bis nachfolgende Anzeige erscheint. Die Segmentanzeige wird rückwärts durchlaufen.
  • Seite 42 ECOLINE Staredition − Mit Taste bestätigen. − Eingabe der Segmentzeit 0 ... 999min. − Bestätigen oder automatische Übernahme wie vor. − Weiterschalten zu End. − Beendet Eingabemodus für Segment 1. − Weiterschalten zu Segment 2. Weiter Eingabe wie Segment 1 usw. bis letztes Segment 6. −...
  • Seite 43 ECOLINE Staredition Anzeige eines abgespeicherten Programms und Änderung der Segmentdaten: − Einstieg wie unter Editieren, Programmauswahl beschrieben, dann mit die Segmentdaten durchblättern. − Editieren anwählen Temperaturwert blinkt kurz. Weiter wie Programmeingabe. Anfügen oder Einfügen eines neuen Segments: Beide Änderungen erhöhen die Segmentzahl! Anfügen: −...
  • Seite 44 ECOLINE Staredition Einfügen: − Zwischenschalten von neuen Segmenten. − Zum Einfügen eines oder mehrerer Segmente wie folgt vorgehen. − Mit Taste das Segment, nach dem ein neues Segment eingefügt werden soll auswählen. − Mit Taste bestätigen. − Man sieht: Die Gesamtzahl der Segmente hat sich erhöht. −...
  • Seite 45 ECOLINE Staredition Löschen eines Segments: Löschen des letzten Segments: − Im Untermenü Editieren bis zur Anzeige DEL schalten. Die letzte Segmentnummer des Programms wird angezeigt. − Mit 2x Taste wird letztes Segment gelöscht. − Diese Funktion wird zur Sicherheit gegen unbeabsichtigtes Löschen nur über die Bestätigung mit der Taste ausgeführt.
  • Seite 46 ECOLINE Staredition Löschen aller Segmente: Dieser Schritt ist empfehlenswert, wenn eine neue Segmentzahl (mit NEW), auf einem schon einmal belegten Programmspeicherplatz eingegeben werden soll. − Zum Löschen aller Programmsegmente, dieses mit Taste bestätigen. − Drücken bis DEL ALL erscheint − Durch Drücken der Taste wird das komplette Programm gelöscht.

  • Seite 47: Parameterebene (Para)

    ECOLINE Staredition 7.6.6 Parameterebene (PARA) Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 48: Serielle Schnittstellenparameter / Fernbedienung

    ECOLINE Staredition 7.6.6.1 Serielle Schnittstellenparameter / Fernbedienung − Auswahl ob RS 232 oder RS 485 einsgestellt wird. − Hier muss die Geräteadresse bei RS 485 von 1 bis 32 eingestellt werden. − Bei RS 232 erscheint sofort das Auswahlmenü für die Baudrate.

  • Seite 49: Manueller Start - Autostart

    ECOLINE Staredition − Bei Unterbrechung der Kommunikation zur FBT erscheint Fehlermeldung und akustisches Signal. Ebenso bei Ausschalten der FBT. Abschaltung wie bei Störung. − Entsperren nach Beseitigung der Störung (nur am Thermostat möglich!!) 7.6.6.2 Manueller Start – Autostart − Auswahl "Manueller Start“ oder "Autostart“ nach Netz EIN. −...

  • Seite 50: Vorlauftemperaturbegrenzung

    ECOLINE Staredition 7.6.6.4 Vorlauftemperaturbegrenzung Obere Begrenzung (TiH) − Der hier eingestellte Wert begrenzt die Vorlauftemperatur (Badtemperatur) durch Abschalten der Heizung. Diese Begrenzung vermeidet besonders bei Externregelung die unerwünschte bleibende Abschaltung über den Sicherheitskreis (Übertemperatur) während der Anfahrphase. Untere Begrenzung (TiL) −...

  • Seite 51: Toleranzbandkontakt

    ECOLINE Staredition 7.6.6.6 Toleranzbandkontakt − Mit WIN (Window) kann ein Toleranzband gewählt werden. Eingabebereich 0,2...20,0°C. Der Eingabewert entspricht der halben Toleranzbandbreite. Es wird ein Vergleich zwischen Sollwert und der Regelgröße durchgeführt, bei Internregelung mit Ti, bei Externregelung mit T Ist der Betrag der Differenz größer als die Vorgabe, schaltet der Neutralkontakt 31N.

  • Seite 52: Grundwerteinstellung (Default)

    ECOLINE Staredition Kalibrieren des Extern-Pt100 (Externfühler) − Referenzfühler an Messstelle des Extern-Pt100 bringen. ca. 4s drücken. Korrigierten Wert eingeben. Bei nicht angeschlossenem Extern-Pt100 erscheint FAIL. 7.6.6.8 Grundwerteinstellung (DEFAULT) − Wenn die Taste ca. 4s gedrückt wird, werden einige wesentliche Funktionen auf die Werkseinstellungen gesetzt.

  • Seite 53: Analogschnittstellenebene (Ana)

    ECOLINE Staredition 7.6.7 Analogschnittstellenebene (ANA) Das Gerät ist mit zwei analogen Normsignaleingängen und 3 Ausgängen ausgestattet. Jeder Ein- und Ausgang kann auf die Normsignale 0...10V, 0...20mA oder 4...20mA eingestellt werden. Die Signale sind auf einem 6-poligen Stecker (66S) nach Namur NE 28 herausgeführt. −...
  • Seite 54 ECOLINE Staredition 7.6.7.1 7.6.7.2 7.6.7.3 − AIS = analog Input Setpoint OFF = Sollwerteingang ist ausgeschaltet, d. h. manuell oder über serielle Schnittstelle eingestellter Wert ist aktiv. − Analoger Sollwerteingang ist eingeschaltet. Mit Konfiguration Stromeingang (I). Bei Spannung erscheint AIS U. −...
  • Seite 55 ECOLINE Staredition − Eingang ist eingeschaltet. Mit Konfiguration Stromeingang (I). Bei Spannung erscheint AIE U. − Durch Drücken der Taste gelangt man ins Untermenü Analogeingang externer Istwert. Kapitel 7.6.7.1 oder − A01 = analog Output 1 − OFF = ist ausgeschaltet. −...

  • Seite 56: Untermenü Analogeingänge

    ECOLINE Staredition 7.6.7.1 Untermenü Analogeingänge − Von AIS kommt man zu − USE = Hier kann man den Eingang Sollwert EIN oder AUS schalten (ON/OFF). − Gewünschten Zustand mit bestätigen. − Typ = Eingangssignaltyp; Spannung 0...10V (U) oder Strom 0...20mA (4...20mA) (I). Inbetriebnahme 13.10.05/ YAED0015...
  • Seite 57 ECOLINE Staredition − Bei Auswahl eines Strombereichs erfolgt noch zusätzlich die Abfrage, ob 0...20mA oder der Bereich 4...20mA gewünscht wird. − MIN = Minimaltemperatur in °C Zur Skalierung des Temperaturbereichs, der dem Strom- oder Spannungsbereich zugeordnet werden soll. − MAX = Maximaltemperatur in °C Zur Skalierung des Temperaturbereichs, der dem Strom- oder Spannungsbereich zugeordnet werden soll.
  • Seite 58 ECOLINE Staredition − Zurück zu AIS. − Führt zu Untermenü Analogeingänge, aber bezogen auf die Konfiguration und Skalierung des Eingangs Externistwert. ( Kapitel 7.6.7.1) − Weiter wie bei Sollwerteingang AIS. − Fehlermeldung, dass bei Strombereich 4-20mA der Strom kleiner als 4mA (0-4mA) ist. Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 59: Untermenü Analogausgänge

    ECOLINE Staredition 7.6.7.2 Untermenü Analogausgänge − Von A01 kommt man zu − USE = Hier kann man den Analogausgang 1 (oder nach Vorgeschichte Ausgang 2 oder 3) EIN- oder AUS schalten. − Gewünschten Zustand mit bestätigen. − Typ = Ausgangssignaltyp; Spannung 0...10V (U) oder Strom 0...20mA (4...20mA) (I).
  • Seite 60 ECOLINE Staredition − Bei Auswahl eines Strombereichs erfolgt noch zusätzlich die Abfrage, ob 0...20mA oder der Bereich 4...20mA gewünscht wird. − MIN = Minimaltemperatur in °C (oder Stellgröße). Zur Skalierung des Temperaturbereichs, der dem Strom- oder Spannungsbereich zugeordnet werden soll. −...
  • Seite 61 ECOLINE Staredition − MODE = Betriebsart; Zuordnung der Signalquelle zu Ausgang. t I = Vorlauftemperatur, Badtemperatur (Intern) t E = Extern Istwerttemperatur T S = Sollwert Y = Stellgröße (± 100%). − Zurück zu A01 bzw. A02 oder 3. Bei Änderung von Temperaturbereich in Stellgröße MIN, MAX nochmals überprüfen! Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 62: Untermenü Kalibrierung (Ana)

    ECOLINE Staredition 7.6.7.3 Untermenü Kalibrierung (ANA) − Von CAL . . gelangt man zu Inbetriebnahme 13.10.05/ YAED0015...
  • Seite 63 ECOLINE Staredition − C In = Kalibrieren (C); Eingang (In); S.I = Sollwert; Stromsignal (I) − S.U = Sollwert; Spannungssignal (U) − E.I = Externistwerteingang (E); Stromsignal (I) − Weiter siehe Abb. Anfang 7.6.7.3 usw. − Out = Analogausgang 3 (Out 3); Spannungssignal −...
  • Seite 64 ECOLINE Staredition Kalibrieren der Eingänge − Man legt die Spannung oder den Strom für die jeweiligen Bereichsgrenzen an (0V, 10V, 0mA, 20mA). Abweichungen bis ca. 10% vom Bereich können auskalibriert werden. − Die Kalibrierwerte bleiben gespeichert! − Die Werkskalibrierung wird auf 0V, 10V, 0mA, und 20mA durchgeführt.
  • Seite 65 ECOLINE Staredition Kalibrieren der Ausgänge − Man schließt das zu speisende Gerät oder ein genaues Multimeter mit Strombereich 0...20mA bzw. Spannungsbereich 0...10V an. − Ausgänge mit gewünschtem Abschlusswiderstand kalibrieren. − nach ca. 4s zweiter Punkt. − Stromwert auf Messgerät ablesen und mit einstellen, z.
  • Seite 66 ECOLINE Staredition − Zugehörige Startwerte bei Spannungskalibrierung sind L 500 und H 9000 = 0,5V und 9V. − Nach Ende der Kalibrierung erscheint wieder dieses Bild. − Zurück in Analogschnittstellenmenü CAL. Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 67: Regelparameterebene

    ECOLINE Staredition 7.6.8 Regelparameterebene Mit Internregelung (Badregelung): Mit eingeschalteter Externregelung: − kommt man von REG . . in den Eingabebereich für die Regelparameter. Inbetriebnahme 13.10.05/ YAED0015...
  • Seite 68 ECOLINE Staredition Mit Internregelung (CON I) − Bei Internregelung (CON I) hier Proportionalbereich Xp für Badregler wählen. Eingabebereich 0,1...10°C. Sinnvoll sind Werte von 2...7°C, abhängig von der Badgröße vom angeschlossenen Verbraucher und Temperierflüssigkeit. Ein zu kleiner Wert (z. B. 2°C) kann zu Regelschwingungen führen.
  • Seite 69 ECOLINE Staredition − Es ist unbedingt darauf zu achten, dass die thermische Kopplung zwischen Temperierflüssigkeit und Externmessstelle so gut wie möglich ist. Sonst ist keine zufriedenstellende Regelung möglich. Bei ungünstigen Verhältnissen kann eine reine Vorlauftemperaturregelung unter Umständen bessere Ergebnisse zeigen. −...

  • Seite 70: Serielle Schnittstellen Rs 232, Rs 485

    ECOLINE Staredition Serielle Schnittstellen RS 232, RS 485 7.7.1 RS 232 Schnittstelle Verbindungskabel und Schnittstellentest: Rechner Thermostat Signal 9-polige Sub-D- 25-polige Sub-D- 9-polige Sub-D-Buchse Signal Buchse Buchse R x D T x D T x D R x D Signal Ground Signal Ground mit Hardware-Handshake: Beim Anschluss eines Thermostaten an den PC ein 1:1 und kein Null- Modem-Kabel verwenden!

  • Seite 71: Rs 485 Schnittstelle

    ECOLINE Staredition Beispiel: Sollwertübergabe von 30,5°C an den Thermostaten Rechner Thermostat „OUT_SP_00_30.5“CRLF „OK“CRLF 7.7.2 RS 485 Schnittstelle Verbindungskabel: Thermostat 9-polige Sub-D-Buchse Kontakt Daten Data A SG (Signal Ground) optional Data B − Geschirmte Anschlussleitungen verwenden. − Abschirmung mit Steckergehäuse verbinden. −...

  • Seite 72: Schreibbefehle (Datenvorgabe An Den Thermostaten)

    ECOLINE Staredition Beispiel: Sollwertübergabe von 30,5°C an den Thermostaten mit Adresse 15. Rechner Thermostat „A015_OUT_SP_00_30.5“CR „A015_OK“CR 7.7.3 Schreibbefehle (Datenvorgabe an den Thermostaten) Befehl Bedeutung OUT_SP_00_XXX.XX Sollwertübergabe mit max. 3 Stellen vor dem Dezimalpunkt und max. 2 Stellen danach OUT_SP_01_XXX Pumpenleistungsstufe 1, 2, 3, 4, oder 5; 0 = Stop (Stand-by) OUT_SP_02_XXX Betriebsart der Kühlung 0 = Ventil ZU / 1 = Ventil AUF / 2 = Proportionalkühlung...

  • Seite 73: Lesebefehle (Datenanforderung Vom Thermostaten)

    ECOLINE Staredition − Werden durch Programmierfehler kontinuierlich unterschiedliche Daten für einen Einstellparameter (Solltemperatur ausgenommen) an den Thermostaten übertragen, kann dies zur Zerstörung der Speicherstelle im Thermostaten führen. Die Speicherplätze können bis zu 100.000 mal beschrieben werden. Zulässige Datenformate: -XXX.XX -XXX.X -XXX.

  • Seite 74: Fehlermeldungen

    (http://sine.ni.com/apps/we/nioc.vp?cid=1381&lang=US) kann eine komfortable individuelle Steuer- bzw. Automatisierungssoftware zum Betrieb von ECOLINE-, INTEGRAL T- und WK/WKL – Geräte erstellt werden. Um die hierbei zu verwendete RS 232/ RS 485 – Schnittstelle programmtechnisch ansprechen ® zu können, stellt LAUDA unter http://www.lauda.de/ die speziell für LABVIEW konzipierten Treiber kostenlos zum Download zur Verfügung.

  • Seite 75: Warn - Und Sicherheitsfunktionen

    ECOLINE Staredition Warn- und Sicherheitsfunktionen 7.8.1 Übertemperaturschutz und Überprüfung − Die Geräte sind für den Betrieb mit nicht brennbaren und brennbaren Flüssigkeiten nach EN 61010-2-010 ausgelegt − Übertemperaturabschaltpunkt einstellen: Einstellungsempfehlung: 5°C über gewünschter Badtemperatur. − Nicht höher als 25°C unter Brennpunkt der verwendeten Temperierflüssigkeit Kapitel 6.3).

  • Seite 76: Unterniveauschutz Und Kontrolle

    − Badtemperatur bei diesem Test nicht unter 0°C oder max. 50°C, sonst besteht Verbrennungsgefahr! − Sollten Unregelmäßigkeiten bei der Überprüfung der Sicherheitseinrichtungen auftreten sofort Gerät abschalten und Netzstecker ziehen! − Geräte von LAUDA – Service überprüfen lassen! Inbetriebnahme 13.10.05/ YAED0015...

  • Seite 77: Pumpenmotorüberwachung

    ECOLINE Staredition 7.8.3 Pumpenmotorüberwachung − Bei Pumpenmotorüberlastung oder Blockierung schalten Heizung und Pumpe ab. − Doppelsignalton ertönt. − Anzeige PUMP erscheint und Störungsdreieck blinkt. − Störung beseitigen, z.B. Pumpe reinigen oder Viskosität überprüfen, dann − mit Taste entsperren. − Bei gleichzeitigem Auftreten von mehreren Fehlern müssen diese einzeln entsperrt werden.

  • Seite 78: Weitere Fehlermeldungen

    ECOLINE Staredition 7.8.5 Weitere Fehlermeldungen Pumpenfehler, wie bei 7.8.3 verfahren. − Bei Störungsmeldung Netzstecker ziehen und mit Schraubenzieher durch untere Lüftungsöffnung an der Rückseite versuchen, ob sich der Motor am Lüfterflügel drehen lässt. − Nach Störungsbeseitigung mit Taste entsperren. Bei Mehrfachfehlermeldung wird angezeigt wie folgt: Mit Tasten können die Fehlercodes nacheinander angezeigt werden.

  • Seite 79: Instandhaltung

    Wartung und Reparatur − Vor allen Wartungs- und Reparaturarbeiten Netzstecker ziehen! − Reparaturen im Steuerteil nur von Fachkräften durchführen lassen! LAUDA-Thermostate sind weitgehend wartungsfrei. Im Falle von verunreinigter Temperierflüssigkeit sollte diese erneuert werden. ( Kapitel 6.2) − Bei Ausfall einer Sicherung ( Netzleuchte leuchtet nicht mehr) nur Sicherungen mit angegebenen Daten einsetzen (2 x T 16 A;...

  • Seite 80: Ersatzteilbestellung

    LAUDA Service Center Telefon: +49 (0)9343/ 503-236 (Englisch und Deutsch) E-Mail service@lauda.de Für Rückfragen, Anregungen und Kritik stehen wir Ihnen jederzeit gerne zur Verfügung! LAUDA DR. R. WOBSER GMBH & CO.KG Postfach 1251 97912 Lauda-Königshofen Deutschland Tel: +49 (0)9343/ 503-0 Fax: +49 (0)9343/ 503-222 E-Mail info@lauda.de...

  • Seite 81: Technische Daten (Nach Din 12876)

    ECOLINE Staredition Technische Daten (nach DIN 12876) Typenübergreifende Daten E 300 Umgebungstemperaturbereich °C 5...40 Einstellauflösung °C 0,1/ 0,01 Anzeigeauflösung °C 0,1/ 0,05/ 0,01 Anzeigegenauigkeit °C ± 0,2 °C additiv kalibrierbar Temperaturkonstanz ± °C 0,01 Sicherheitseinrichtung Zusatzfunktionen LCD-Anzeige zweizeilig hinterleuchtet; Ausgang f. geregelte Kühlung und DLK, Programmgeber...
  • Seite 82 Geräte nach EU-Richtlinie 89/ 336/ EWG (EMV) und 73/ 23/ EWG (Niederspannung) mit CE- Kennzeichnung. Standardeinstellungen für Regelparameter und Pumpe Kapitel 7.6.2 Gerätetyp Xp ( °C ) Tn ( s ) Pumpenstufe E 300 E 306, E 312 E 320 E 326 Technische Änderungen vorbehalten! Technische Daten 13.10.05/ YAED0015...
  • Seite 83 ECOLINE Staredition Pumpenkennlinien: Einhängethermostat gemessen mit Wasser 0,45 0,35 Stufe 5 Stufe 4 0,25 Stufe 3 Stufe 2 0,15 Stufe 1 0,05 L/min Bad-/ Umwälzthermostate gemessen mit Wasser 0,45 0,35 Stufe 5 Stufe 4 0,25 Stufe 3 Stufe 2 0,15 Stufe 1 0,05 L/min...

  • Seite 84: Zubehör

    ECOLINE Staredition Zubehör Einhängethermostat Zubehör Bestellnummer Kühlschlange HOK 064 Pumpenset (Druck- und Rücklaufstutzen) UO 108 Stativstab LCZ 0637 Badgefäße Material Max. Temp Volumen (l) Innen- Bestell- (°C) abmessungen nummer (BxTxH) 012 T Polycarbonat 9...13 300x315x160 LCZ 0629 015 T Polycarbonat 10...15 416x130x310 LCZ 0630...
  • Seite 85 E 320, E 326 LCZ 011 Hebeboden, 8 Stufen E 320, E 326 LCZ 0635 Pumpenkurzschluss E 300 LZM 044 Durchlaufkühler DLK 10 bis -10 °C LFD 005 Durchlaufkühler DLK 25 bis -30 °C LFD 108 Durchlaufkühler DLK 45 bis -40 °C LFD 109 Gegenstecker für Netzspannungsausgang 34 H...

  • Seite 86: Schaltpläne

    ECOLINE Staredition Schaltpläne Schaltpläne 13.10.05/ YAED0015...
  • Seite 87 ECOLINE Staredition 230V; 50Hz 230V 50/60Hz [230V; 60Hz] ab Seriennummer: 04-0001 E 3xx Leiterplatte Netz UL 487-1B Leiterplatte Anzeige UL 515 Leiterplatte Wandler UL 516 Leiterplatte Schnittstelle RS 232/RS485 UL 517 Leiterplatte Schaltregler UL 518 Pt100 Sicherheitskreis ETP 057 Pt100 Istwert Heizung 1,5 kW ---------- Heizung 2,25 kW...
  • Seite 89 / Personne responsable Hiermit bestätigen wir, daß nachfolgend aufgeführtes LAUDA-Gerät (Daten vom Typenschild): We herewith confirm that the following LAUDA-equipment (see label): Par la présente nous confirmons que l’appareil LAUDA (voir plaque signalétique): Serien-Nr. Type / Type Serial no. / No. de série:...
