Lauda INTEFRAL T Betriebsanleitung Seite 67

Integral T Prozessthermostate
nach ca. 2s
nach ca. 2s
01.04.14/ YAWD0026

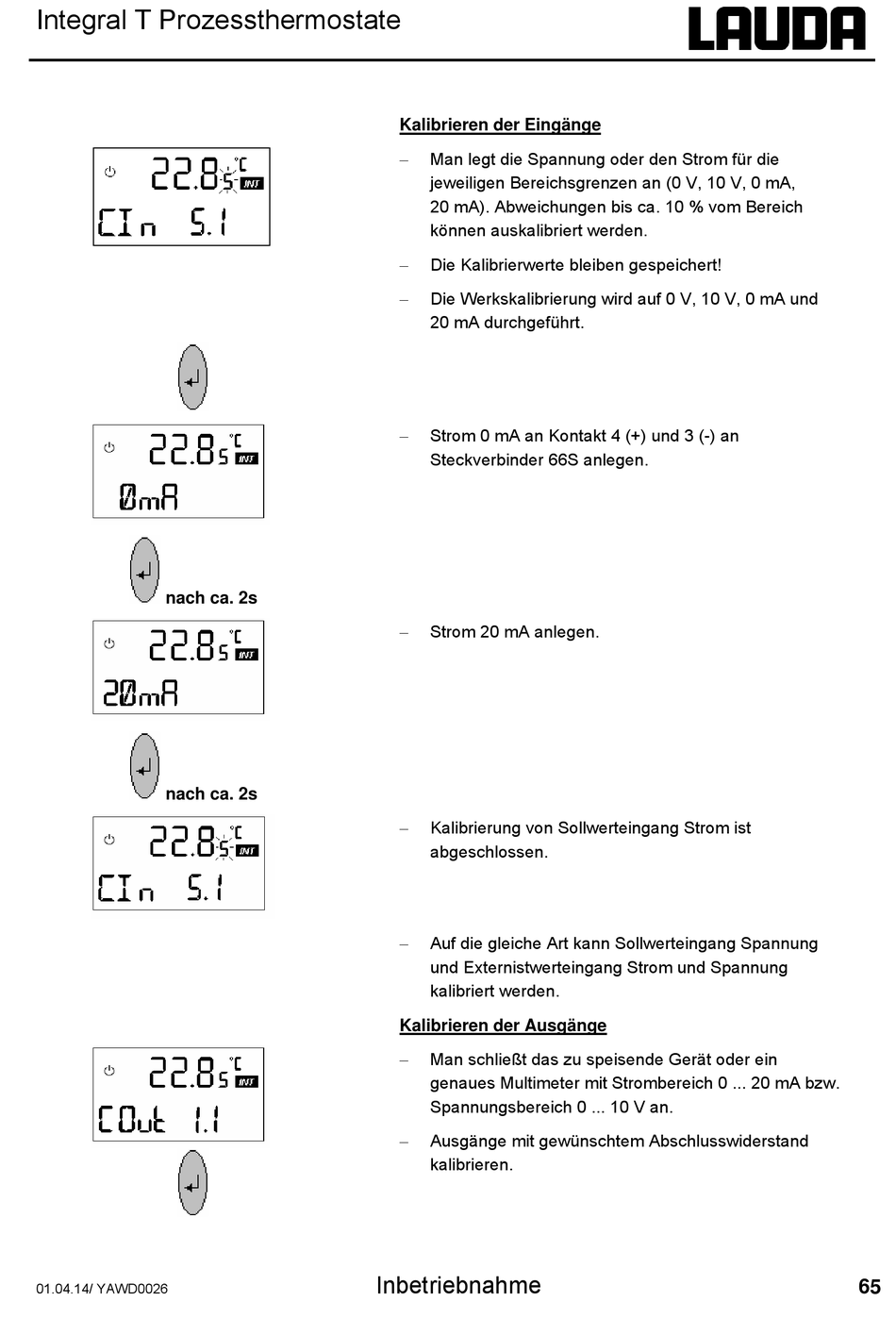

Kalibrieren der Eingänge
 Man legt die Spannung oder den Strom für die
jeweiligen Bereichsgrenzen an (0 V, 10 V, 0 mA,
20 mA). Abweichungen bis ca. 10 % vom Bereich
können auskalibriert werden.
 Die Kalibrierwerte bleiben gespeichert!
 Die Werkskalibrierung wird auf 0 V, 10 V, 0 mA und
20 mA durchgeführt.
 Strom 0 mA an Kontakt 4 (+) und 3 (-) an
Steckverbinder 66S anlegen.
 Strom 20 mA anlegen.
 Kalibrierung von Sollwerteingang Strom ist
abgeschlossen.
 Auf die gleiche Art kann Sollwerteingang Spannung
und Externistwerteingang Strom und Spannung
kalibriert werden.
Kalibrieren der Ausgänge
 Man schließt das zu speisende Gerät oder ein
genaues Multimeter mit Strombereich 0 ... 20 mA bzw.
Spannungsbereich 0 ... 10 V an.
 Ausgänge mit gewünschtem Abschlusswiderstand
kalibrieren.
Inbetriebnahme
65
