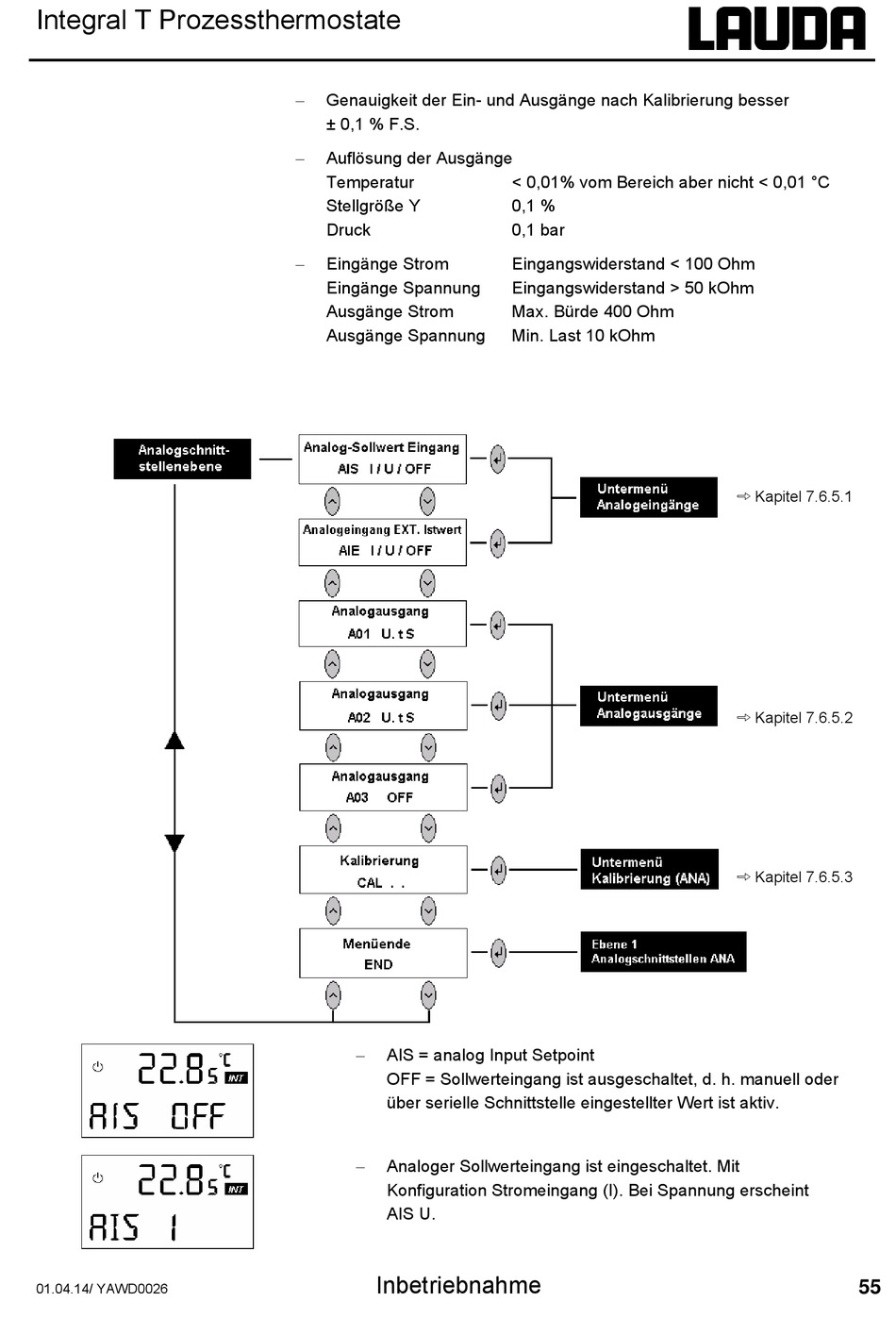

Integral T Prozessthermostate
01.04.14/ YAWD0026
Genauigkeit der Ein- und Ausgänge nach Kalibrierung besser
± 0,1 % F.S.
Auflösung der Ausgänge
Temperatur
Stellgröße Y
Druck
Eingänge Strom
Eingänge Spannung
Ausgänge Strom
Ausgänge Spannung
AIS = analog Input Setpoint
OFF = Sollwerteingang ist ausgeschaltet, d. h. manuell oder
über serielle Schnittstelle eingestellter Wert ist aktiv.
Analoger Sollwerteingang ist eingeschaltet. Mit
Konfiguration Stromeingang (I). Bei Spannung erscheint
AIS U.
Inbetriebnahme
< 0,01% vom Bereich aber nicht < 0,01 °C
0,1 %
0,1 bar
Eingangswiderstand < 100 Ohm
Eingangswiderstand > 50 kOhm
Max. Bürde 400 Ohm
Min. Last 10 kOhm
Kapitel 7.6.5.1
Kapitel 7.6.5.2
Kapitel 7.6.5.3
55
