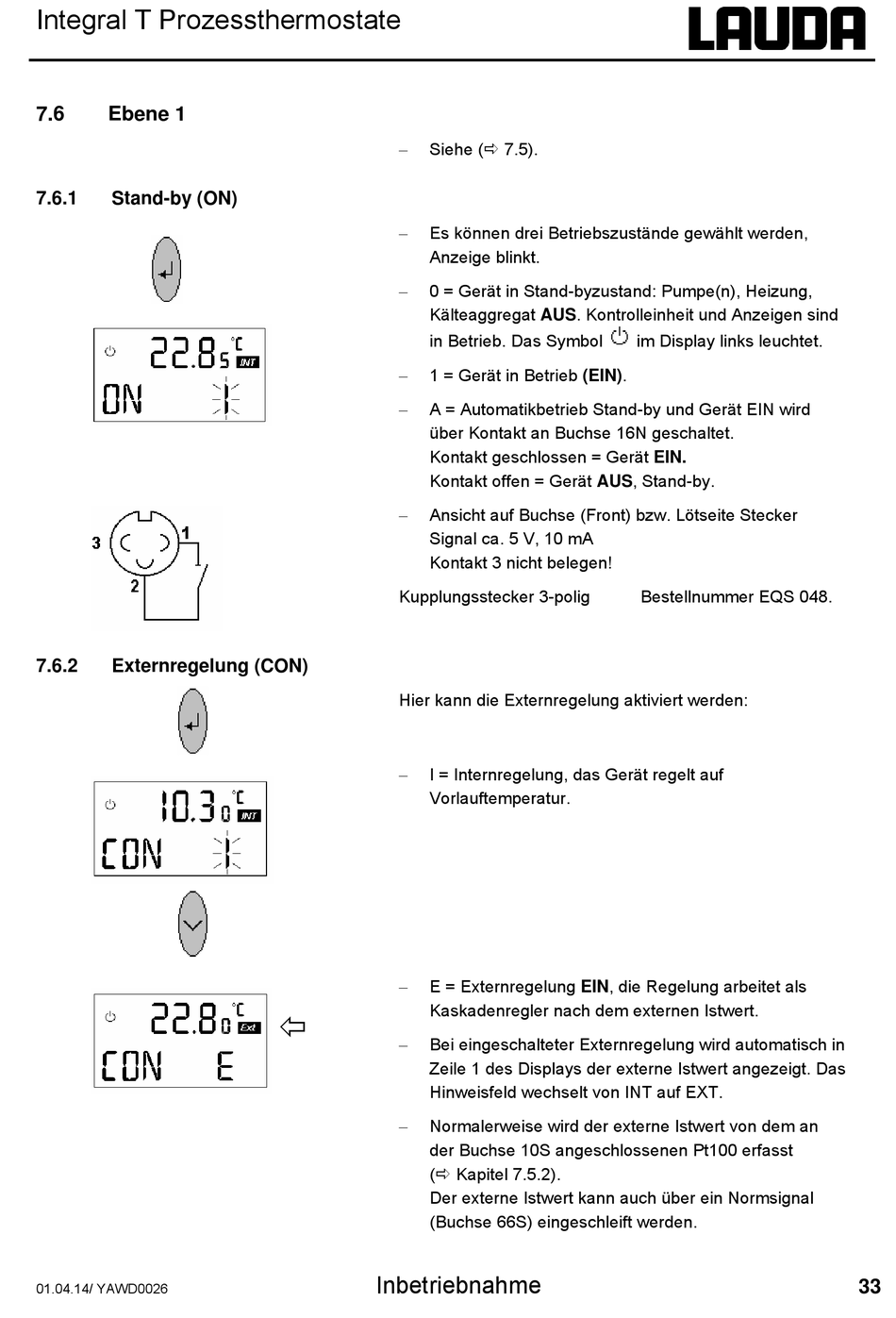

Ebene 1; Stand-By (On); Externregelung (Con) - Lauda INTEFRAL T Betriebsanleitung

Integral T Prozessthermostate
7.6

Ebene 1

7.6.1

Stand-by (ON)

7.6.2

Externregelung (CON)

01.04.14/ YAWD0026
 Siehe ( 7.5).
 Es können drei Betriebszustände gewählt werden,
Anzeige blinkt.
 0 = Gerät in Stand-byzustand: Pumpe(n), Heizung,
Kälteaggregat AUS. Kontrolleinheit und Anzeigen sind
in Betrieb. Das Symbol
 1 = Gerät in Betrieb (EIN).
 A = Automatikbetrieb Stand-by und Gerät EIN wird
über Kontakt an Buchse 16N geschaltet.
Kontakt geschlossen = Gerät EIN.
Kontakt offen = Gerät AUS, Stand-by.
 Ansicht auf Buchse (Front) bzw. Lötseite Stecker
Signal ca. 5 V, 10 mA
Kontakt 3 nicht belegen!
Kupplungsstecker 3-polig
Hier kann die Externregelung aktiviert werden:
 I = Internregelung, das Gerät regelt auf
Vorlauftemperatur.
 E = Externregelung EIN, die Regelung arbeitet als
Kaskadenregler nach dem externen Istwert.

 Bei eingeschalteter Externregelung wird automatisch in
Zeile 1 des Displays der externe Istwert angezeigt. Das
Hinweisfeld wechselt von INT auf EXT.
 Normalerweise wird der externe Istwert von dem an
der Buchse 10S angeschlossenen Pt100 erfasst
( Kapitel 7.5.2).
Der externe Istwert kann auch über ein Normsignal
(Buchse 66S) eingeschleift werden.
Inbetriebnahme
im Display links leuchtet.
Bestellnummer EQS 048.
33
