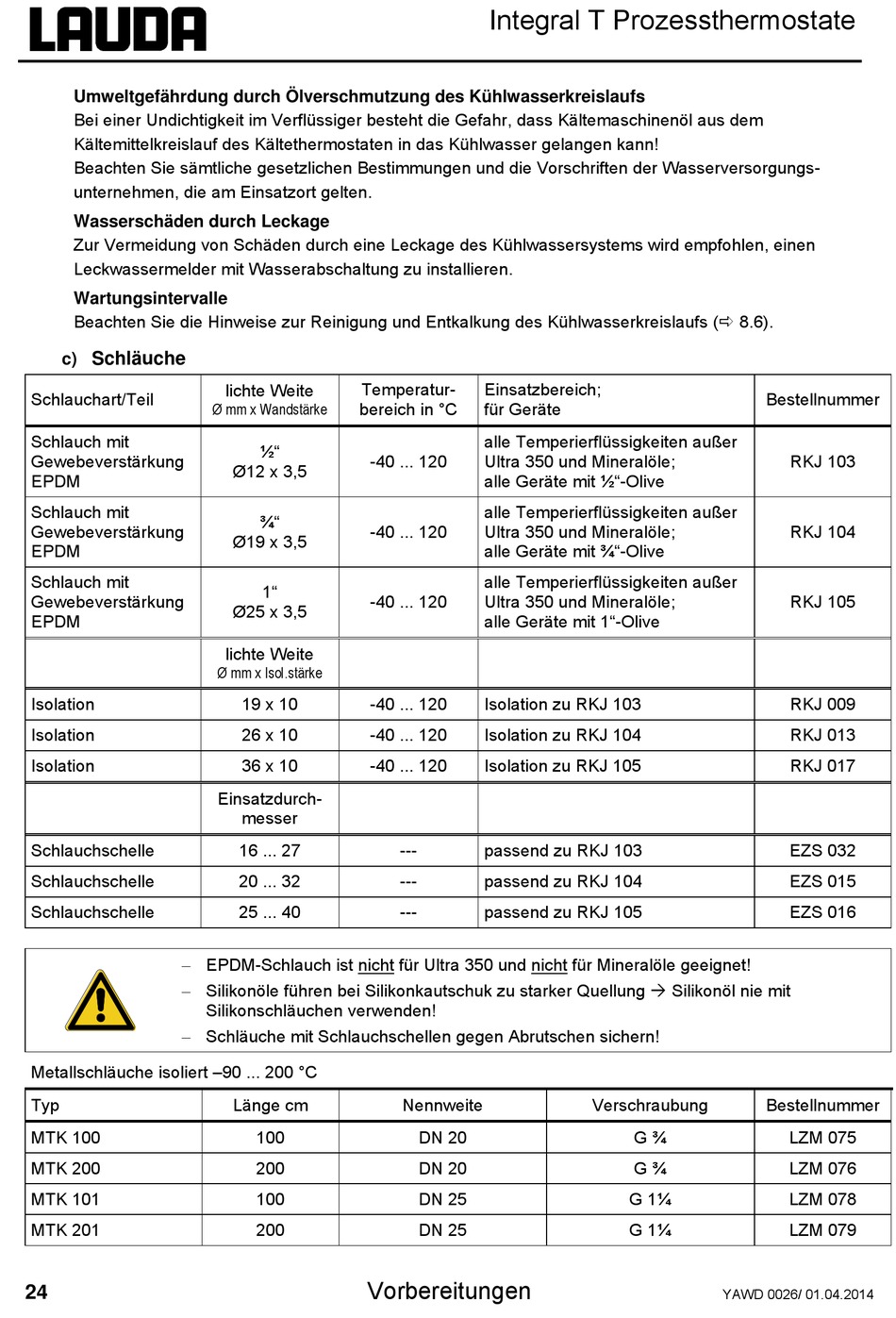

Lauda INTEFRAL T Betriebsanleitung Seite 26

Umweltgefährdung durch Ölverschmutzung des Kühlwasserkreislaufs
Bei einer Undichtigkeit im Verflüssiger besteht die Gefahr, dass Kältemaschinenöl aus dem
Kältemittelkreislauf des Kältethermostaten in das Kühlwasser gelangen kann!
Beachten Sie sämtliche gesetzlichen Bestimmungen und die Vorschriften der Wasserversorgungs-
unternehmen, die am Einsatzort gelten.
Wasserschäden durch Leckage
Zur Vermeidung von Schäden durch eine Leckage des Kühlwassersystems wird empfohlen, einen
Leckwassermelder mit Wasserabschaltung zu installieren.
Wartungsintervalle
Beachten Sie die Hinweise zur Reinigung und Entkalkung des Kühlwasserkreislaufs ( 8.6).
Schläuche
c)
Schlauchart/Teil
Schlauch mit
Gewebeverstärkung
EPDM
Schlauch mit
Gewebeverstärkung
EPDM
Schlauch mit
Gewebeverstärkung
EPDM
Isolation
Isolation
Isolation
Schlauchschelle
Schlauchschelle
Schlauchschelle
 EPDM-Schlauch ist nicht für Ultra 350 und nicht für Mineralöle geeignet!
 Silikonöle führen bei Silikonkautschuk zu starker Quellung  Silikonöl nie mit
 Schläuche mit Schlauchschellen gegen Abrutschen sichern!
Metallschläuche isoliert –90 ... 200 °C
Typ
MTK 100
MTK 200
MTK 101
MTK 201
24
Temperatur-
lichte Weite
bereich in °C
Ø mm x Wandstärke
½"
-40 ... 120
Ø12 x 3,5
¾"
-40 ... 120
Ø19 x 3,5
1"
-40 ... 120
Ø25 x 3,5
lichte Weite
Ø mm x Isol.stärke
19 x 10 -40 ... 120
26 x 10 -40 ... 120
36 x 10 -40 ... 120
Einsatzdurch-
messer
16 ... 27
20 ... 32
25 ... 40
Silikonschläuchen verwenden!
Länge cm
100
200
100
200
Vorbereitungen
Integral T Prozessthermostate
Einsatzbereich;
für Geräte
alle Temperierflüssigkeiten außer
Ultra 350 und Mineralöle;
alle Geräte mit ½"-Olive
alle Temperierflüssigkeiten außer
Ultra 350 und Mineralöle;
alle Geräte mit ¾"-Olive
alle Temperierflüssigkeiten außer
Ultra 350 und Mineralöle;
alle Geräte mit 1"-Olive
Isolation zu RKJ 103
Isolation zu RKJ 104
Isolation zu RKJ 105
--- passend zu RKJ 103
--- passend zu RKJ 104
--- passend zu RKJ 105
Nennweite
DN 20
DN 20
DN 25
DN 25
Verschraubung
G ¾
G ¾
G 1¼
G 1¼
YAWD 0026/ 01.04.2014
Bestellnummer
RKJ 103
RKJ 104
RKJ 105
RKJ 009
RKJ 013
RKJ 017
EZS 032
EZS 015
EZS 016
Bestellnummer
LZM 075
LZM 076
LZM 078
LZM 079
