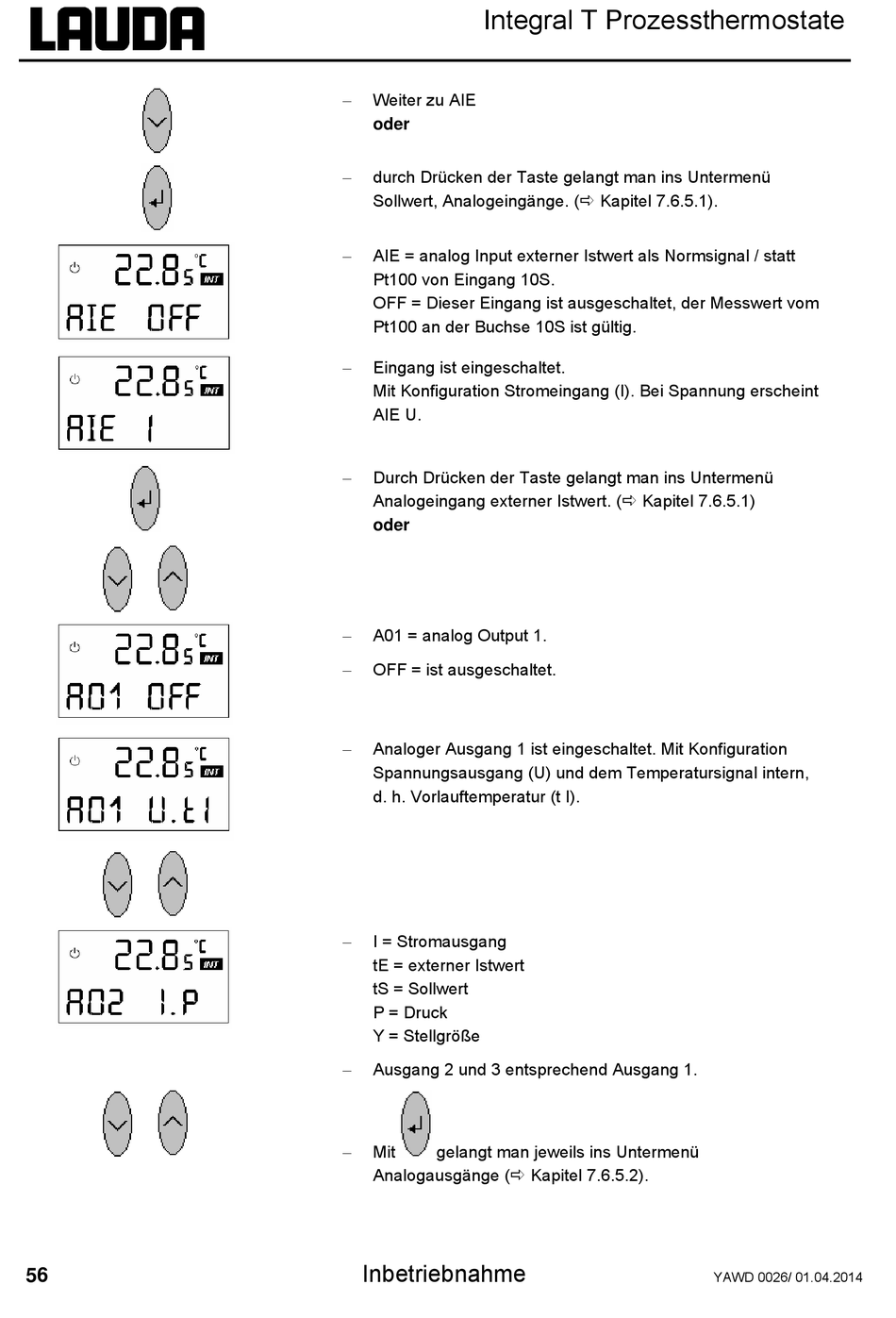

Integral T Prozessthermostate
 Weiter zu AIE
oder
 durch Drücken der Taste gelangt man ins Untermenü
Sollwert, Analogeingänge. ( Kapitel 7.6.5.1).
 AIE = analog Input externer Istwert als Normsignal / statt
Pt100 von Eingang 10S.
OFF = Dieser Eingang ist ausgeschaltet, der Messwert vom
Pt100 an der Buchse 10S ist gültig.
 Eingang ist eingeschaltet.
Mit Konfiguration Stromeingang (I). Bei Spannung erscheint
AIE U.
 Durch Drücken der Taste gelangt man ins Untermenü
Analogeingang externer Istwert. ( Kapitel 7.6.5.1)
oder
 A01 = analog Output 1.
 OFF = ist ausgeschaltet.
 Analoger Ausgang 1 ist eingeschaltet. Mit Konfiguration
Spannungsausgang (U) und dem Temperatursignal intern,
d. h. Vorlauftemperatur (t I).
 I = Stromausgang
tE = externer Istwert
tS = Sollwert
P = Druck
Y = Stellgröße
 Ausgang 2 und 3 entsprechend Ausgang 1.
 Mit gelangt man jeweils ins Untermenü
Analogausgänge ( Kapitel 7.6.5.2).
