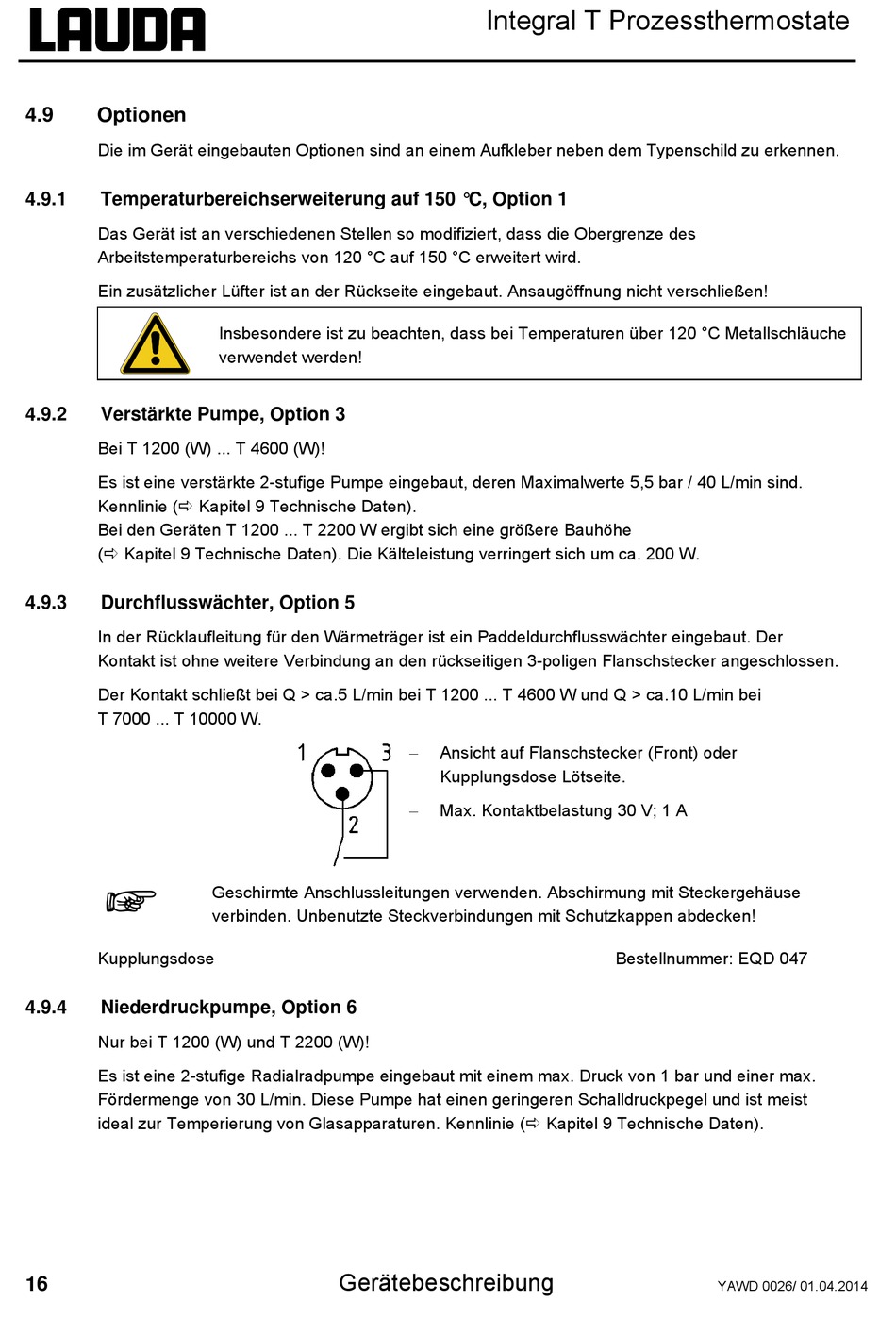

4.9

Optionen

Die im Gerät eingebauten Optionen sind an einem Aufkleber neben dem Typenschild zu erkennen.
4.9.1 Temperaturbereichserweiterung auf 150 °C, Option 1
Das Gerät ist an verschiedenen Stellen so modifiziert, dass die Obergrenze des
Arbeitstemperaturbereichs von 120 °C auf 150 °C erweitert wird.
Ein zusätzlicher Lüfter ist an der Rückseite eingebaut. Ansaugöffnung nicht verschließen!
4.9.2 Verstärkte Pumpe, Option 3
Bei T 1200 (W) ... T 4600 (W)!
Es ist eine verstärkte 2-stufige Pumpe eingebaut, deren Maximalwerte 5,5 bar / 40 L/min sind.
Kennlinie ( Kapitel 9 Technische Daten).
Bei den Geräten T 1200 ... T 2200 W ergibt sich eine größere Bauhöhe
( Kapitel 9 Technische Daten). Die Kälteleistung verringert sich um ca. 200 W.
4.9.3 Durchflusswächter, Option 5
In der Rücklaufleitung für den Wärmeträger ist ein Paddeldurchflusswächter eingebaut. Der
Kontakt ist ohne weitere Verbindung an den rückseitigen 3-poligen Flanschstecker angeschlossen.
Der Kontakt schließt bei Q > ca.5 L/min bei T 1200 ... T 4600 W und Q > ca.10 L/min bei
T 7000 ... T 10000 W.

Kupplungsdose
4.9.4

Niederdruckpumpe, Option 6

Nur bei T 1200 (W) und T 2200 (W)!
Es ist eine 2-stufige Radialradpumpe eingebaut mit einem max. Druck von 1 bar und einer max.
Fördermenge von 30 L/min. Diese Pumpe hat einen geringeren Schalldruckpegel und ist meist
ideal zur Temperierung von Glasapparaturen. Kennlinie ( Kapitel 9 Technische Daten).
16
Insbesondere ist zu beachten, dass bei Temperaturen über 120 °C Metallschläuche
verwendet werden!
Geschirmte Anschlussleitungen verwenden. Abschirmung mit Steckergehäuse
verbinden. Unbenutzte Steckverbindungen mit Schutzkappen abdecken!
Gerätebeschreibung
Integral T Prozessthermostate
 Ansicht auf Flanschstecker (Front) oder
Kupplungsdose Lötseite.
 Max. Kontaktbelastung 30 V; 1 A
Bestellnummer: EQD 047
YAWD 0026/ 01.04.2014
