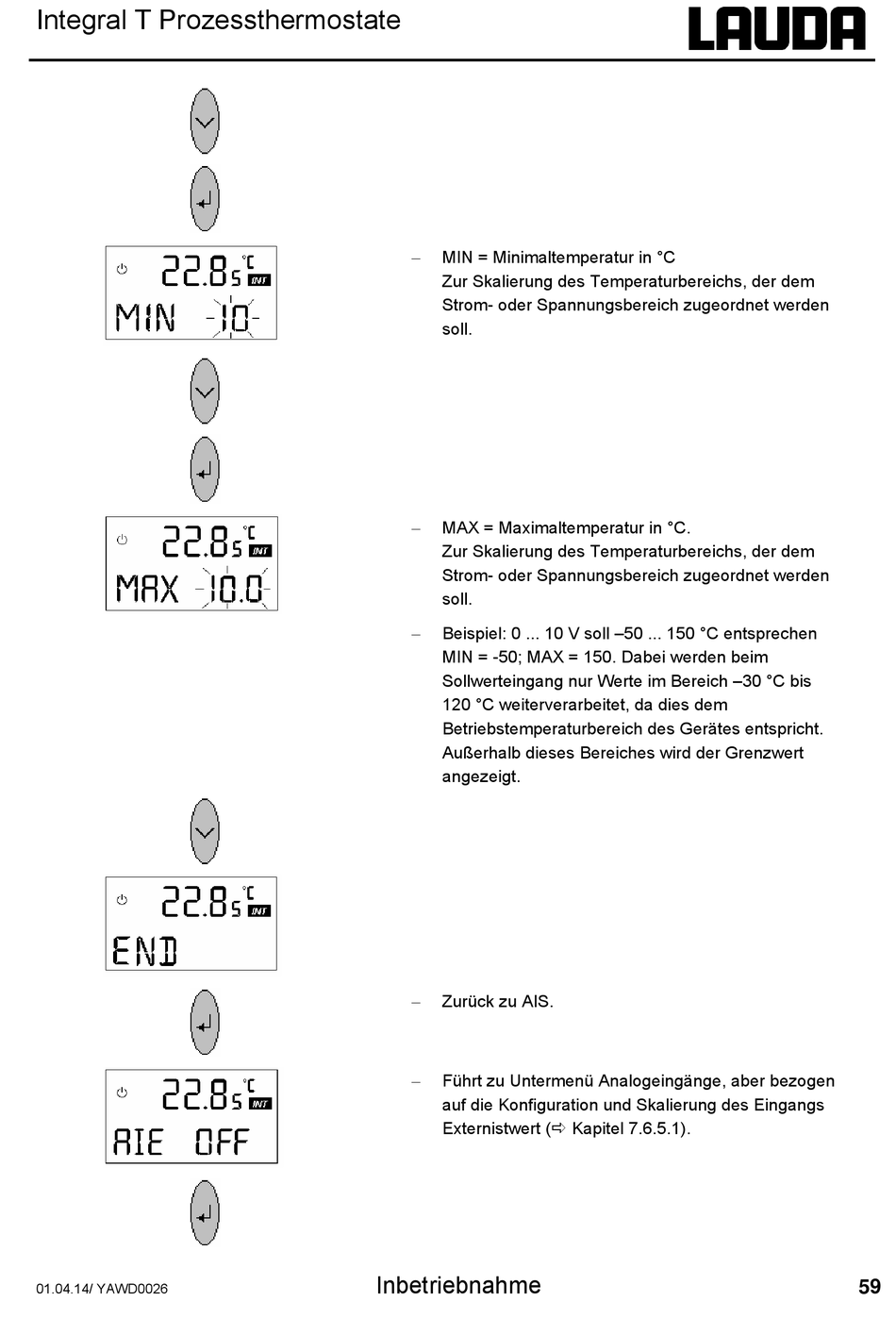

 MIN = Minimaltemperatur in °C
Zur Skalierung des Temperaturbereichs, der dem
Strom- oder Spannungsbereich zugeordnet werden
soll.
 MAX = Maximaltemperatur in °C.
Zur Skalierung des Temperaturbereichs, der dem
Strom- oder Spannungsbereich zugeordnet werden
soll.
 Beispiel: 0 ... 10 V soll –50 ... 150 °C entsprechen
MIN = -50; MAX = 150. Dabei werden beim
Sollwerteingang nur Werte im Bereich –30 °C bis
120 °C weiterverarbeitet, da dies dem
Betriebstemperaturbereich des Gerätes entspricht.
Außerhalb dieses Bereiches wird der Grenzwert
angezeigt.
 Zurück zu AIS.
 Führt zu Untermenü Analogeingänge, aber bezogen
auf die Konfiguration und Skalierung des Eingangs
Externistwert ( Kapitel 7.6.5.1).
