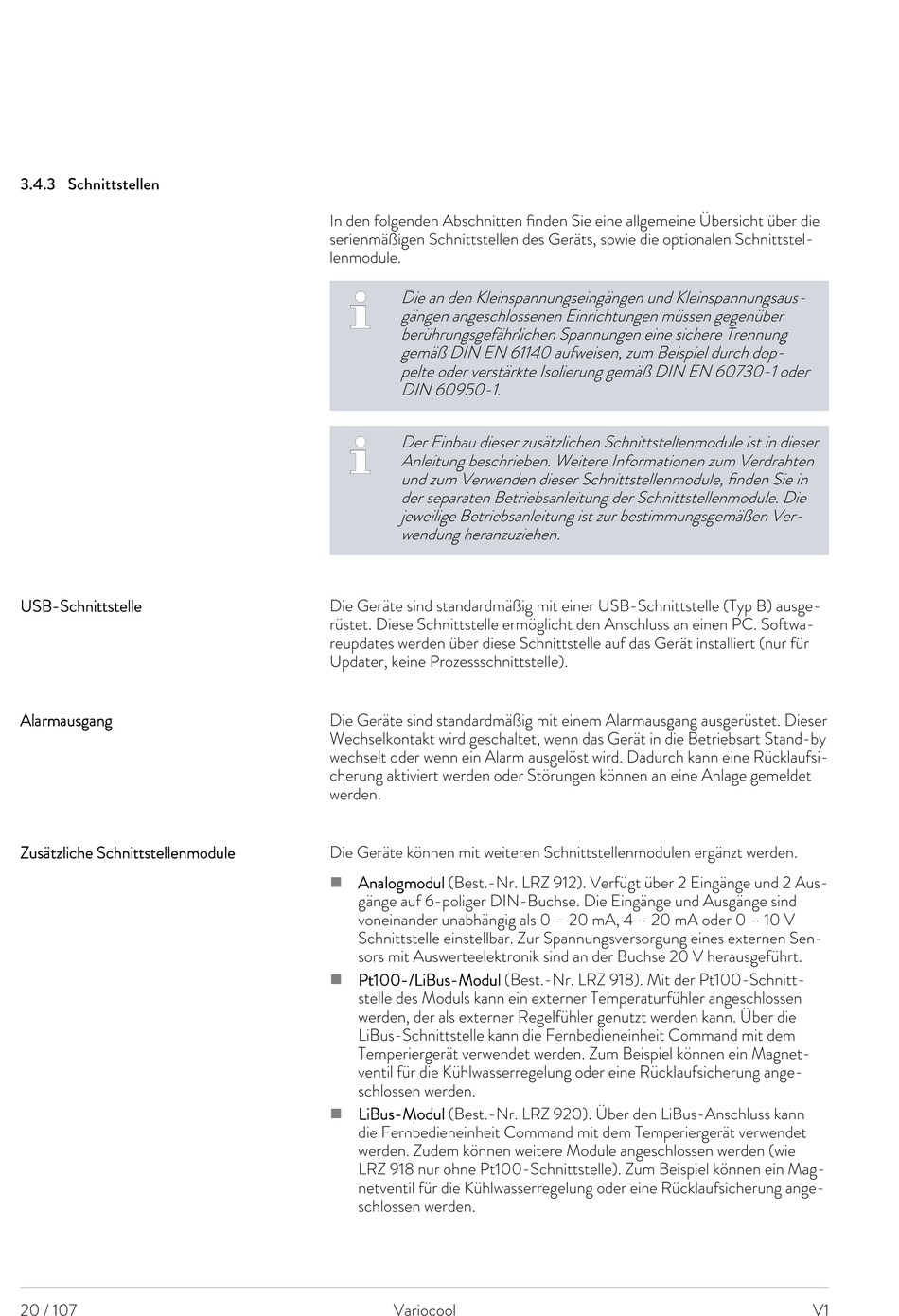

3.4.3 Schnittstellen
USB-Schnittstelle
Alarmausgang
Zusätzliche Schnittstellenmodule
20 / 107
In den folgenden Abschnitten finden Sie eine allgemeine Übersicht über die
serienmäßigen Schnittstellen des Geräts, sowie die optionalen Schnittstel-
lenmodule.
Die an den Kleinspannungseingängen und Kleinspannungsaus-
gängen angeschlossenen Einrichtungen müssen gegenüber
berührungsgefährlichen Spannungen eine sichere Trennung
gemäß DIN EN 61140 aufweisen, zum Beispiel durch dop-
pelte oder verstärkte Isolierung gemäß DIN EN 60730-1 oder
DIN 60950-1.
Der Einbau dieser zusätzlichen Schnittstellenmodule ist in dieser
Anleitung beschrieben. Weitere Informationen zum Verdrahten
und zum Verwenden dieser Schnittstellenmodule, finden Sie in
der separaten Betriebsanleitung der Schnittstellenmodule. Die
jeweilige Betriebsanleitung ist zur bestimmungsgemäßen Ver-
wendung heranzuziehen.
Die Geräte sind standardmäßig mit einer USB-Schnittstelle (Typ B) ausge-
rüstet. Diese Schnittstelle ermöglicht den Anschluss an einen PC. Softwa-
reupdates werden über diese Schnittstelle auf das Gerät installiert (nur für
Updater, keine Prozessschnittstelle).
Die Geräte sind standardmäßig mit einem Alarmausgang ausgerüstet. Dieser
Wechselkontakt wird geschaltet, wenn das Gerät in die Betriebsart Stand-by
wechselt oder wenn ein Alarm ausgelöst wird. Dadurch kann eine Rücklaufsi-
cherung aktiviert werden oder Störungen können an eine Anlage gemeldet
werden.
Die Geräte können mit weiteren Schnittstellenmodulen ergänzt werden.
Analogmodul (Best.-Nr. LRZ 912). Verfügt über 2 Eingänge und 2 Aus-
n
gänge auf 6-poliger DIN-Buchse. Die Eingänge und Ausgänge sind
voneinander unabhängig als 0 – 20 mA, 4 – 20 mA oder 0 – 10 V
Schnittstelle einstellbar. Zur Spannungsversorgung eines externen Sen-
sors mit Auswerteelektronik sind an der Buchse 20 V herausgeführt.
Pt100-/LiBus-Modul (Best.-Nr. LRZ 918). Mit der Pt100-Schnitt-
n
stelle des Moduls kann ein externer Temperaturfühler angeschlossen
werden, der als externer Regelfühler genutzt werden kann. Über die
LiBus-Schnittstelle kann die Fernbedieneinheit Command mit dem
Temperiergerät verwendet werden. Zum Beispiel können ein Magnet-
ventil für die Kühlwasserregelung oder eine Rücklaufsicherung ange-
schlossen werden.
LiBus-Modul (Best.-Nr. LRZ 920). Über den LiBus-Anschluss kann
n
die Fernbedieneinheit Command mit dem Temperiergerät verwendet
werden. Zudem können weitere Module angeschlossen werden (wie
LRZ 918 nur ohne Pt100-Schnittstelle). Zum Beispiel können ein Mag-
netventil für die Kühlwasserregelung oder eine Rücklaufsicherung ange-
schlossen werden.
