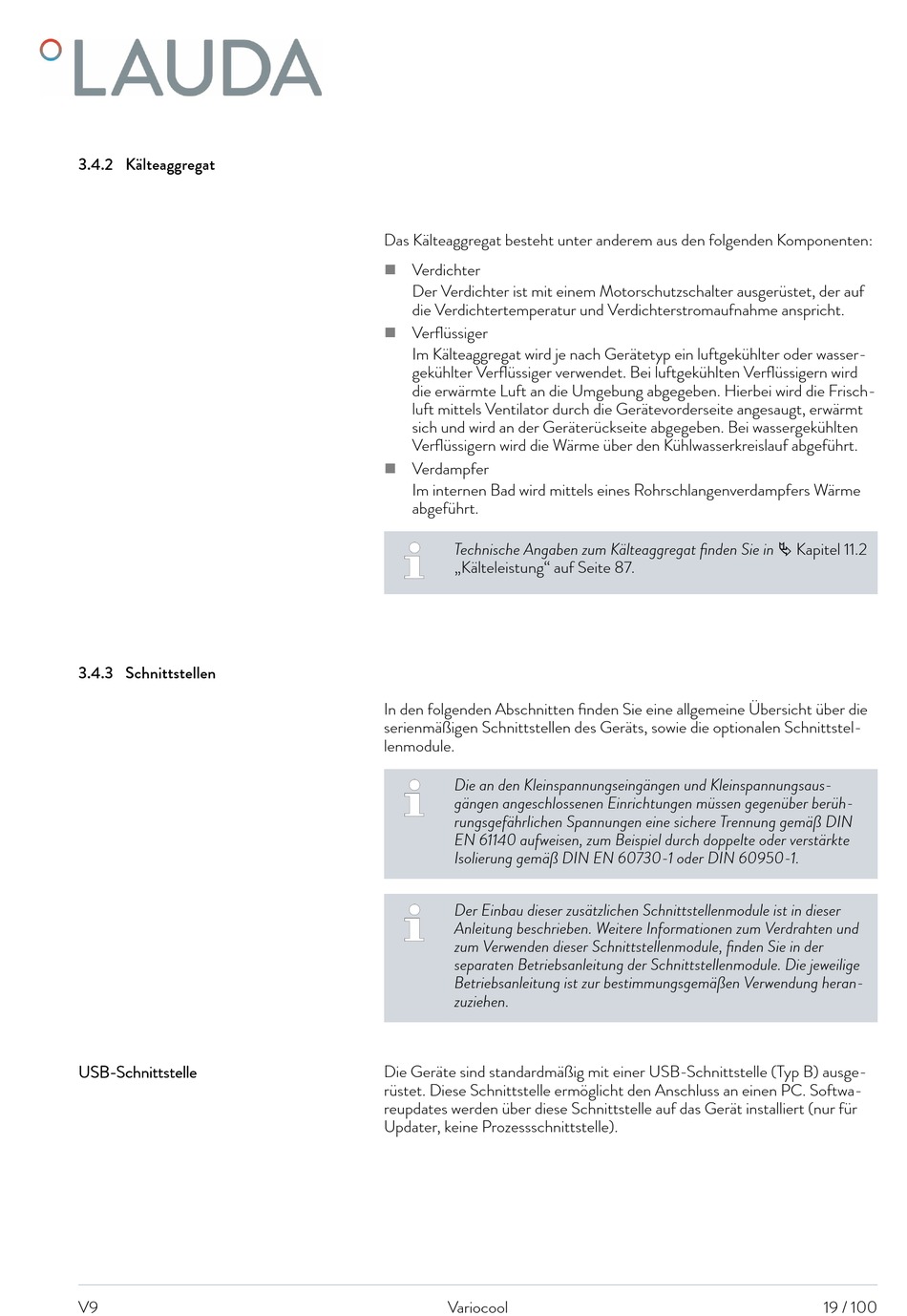

3.4.2 Kälteaggregat
3.4.3 Schnittstellen
USB-Schnittstelle
V9
Das Kälteaggregat besteht unter anderem aus den folgenden Komponenten:
Verdichter
n
Der Verdichter ist mit einem Motorschutzschalter ausgerüstet, der auf
die Verdichtertemperatur und Verdichterstromaufnahme anspricht.
Verflüssiger
n
Im Kälteaggregat wird je nach Gerätetyp ein luftgekühlter oder wasser-
gekühlter Verflüssiger verwendet. Bei luftgekühlten Verflüssigern wird
die erwärmte Luft an die Umgebung abgegeben. Hierbei wird die Frisch-
luft mittels Ventilator durch die Gerätevorderseite angesaugt, erwärmt
sich und wird an der Geräterückseite abgegeben. Bei wassergekühlten
Verflüssigern wird die Wärme über den Kühlwasserkreislauf abgeführt.
Verdampfer
n
Im internen Bad wird mittels eines Rohrschlangenverdampfers Wärme
abgeführt.
Technische Angaben zum Kälteaggregat finden Sie in Ä Kapitel 11.2
„Kälteleistung" auf Seite 87.
In den folgenden Abschnitten finden Sie eine allgemeine Übersicht über die
serienmäßigen Schnittstellen des Geräts, sowie die optionalen Schnittstel-
lenmodule.
Die an den Kleinspannungseingängen und Kleinspannungsaus-
gängen angeschlossenen Einrichtungen müssen gegenüber berüh-
rungsgefährlichen Spannungen eine sichere Trennung gemäß DIN
EN 61140 aufweisen, zum Beispiel durch doppelte oder verstärkte
Isolierung gemäß DIN EN 60730-1 oder DIN 60950-1.
Der Einbau dieser zusätzlichen Schnittstellenmodule ist in dieser
Anleitung beschrieben. Weitere Informationen zum Verdrahten und
zum Verwenden dieser Schnittstellenmodule, finden Sie in der
separaten Betriebsanleitung der Schnittstellenmodule. Die jeweilige
Betriebsanleitung ist zur bestimmungsgemäßen Verwendung heran-
zuziehen.
Die Geräte sind standardmäßig mit einer USB-Schnittstelle (Typ B) ausge-
rüstet. Diese Schnittstelle ermöglicht den Anschluss an einen PC. Softwa-
reupdates werden über diese Schnittstelle auf das Gerät installiert (nur für
Updater, keine Prozessschnittstelle).
Variocool
19 / 100
