Lauda RP 3050 C Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Lauda Anleitungen
  4. Thermostate
  5. PROLINE Kryomate RP 3050 C
  6. Betriebsanleitung

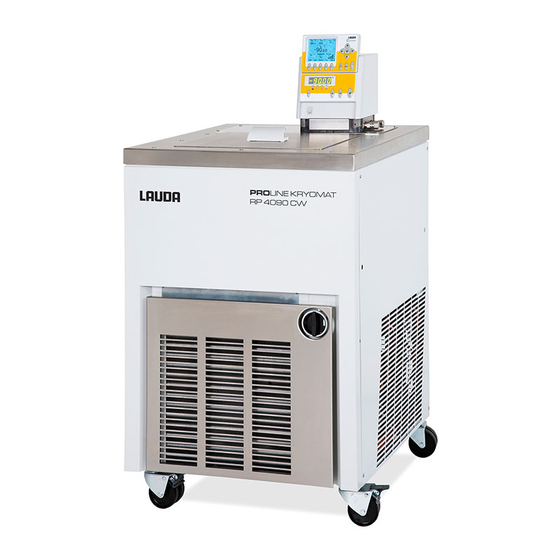

Lauda RP 3050 C Betriebsanleitung

Kältethermostate mit smartcool system proline kryomate
Vorschau ausblenden Andere Handbücher für RP 3050 C:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
PROLINE Kryomate
Kältethermostate mit SmartCool System
Gültig ab Serie: 07-0001 (siehe Kapitel 9.1.2)
YAUD0007 / 01/09
Software Regelsystem (Master) ab Version 2.09
Software Schutzsystem (Master) ab Version 2.02
Software Bediensystem (Command) ab Version 2.06
Software Kältesystem ab Version 2.47
Software Analog I/0-Modul ab Version 2.01
Software RS 232/485-Modul ab Version 2.00
Software Digital I/0-Modul ab Version 2.00
RP 3050 C, RP 3050 CW
RP 4050 C, RP 4050 CW
RP 3090 C, RP 3090 CW
RP 4090 C, RP 4090 CW
LAUDA DR. R. WOBSER
GMBH & CO. KG
Postfach 1251
97912 Lauda-Königshofen
Deutschland
Telefon: (+49) 09343/ 503-0
Fax: (+49) 09343/ 503-222
E-Mail
info@lauda.de
Internet
http://www.lauda.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lauda RP 3050 C

Inhaltszusammenfassung für Lauda RP 3050 C

  • Seite 1 Betriebsanleitung PROLINE Kryomate Kältethermostate mit SmartCool System RP 3050 C, RP 3050 CW RP 4050 C, RP 4050 CW RP 3090 C, RP 3090 CW RP 4090 C, RP 4090 CW LAUDA DR. R. WOBSER Gültig ab Serie: 07-0001 (siehe Kapitel 9.1.2) GMBH &...

  • Seite 3: Vorangestellte Sicherheitshinweise

    Proline Kryomate Vorangestellte Sicherheitshinweise Bevor Sie das Gerät bedienen, lesen Sie bitte alle Anweisungen und Sicherheitshin- weise im Kapitel 1 genau durch. Falls Sie Fragen haben, rufen Sie uns bitte an! Befolgen Sie die Anweisungen über Aufstellung, Bedienung etc., nur so kann eine un- sachgemäße Behandlung des Geräts ausgeschlossen werden und ein voller Gewähr- leistungsanspruch erhalten bleiben.

  • Seite 4: Inhaltsverzeichnis

    Proline Kryomate Inhaltsverzeichnis Vorangestellte Sicherheitshinweise ..........................3 SICHERHEITSHINWEISE..........................7 ........................7 LLGEMEINE ICHERHEITSHINWEISE ........................7 ONSTIGE ICHERHEITSHINWEISE KURZANLEITUNG ............................9 ..........................10 ENUSTRUKTUR ASTER ..........................11 ENÜSTRUKTUR OMMAND BEDIEN- UND FUNKTIONSELEMENTE....................12 GERÄTEBESCHREIBUNG ........................17 ..........................17 MGEBUNGSBEDINGUNGEN ..............................17 ERÄTETYPEN ............................17 ARIO UMPE ..........................18 ERKSTOFFE ATERIAL ................18 EMPERATURANZEIGE EGELUNG UND ICHERHEITSKREIS ....................19 ROGRAMMGEBER UND...
  • Seite 5 Proline Kryomate 7.5.3 Pumpenleistung oder Stand-by einstellen....................... 43 7.5.4 Externe Pumpe aktivieren..........................45 7.5.5 Externregelung aktivieren ..........................45 7.5.6 Stromaufnahme aus dem Netz......................... 47 7.5.7 Datum und Uhrzeit stellen (Command)......................48 7.5.8 Anzeigenauflösung einstellen (Command) ..................... 49 ........................... 50 PEZIELLE INSTELLUNGEN 7.6.1 Startbetriebsart festlegen..........................
  • Seite 6 Proline Kryomate 8.5.1 Kontaktmodul LRZ 915 mit je drei Ein- und Ausgängen ................92 8.5.2 Kontaktmodul LRZ 914 mit je einem Ein- und Ausgang.................93 INSTANDHALTUNG..........................94 ...............................94 ERÄTESTATUS 9.1.1 Gerätetyp abfragen ............................94 9.1.2 Software Version.............................94 9.1.3 Seriennummern ...............................94 9.1.4 Gerätedaten ..............................94 9.1.5 Fehlerspeicher (Command) ..........................95 ..............................95 EINIGUNG...

  • Seite 7: Sicherheitshinweise

    Proline Kryomate Sicherheitshinweise Allgemeine Sicherheitshinweise Mit einem Kälte- und Wärmethermostat werden Temperierflüssigkeiten bestimmungsgemäß gekühlt oder erhitzt und umgepumpt. Daraus resultieren Gefahren durch hohe oder tiefe Temperaturen, Feuer und die allgemeinen Gefahren aus der Anwendung der elektrischen Energie. Der Anwender ist durch die Anwendung der zutreffenden Normen weitgehend geschützt. Weitere Gefahrenquellen können sich aus der Art des Temperiergutes ergeben, z.B.
  • Seite 8 Proline Kryomate • Bei Wechsel von einer wässrigen Temperierflüssigkeit auf Wärmeträger für Temperaturen über 100 °C alle Wasserreste, auch aus Schläuchen und Verbrauchern sorgfältig entfernen. Dabei auch die Blindkappen der Pumpenaus- und -eingänge öffnen und alle Pumpenaus- und -eingänge mit Druckluft durchblasen. Verbrennungsgefahr durch Siedeverzüge! •...

  • Seite 9: Kurzanleitung

    Proline Kryomate Kurzanleitung Diese Kurzanleitung soll Ihnen einen schnellen Einstieg in die Bedienung des Gerätes ermöglichen. Für den sicheren Betrieb der Thermostate ist es jedoch unbedingt erfor- derlich, die ganze Anleitung sorgfältig zu lesen und die Sicherheitshinweise zu beach- ten! 1.

  • Seite 10: Menustruktur: Master

    Proline Kryomate Menustruktur: Master Anzeige blinkt. Sollwert Sollwert Istwert Badtemperatur oder einstellen °C °C 1%21 Nach 4sec wird Anzeige übernommen oder sofort mit Taste: (⇒ Kapitel 7.5.1) Pumpenleist.5-8/Standby.0 Istwert externe Temp. °C °C 1%/1 Anzeige blinkt. Wert oder einstellen Nach 4sec wird Anzeige Regelung Intern / Extern übernommen oder sofort mit Taste:...

  • Seite 11: Menüstruktur: Command

    Proline Kryomate Menüstruktur: Command Pumpenstufe 0, 5..8 intern Pt100 Kalibrierung Menu Externe Pumpe Rücksetzen extern Pt100 Strt Verfl. entleeren Alle Module Alles rücksetzen Master Kalibrierung Alles rücksetzen Command Werkseinstellungen nur Regelpara. int. Cool Anzeigeauflösung nur Regelpara. ext. weitere angeschlos- Gerätestatus nur sonstige sene Module Displayinfos...

  • Seite 12: Bedien- Und Funktionselemente

    Proline Kryomate Bedien- und Funktionselemente 3 und 4 Mobile Command Konsole (siehe Seite 16). Baddeckel Master Kopf Bedienfeld Drehschalter für Stromversorgung Pumpenanschluss seitlich: Lüftungsgitter (beidseitig) Saugstutzen (Rücklauf zum Bad), Frontblende (geschlossen) Druckstuzen (Vorlauf zum Verbraucher) Vier Transportrollen, davon zwei mit Bremse Bypass-Ventil (siehe Bild unten).
  • Seite 13 Proline Kryomate Frontblende (aufgeklappt) Badentleerungsstutzen Verflüssiger Badentleerungshahn Bedien- und Funktionselemente YAUD0007 / 27.01.09...
  • Seite 14 Proline Kryomate Badbrückenheizung Anschlusskabel LiBus Typenschild Anschluss Wasserkühlung (nur bei was- sergekühlten Geräten) Netzversorgung für Reglerkopf Netzkabel Bedien- und Funktionselemente YAUD0007 27.01.09...
  • Seite 15 Anschlussdose 10S für den externen Pt100 Tempe- Pumpenanschlüsse seitlich und hinten: raturfühler. Saugstutzen (Rücklauf zum Bad) / Druck- stutzen (Vorlauf zum Verbraucher). Anschlussbuchse 70S (LAUDA interner Bus „LiBus“) Beschriftung siehe Gehäuse. für den geräteeigenen Bus, an den das Kälteunterteil und die Command Konsole angeschlossen sind. Netzschalter Bedien- und Funktionselemente YAUD0007 / 27.01.09...

  • Seite 16: Bedienfeld Am Master Kopf

    Proline Kryomate Anzeige einer Fehlermeldung Bedienfeld am Master Kopf (rote LED blinkt). Badregelung mit ext. Tempera- turfühler (grüne LED leuchtet). Die Temperatur der externen Quelle wird im Display angezeigt (EXT leuchtet grün). Kühlung aktiv (blaue LED leuchtet). Heizung aktiv (gelbe LED leuchtet).

  • Seite 17: Gerätebeschreibung

    Proline Kryomate Gerätebeschreibung Umgebungsbedingungen Die Verwendung des Temperiergerätes ist nur unter den in DIN EN 61010-2-010:2003 und DIN EN 61010-1:2001 angegebenen Bedingungen zulässig: − Inbetriebnahme und Betrieb nur in Innenräumen. − Höhe bis 2000 m über Meeresspiegel. − Untergrund dicht, eben, rutschfest und nicht brennbar. −...

  • Seite 18: Werkstoffe / Material

    Proline Kryomate alle Pumpenstutzen müssen mit den mitgelieferten Kappen und Überwurfmuttern verschlossen wer- den. Die Pumpenstutzen des Gerätes sind mit Gewindeanschlüssen M16 x 1 ausgestattet. Die VarioFlex Pumpe arbeitet kurzfristig bis zu Viskositäten von 150 mm²/s. Im Regelbetrieb sollten 50 mm²/s nicht überschritten werden. Ab 30 mm²/s ist die Temperaturregelung optimal. Bei Betrieb als Umwälzthermostat mit externem Verbraucher ist eine möglichst hohe Leistungsstufe sinnvoll, um die Temperaturdifferenz, u.

  • Seite 19: Programmgeber Und Rampenfunktion

    Ecoline, Integral XT und Integral T Serie. Die RS 232 Schnittstelle ist mit einem 1:1 kontaktierten Kabel (LAUDA Best. Nr. EKS 037) direkt am PC anschließbar. Näheres finden Sie in Kapitel 8.3. 2. Analogmodul (LAUDA Best. Nr. LRZ 912) mit 2 Eingängen und 2 Ausgängen auf 6-polige DIN Buchse.

  • Seite 20: Kälteaggregat

    Proline Kryomate 5. Profibusmodul (LAUDA Best. Nr. LRZ 917). Näheres finden Sie in der Betriebsanleitung YAAD0020 zum Profibusmodul. Kälteaggregat Die Kältemaschine besteht im Wesentlichen aus einem oder zwei vollhermetisch gekapselten Kom- pressoren. Die Abfuhr der Kondensations- und Motorwärme erfolgt über einen ventilatorbelüfteten La- mellenkondensator.

  • Seite 21: Auspacken Und Wiederverpacken

    RP 4050 C, RP 4050 CW, RP 4090 C HDQ 120 Baddeckel mit Griff und RP 4090 CW für RP 3050 C, RP 3050 CW, RP 3090 C HDQ 121 Baddeckel mit Griff und RP 3090 CW HKM 032 Überwurfmuttern für Stopfen (M16 x 1) vormontiert, für alle Kryomate...

  • Seite 22: Auspacken Des Gerätes

    Proline Kryomate 5.3.3 Auspacken des Gerätes 5.3.3.1 Umverpackung Öffnen Sie oben den Karton. Palette Entnehmen Sie das Füllmaterial und die Zubehör- teile. Auspacken YAUD0007 / 27.01.09...
  • Seite 23 Proline Kryomate Entfernen Sie die Nägel an den 4 Ecken, welche den Karton auf der Palette fixieren. Nehmen Sie den Karton senkrecht nach oben über das Gerät ab. Auspacken YAUD0007 / 27.01.09...

  • Seite 24: Gerät Von Der Palette Heben

    Proline Kryomate 5.3.3.2 Gerät von der Palette heben Legen Sie die Gurtschlaufen zwischen Palette und den Rädern um das Gerät und führen Sie die Gurtschlaufen über der Gerätemitte zusammen. Heben Sie das Gerät anschließend von der Palet- Achtung: Der Gurt darf nicht gegen den Aufbau des Gerätes drücken! −...

  • Seite 25: Vor Der Inbetriebnahme

    Proline Kryomate Seitenansicht der Gurtverlegung 5.3.3.3 Vor der Inbetriebnahme − Schutzfolie abnehmen − Für die Aufstellung und die Inbetriebnahme ist die Bedienungsanleitung zu beachten! Auspacken YAUD0007 / 27.01.09...

  • Seite 26: Vorbereitungen

    Proline Kryomate Vorbereitungen Zusammenbau und Aufstellen − Gerät auf ebener Fläche aufstellen. − Das Gerät darf nicht in Betrieb genommen wer- den, wenn seine Temperatur durch Lagerung oder Transport unter den Taupunkt abgesenkt wurde. Warten Sie ca. 1 Stunde! − Das Gerät darf niemals gekippt werden oder kopfüber stehen.

  • Seite 27: Füllen Und Entleeren

    Proline Kryomate Füllen und Entleeren Füllen − Entleerungshahn schließen! − Vor dem Einfüllen alle Reste der vorange- gangenen Flüssigkeit vollständig entfernen (Ausblasen, dabei Blindstopfen lösen!). − Maximale Füllhöhe 10 mm unter der Bad- oberkante. Bei Überfüllung erscheint die Warnung VW@pl0/2 7.12.4).

  • Seite 28: Badflüssigkeiten Und Schlauchverbindungen

    Proline Kryomate Temperierflüssigkeit nicht in heißem Zustand oder bei Badtemperaturen unter 0 °C entleeren! Badflüssigkeiten und Schlauchverbindungen Badflüssigkeiten Arbeits- Visko- Viskosität LAUDA tem- Chem. Brenn- Gebinde sität (kin) bei Bezeichnung peratur- Bezeichnung punkt Bestellnummer (kin) Temperatur bereich von °C mm²/s mm²/s...
  • Seite 29 Proline Kryomate Schlauchverbindungen a) Elastomerschläuche Schlauchart lichte Weite Temperatur- Einsatzbereich Bestellnummer Ø mm bereich °C EPDM-Schlauch 10...120 für alle Badflüssig- RKJ 112 unisoliert keiten außer Ultra 350 und Mineralöle EPDM-Schlauch -60...120 für alle Badflüssig- LZS 021 isoliert Außen Ø keiten außer Ultra ca.

  • Seite 30: Anschluss Externer Verbraucher

    Proline Kryomate Anschluss externer Verbraucher Betrieb als Umwälzthermostat − Beim Betrieb als Umwälzthermostat ist auf mög- lichst kurze Schlauchverbindungen mit dem größtmöglichen Schlauchinnendurchmesser zu achten. Sie ermöglichen den größten Volumen- strom. − Schlauch mit 11-12 mm innerer Weite auf Schlaucholive (Zubehör) schieben oder Metall- schläuche ( 6.3) mit Pumpenstutzen verbinden.

  • Seite 31: Inbetriebnahme

    Proline Kryomate Inbetriebnahme Netzanschluss Angaben auf dem Typenschild (Geräterückseite) mit der Netzspannung vergleichen. Gerät nach EMV-Norm DIN EN 61326-1 Klasse B. − Geräte nur an eine Steckdose mit Schutzleiter (PE) anschließen. − Keine Haftung bei falschem Netzanschluss! − Sicherstellen, dass die Pumpenstutzen ohne externen Verbraucher verschlossen sind.
  • Seite 32 Proline Kryomate Übertemperaturabschaltpunkt prüfen oder einstellen: Übertemp.Abschaltpkt. °C − Der Schaltpunkt wird beim Drücken der Taste in der LED- Anzeige gezeigt. − Übertemperaturschaltpunkt ändern ( 7.12.1) Übertemperatur- schutz und Überprüfung auf Seite 75. − Evtl. Badflüssigkeit nachfüllen, die durch Auffüllen des externen Verbrauchers herausgepumpt wird.

  • Seite 33: Ausschalten / Stand-By

    Proline Kryomate − Die Dialog-Sprache lässt sich auch später English Display über: Signalton Master Deutsch Einstellungen Grundeinstellun- SignaltonCommand Français Sprache ändern. Sprache Español − Markieren Sie mit oder die ge- Master-Modus wünschte Sprache. Autostart Stromaufnahme − Auswahl mit bestätigen. Help Menu Ausschalten / Stand-by Ausschalten:...
  • Seite 34 Proline Kryomate Beschleunigte Eingabe durch verschieben der Zählstelle nach links: a) Dauerbetätigung der Tasten oder b) drücken einer der beiden Tasten, diese gedrückt halten, und gleich darauf kurzes Betätigen der anderen Taste. Zählstelle nach rechts schieben: − Durch kurzes Lösen (1 s) der Taste und erneutem Drücken wird ei- ne Stelle nach rechts geschaltet.

  • Seite 35: Helligkeit

    Proline Kryomate Duotaste: − Oben: Dezimalpunkt-Taste. − Unten: Vorzeichen-Taste. − Softkey Tasten; 5 Duo-Tasten, die jeweils die im Display darüber angezeigte Funkti- on haben. Softkey Eingaben werden in der Betriebsanleitung eingerahmt dargestellt. Beispiel: Sie möchten die Solltemperatur ändern, dann drücken Sie die Duotaste unter Helligkeit Kontrast...
  • Seite 36 Proline Kryomate 1. Grundfenster mit den drei wichtigsten In- °C formationen: 55,3 Y(%) − , aktuelle Badtemperatur, − , Sollwert der Bad- oder externen °C Temperatur, Stand-by − Information: Heizen / Kühlen. Hier links im Beispiel wird mit 55,3% geheizt und 0,0% gekühlt.

  • Seite 37: Fenster-Informationen Ändern (Command Konsole)

    Proline Kryomate 7.4.2 Fenster-Informationen ändern (Command Konsole) Command Displayinfos Die von Ihrer Command Konsole angezeigten °C Niveau Informationen können Sie Ihren Bedürfnissen anpassen. Wenn Sie zum Beispiel keinen ex- ternen Temperaturfühler angeschlossen ha- ben, können Sie ihn aus der Standardeinstel- °C lung des Normalfensters gegen die Maximal- temperatur T...

  • Seite 38: Tastatur Sperren

    Proline Kryomate 7.4.3 Tastatur sperren Die Tastaturen vom Master Kopf und der Command Bedieneinheit können unabhängig voneinander ge- sperrt werden. Dies ist insbesondere vorteilhaft wenn der Thermostat in einem anderen Raum positioniert ist und die Command Bedieneinheit als Fernbedienung benutzt wird. Dann kann die Master Tastatur ge- sperrt werden, um ein versehentliches Verstellen zu unterbinden.
  • Seite 39 Proline Kryomate Command Sperren: − Erst und dann gleichzeitig für Tastatur wird gesperrt! 3 s gedrückt halten. − Das Sperren Fenster erscheint, − beide Tasten gedrückt halten bis der Fortschrittsbalken vollständig gefüllt ist. − Danach springt die Anzeige zurück in den zuvor eingestellten Screen Modus.

  • Seite 40: Wichtige Einstellungen

    Proline Kryomate Wichtige Einstellungen 7.5.1 Temperatur Sollwerteinstellung Der Sollwert ist die Temperatur, die der Thermostat erreichen und konstant halten soll. Master (Haupt Ebene) − Taste betätigen bis (Setpoint) erscheint. − Betätigen, Anzeige blinkt. − Sollwert mit den beiden Tasten eingeben ( oder 7.4.1 Allgemeine Tas- tenfunktionen).

  • Seite 41: Neuen Sollwert Eingeben

    Proline Kryomate Command oder T − oder der Softkey öffnen das Sollwert-Fenster. − 123,45 ist der noch aktive Sollwert. Die oberen und unteren Grenztemperatu- ren werden angezeigt (Gerätespezifische Neuen Sollwert eingeben: Werte). Es gibt 3 verschiedene Eingabemöglichkei- 123, ten: 1. Mit den oder Tasten den Wert ändern.

  • Seite 42: Externen Temperatur Istwert Anzeigen

    Proline Kryomate − Gewünschte Position mit den Cursortas- auswählen (schwarz hinterlegt). Neuen Sollwert eingeben: − Mit dem Softkey Edit das links ge- 123, zeigte Fenster öffnen. − Fixtemperaturen-Sollwert wie oben be- schrieben eingeben und mit in die Lis- Min: -40,00°C Max:202,00°C te übernehmen, oder mit abbrechen.

  • Seite 43: Pumpenleistung Oder Stand-By Einstellen

    Proline Kryomate Master − Schaltet auf die Istwert-Anzeige des externen Temperaturfühlers oder (oder auf den Istwert, der von einem Schnittstellenmodul ( empfangen wird um. − Neben der Wertezeile leuchtet in grün EXT , − wenn kein externer Pt100 Temperaturfühler angeschlossen ist, °C ,,,,, /1%/1...
  • Seite 44 Proline Kryomate Command Pumpenstufe − Über den Softkey Menu das Gerä- Pumpenstufe Stufe 8 teparameter Menu öffnen. Stufe 7 Stufe 6 − Mit Pumpe Stufe 5 Pumpenstufe wechseln. Stufe 4 − Mit oder gelangen Sie zum abge- Stufe 3 bildeten Fenster. Stufe 8 ist aktiv.

  • Seite 45: Externe Pumpe Aktivieren

    Proline Kryomate 7.5.4 Externe Pumpe aktivieren Optional ist für den Proline Kryomat eine Zusatzpumpe für externe Anwendungen erhältlich. Diese Pumpe kann im folgendem Menü permanent manuell aus- oder eingeschaltet werden. Eine weitere Möglichkeit ist der Automatikbetrieb, bei dem die Pumpe entsprechend Standby/Betrieb geschaltet wird. Command Ext.
  • Seite 46 Proline Kryomate Temperaturfühler Quelle verändern: − für den internen Fühler, oder − nur, wenn ein externe Fühler angeschlossen ist, − nur, wenn ein analoges Modul angeschlossen und konfiguriert ist, − nur, wenn ein serielles Modul angeschlossen ist und kontinu- ierlich Istwerte von einem PC erhält. −...

  • Seite 47: Stromaufnahme Aus Dem Netz

    Proline Kryomate 7.5.6 Stromaufnahme aus dem Netz Die Stromaufnahme kann bei den Proline Kryomaten nicht geändert werden! Command Stromaufnahme Display 16,0 A − Über den Softkey Menu das Gerä- Signalton Master teparameter Menu öffnen. Signalton Command − Mit den Cursortasten weiter zu: Sprache Einstellungen Grundeinstellun-...

  • Seite 48: Datum Und Uhrzeit Stellen (Command)

    Proline Kryomate 7.5.7 Datum und Uhrzeit stellen (Command) Command Uhrzeit Datum Pumpe Uhrzeit stellen − Über den Softkey Menu das Geräte- Einstellungen Datum stellen parameter Menu öffnen. Grafik Timer 1 − Mit den Cursortasten weiter zu: Timer 2 Uhrzeit stellen Format Datum Programmgeber −...

  • Seite 49: Anzeigenauflösung Einstellen (Command)

    Proline Kryomate 7.5.8 Anzeigenauflösung einstellen (Command) An der Command Konsole kann die Anzeigenauflösung der Temperatur eingestellt werden: Command Anzeigenauflösung Pumpe Kalibrierung − Über den Softkey Menu das Geräte- Werkseinstellungen Einstellungen parameter Menu öffnen. Anzeigenauflösung Grafik − Mit den Cursortasten weiter zu: Gerätestatus Einstellungen Anzeigenauflösung...

  • Seite 50: Spezielle Einstellungen

    Proline Kryomate Spezielle Einstellungen 7.6.1 Startbetriebsart festlegen Meistens ist es erwünscht, dass der Thermostat nach einer Unterbrechung der Spannungsversorgung sei- nen Betrieb wieder aufnimmt. Falls Sie das aber aus Sicherheitserwägungen nicht möchten, können Sie einen manuellen Aktivierungsschritt dazwischen schalten. Command Autostart −...

  • Seite 51: Temperaturgrenzwerte Festlegen

    Proline Kryomate 7.6.2 Temperaturgrenzwerte festlegen Mit dieser Funktion ist es möglich eine minimale und maximale Temperatur festzulegen, in der der Ther- mostat maximal regelt. Bei erreichen der Temperaturgrenzwerte wird eine Warnung ausgegeben. Damit kann eine Sollwerteingabe verhindert werden, die das Temperiermedium oder die Apparatur zerstören kann.

  • Seite 52: Sollwertoffset Betriebsart

    Proline Kryomate 7.6.3 Sollwertoffset Betriebsart Mit dieser Funktion ist es möglich die Temperatur, die vom externen Temperaturfühler oder von einem Mo- dul vorgegeben wird, mit einem Offsetwert zu beaufschlagen und dann als Sollwert zu verarbeiten. Die Badtemperatur kann also z.B. -25 °C unter der Temperatur eines Reaktors, die der externe Temperaturfüh- ler misst, gefahren werden.

  • Seite 53: Werkseinstellungen Wieder Herstellen

    Proline Kryomate 7.6.4 Werkseinstellungen wieder herstellen Es werden alle Werkeinstellungen, bis auf die Regelungsparameter und die Fühlerkalibrierung, wieder her- gestellt. Command Werkseinstellung − Über den Softkey Menu das Gerä- teparameter Menu öffnen. − Mit den Cursortasten weiter zu: Alle Module Alles zurücksetzen Einstellungen Werkseinstellun-...

  • Seite 54: Lautstärke Der Signaltöne Einstellen

    7.6.6 Offset des internen Temperaturfühlers eingeben Wenn bei der Überprüfung mit einem kalibrierten Referenzthermometer, z.B. aus der LAUDA DigiCal Rei- he, eine Abweichung festgestellt wird, dann kann mit der folgenden Funktion das Offset (das ist der additi- ve Teil der Kennlinie) der internen Messkette justiert werden. Das Referenzthermometer muss, gemäß den Angaben im Kalibrierzertifikat, in das Bad eingetaucht werden.

  • Seite 55: Werkseinstellung Des Internen Temperaturfühler- Offset Wieder Herstellen

    Proline Kryomate − Das Referenz Temperaturmessgerät zeigt den wahren Temperaturwert. (bei Temperaturwert des Referenz Glasthermometern ggf. die Korrektion be- Temperaturmessgerätes: rücksichtigen!). − Anzeige im nebenstehenden Fenster mit Cursor- oder Softkey Tasten auf den wahren Wert ändern und mit oder End übernehmen, Min: -50,0°C Max: 302,00 −...

  • Seite 56: Offset Des Externen Temperaturfühlers Eingeben

    Proline Kryomate 7.6.8 Offset des externen Temperaturfühlers eingeben Wenn bei der Überprüfung mit einem kalibrierten Referenzthermometer, z.B. aus der LAUDA DigiCal Rei- he, eine Abweichung festgestellt wird, dann kann mit der folgenden Funktion das Offset (das ist der additi- ve Teil der Kennlinie) der externen Messkette justiert werden. Das Referenzthermometer muss, gemäß...

  • Seite 57: Grafische Darstellung Von Temperaturmesswerten (Command)

    Proline Kryomate Grafische Darstellung von Temperaturmesswerten (Command) Command Screen und Graph 25,00 25,01 25,02 − Den Softkey Screen ggf. mehrmals T °C 27,00 drücken, bis das Grafik Recorder Fenster erscheint. 26,00 − Mit dem Softkey Graph gelangen Sie 25,00 in das Menü zur Konfiguration des Grafik- recorders.
  • Seite 58 Proline Kryomate Temp.Skalierung wird festgelegt, wie die Modus Temp. min 22,00 Skalierung erfolgen soll: Anzeige Messwerte Temp. max 27,00 − automatisch , durch das Programm, oder Legende − manuell , indem Sie mit dem nächsten Aufz. Intervall Menüpunkt die Grenzen selbst definieren. Zeitbereich Zeitbasis Temp.Grenzwerte...

  • Seite 59: Programmgeber (Pgm Nur Command)

    Proline Kryomate Programmgeber (PGM nur Command) Mit dem Programmgeber können nahezu beliebige Temperatur-Zeit Profile erstellt werden. Eine ge- wünschte Badtemperatur kann schnellstmöglich oder als definierte Rampe angefahren werden. Darüber hinaus kann auch die Pumpenstufe und das Verhalten der Schaltausgänge festlegt werden. Es stehen 5 Temperatur-Zeit-Programme zur freien Programmierung bereit.
  • Seite 60 Proline Kryomate Jedes Programm beginnt mit dem Segment "Start". Es legt fest, bei welcher Tempe- ratur das Segment 1 das Programm fortsetzen soll. Beim Start-Segment ist keine Zeitvorgabe möglich. Bei Wärmethermostaten muss die Start-Temperatur über der Badtemperatur, die vor dem Programmstart ansteht, gewählt werden. Ohne das Startsegment würde das Segment 1 je nach Badtemperatur beim Programmstart un- terschiedlich ausfallen.

  • Seite 61: Programm Auswählen Und Starten (Start, Pause, Stopp)

    Proline Kryomate 7.8.2 Programm auswählen und starten (Start, Pause, Stopp) Hier erfahren Sie wie ein bereits angelegtes Programm ausgewählt und gestartet wird. Wenn noch kein Programm angelegt ist Kapitel 7.8.4 Programm anlegen oder ändern. Command Programmgeber Programm 1 Programm 1 Pumpe −...

  • Seite 62: Programm Unterbrechen, Fortsetzen Oder Beenden (Pause, Weiter, Stopp)

    Proline Kryomate 7.8.3 Programm unterbrechen, fortsetzen oder beenden (Pause, Weiter, Stopp) Command Programmgeber Programm 1 Status − Nachdem ein Programm durch das Drü- Pause Status cken der Taste gestartet wurde, wer- Stopp Editieren den die Befehlsaufforderungen Durchläufe Pause oder Stopp angezeigt.

  • Seite 63: Programm Anlegen Oder Ändern (Editieren)

    Proline Kryomate 7.8.4 Programm anlegen oder ändern (Editieren) Hier gibt es folgende Funktionen: • Eingabe eines Programms. • Anzeige der Programmdaten eines abgespeicherten Programms und Änderung der Seg- mentdaten. • Einfügen oder Anfügen eines neuen Segments. • Löschen eines Segments. −...
  • Seite 64 Proline Kryomate − In die Zeile „Start“ tragen Sie im Feld „T end °C“ die Temperatur ein, bei der T end °C Zeit [h:m] Toleranz der Ablauf starten soll (Vorgabewert ist Start 30,00°C ------- 3,00°C 30 °C). Eine Zeiteingabe ist im Segment 30,00°C 00:30 3,00°C...

  • Seite 65: Segment Endtemperatur

    Proline Kryomate − Ein neues Segment wird erzeugt, indem die schwarz hinterlegte Zelle mit den Cursortasten in eine leere Zeile bewegt Segment Endtemperatur: und dann der Softkey Insert gedrückt wird. Die Werte der darüber liegenden Zelle werden automatisch kopiert. − Ist das Feld in der Spalte T end °C Min: -150,00°C Max:450,00°C schwarz unterlegt, kommt man durch...
  • Seite 66 Proline Kryomate − Ist das Feld in der Spalte „Pumpe“ Stufe 8 Pumpenstufe schwarz hinterlegt kommt man durch Stufe 7 Drücken der Taste in den Eingabe- Stufe 6 modus für die Pumpenstufe Stufe 5 − Mit Stufe 4 oder Pumpenstufe 5 – 8 oder Stufe 3 ------- und mit bestätigen...

  • Seite 67: Anzahl Der Programm-Durchläufe Festlegen (Durchläufe)

    Proline Kryomate 7.8.5 Anzahl der Programm-Durchläufe festlegen (Durchläufe) Command Programmgeber Programm1 Durchläufe − Programme können bei Bedarf mehrmals Status durchlaufen werden. Editieren − Mit Durchläufe ins Menü Durchläufe Grafik − Anzahl der gewünschten Programm- Info durchläufe wählen. Help Menu − Taste drücken, gewünschte Anzahl einstellen.

  • Seite 68: Information Zu Einem Programm Einholen (Info)

    Proline Kryomate − Die Darstellung des programmierten T °C 27,00 Temperaturverlaufes kann mit der End wieder verlassen werden. 26,00 25,00 24,00 23,00 Help Menu 7.8.7 Information zu einem Programm einholen (Info) Command Programmgeber Programm1 Info − Mit weiter zu Info. Status Segmente Temp.min 20,00°C...

  • Seite 69: Rampenfunktion

    Proline Kryomate Rampenfunktion Mit der Rampenfunktion können Temperaturänderungen über beliebige Zeiträume komfortabel eingeben werden. Dies ist insbesondere bei sehr geringen Temperaturänderungen (z.B. 0,1 °C/Tag) vorteilhaft. Beispiel: Von der derzeitigen Badtemperatur (z.B. 242,4 °C) soll in 5 Tagen um 200 °C abgekühlt werden. Dann ist als Temperaturänderung 200 °C, als Zeit ist 5 einzugeben und als Zeiteinheit sind Tag(e) zu wäh- len.

  • Seite 70: Schaltuhrfunktion / Timer (Command)

    Proline Kryomate 7.10 Schaltuhrfunktion / Timer (Command) Mit der Timer Funktion kann der Thermostat zu einem bestimmten Zeitpunkt oder nach einer bestimmten Wartezeit eine Aktion ausführen. Aktionen sind: Thermostat einschalten, in den Stand-by Zustand gehen oder eines der 5 Programme des Programmgebers ausführen. Command Pumpe Uhrzeit stellen...

  • Seite 71: Regelparameter

    Proline Kryomate − Mit Wochenplan Festlegen gelangt Wochenplan man zum links gezeigten Fenster. Zeit Aktion Zeit Aktion Montag 07:30 Start 17:00 ------- − Mit den Cursortasten das Feld auswählen, dass gefüllt werden soll. Dienstag 10:00 Prog.4 17:00 ------- Mittwoch 08:00 ------- 17:00 ------- −...

  • Seite 72: Interne Regelgröße (Eingebauter Messfühler)

    Proline Kryomate 7.11.1 Interne Regelgröße (eingebauter Messfühler) Nur wenn Sie keinen externen Temperaturfühler angeschlossen (und gemäß Kapitel 7.5.4, als Regelgröße aktiviert haben), lesen Sie bitte hier weiter. Command Regelparameter − Über den Softkey Regelparameter Menu das Gerä- Regelparametersets teparameter Menu öffnen. (auto) Tv manuell/auto −...

  • Seite 73: Vorgehensweise Zur Einstellung Der Regelparameter Bei Externregelung

    Proline Kryomate Command Regelparameter 0,50 Regelparameter − Über den Softkey Menu das Gerä- Regelparametersets teparameter Menu öffnen. Tve (auto) 83 Tv manuell/auto − Mit den Cursortasten weiter zu: Tde (auto) Korrekturgrößenbeg. Regelung Regelparameter Regelparameter wechseln. Prop_E(a) − Das nebenstehende Fenster erscheint. Parameterendungen: e = Führungsregler, f = Folgeregler.

  • Seite 74: Alarme, Warnungen Und Fehler

    Bei Auftreten eines Fehlers schalten sich Pumpe, Heizung und Kälteaggregat selbsttätig ab. Schalten Sie das Gerät am Netzschalter aus. Tritt nach Einschalten des Gerätes der Fehler erneut auf, kontaktieren Sie bitte den LAUDA Service Temperiergeräte ( 9.4). Nach der Beseitigung der Ursache kann der Alarm oder der Fehler nur an der Master Tastatur mit auf- gehoben werden.

  • Seite 75: Übertemperaturschutz Und Überprüfung

    Proline Kryomate 7.12.1 Übertemperaturschutz und Überprüfung Die Geräte sind für den Betrieb mit nicht brennbaren und brennbaren Flüssigkeiten nach DIN EN 61010-2-010 ausgelegt. Übertemperaturabschaltpunkt einstellen: Einstellungsempfehlung: 5 °C über gewünschter Badtemperatur. Achtung!! Der Übertemperaturabschaltpunkt T wird von einem Sys- tem kontrolliert, das unabhängig von der Badregelung arbeitet. Die Einstellung der Solltemperatur kann aber unabhängig von T mit den Funktionen T...

  • Seite 76: Unterniveau Alarm Und Unterniveau Überprüfung

    Proline Kryomate − Fehlerursache beseitigen. − Warten bis sich Badtemperatur unter Abschaltpunkt abgekühlt hat oder Abschaltpunkt höher als Badtemperatur stellen. Wenn Anzei- rDLMO im Display erscheint: − Mit Taste entsperren. − An der Command Konsole ist keine Entsperrung möglich! − Vor längerem unbeaufsichtigten Betrieb sollte der Übertemperaturschutz überprüft werden, dazu −...

  • Seite 77: Überniveau Einstellungen

    Verletzungsgefahr! − Sollten Unregelmäßigkeiten bei der Überprüfung der Sicherheitseinrichtungen auftre- ten sofort Gerät abschalten und Netzstecker ziehen! − Geräte von LAUDA Service Temperiergeräte überprüfen lassen! Command Unterniveau Alarm! − Es wird im Display Unterniveau Alarm angezeigt und darauf hingewiesen, dass nur am Master Bedienfeld entsperrt werden kann.

  • Seite 78: Überniveau Warnung Oder Alarm

    Proline Kryomate 7.12.4 Überniveau Warnung oder Alarm − Warnungssignalton ertönt für 3 Sekunden, falls Flüssigkeitsniveau soweit steigt, dass der oberste Schaltpunkt des Niveausensors er- 3 Sec. reicht wird. Oder falls die Warnfunktion wie in 7.12.3 beschrieben gewählt wurde: − Der Alarm Doppelsignalton ertönt. VW@pl0/2 −...

  • Seite 79: Pumpenmotorüberwachung: Leerlauf

    Kompressor Zeit zum Abkühlen zu geben. − Der Fehler kann die 1. Stufe (Error 68) oder die 2. Stufe (Error 69) betreffen. − Sollte der Fehler immer noch bestehen, kontaktieren Sie bitte den LAUDA Service Temperiergeräte ( 9.4). Inbetriebnahme YAUD0007 / 27.01.09...

  • Seite 80: Drehstromanschluss

    Proline Kryomate 7.12.8 Drehstromanschluss Command Error! Drehstom − Es wird im Display Error! Drehstrom mit der Fehlernummer 70 angezeigt. Die Ursache ist die verkehrte Richtung des elektrischen Drehfeldes. Es muß rechtsdrehend sein! − Ein weiterer Grund für das Auftreten des Fehlers ist eine fehlende Phase der Spannungsversorgung.
  • Seite 81 Proline Kryomate VW 06 Softwareversion vom Magnetventil 0 zu VW006 Softwareversion vom Magnetventil 0 zu alt. alt. VW 07 Softwareversion vom Magnetventil 1 zu VW007 Softwareversion vom Magnetventil 1 zu alt. alt. VW 08 Softwareversion vom Magnetventil 2 zu VW008 Softwareversion vom Magnetventil 2 zu alt.
  • Seite 82 Proline Kryomate Warnungen vom „Analog-Modul“ Warnungen vom „RS 232/485-Modul“ Meldung Bedeutung Meldung Bedeutung VW3/0 Überlauf beim CAN-Empfang. VW4/0 Überlauf beim CAN-Empfang. VW3/1 Watchdog-Reset. VW4/1 Watchdog-Reset. VW30/ Softwareversion vom Regel zu alt. VW40/ Softwareversion vom Regel zu alt. VW300 Softwareversion vom Schutz zu alt. VW400 Softwareversion vom Schutz zu alt.

  • Seite 83: Rs 232/485 Schnittstelle (Nur Command Oder Modul)

    Proline Kryomate 7.13 RS 232/485 Schnittstelle (nur Command oder Modul) 7.13.1 Verbindungskabel und Schnittstellentest RS 232 Rechner Thermostat 9-polige Sub-D- 25-polige Sub-D- 9-polige Sub-D-Buchse Signal Signal Buchse Buchse R x D T x D T x D R x D Signal Ground Signal Ground mit Hardware-Handshake: Beim Anschluss eines Thermostaten an den PC ein 1:1 und kein Null-...

  • Seite 84: Verbindungskabel Rs 485

    Proline Kryomate Beispiel: Sollwertübergabe von 30,5 °C an den Thermostaten Rechner Thermostat „OUT_SP_00_30.5“CRLF „OK“CRLF 7.13.3 Verbindungskabel RS 485 Thermostat 9-polige Sub-D-Buchse Kontakt Daten Data A (-) SG (Signal Ground) optional Data B (+) − Geschirmte Anschlussleitungen verwenden. − Abschirmung mit Steckergehäuse verbinden. −...

  • Seite 85: Schreibbefehle (Datenvorgabe An Den Thermostaten)

    Proline Kryomate Beispiel: Sollwertübergabe von 30,5 °C an den Thermostaten mit Adresse 15. Rechner Thermostat „A015_OUT_SP_00_30.5“CR „A015_OK“CR 7.13.5 Schreibbefehle (Datenvorgabe an den Thermostaten) Befehl Bedeutung OUT_PV_05_XXX.XX Externe Temperatur über Schnittstelle vorgeben. OUT_SP_00_XXX.XX Sollwertübergabe mit max. 3 Stellen vor dem Dezimalpunkt und max. 2 Stellen danach.

  • Seite 86: Lesebefehle (Datenanforderung Vom Thermostaten)

    Proline Kryomate RMP_OUT_06_XXX.XX Programmgeber Toleranzeinstellung (0 = aus / 0.01 °C...450.00 °C). Alle nach- folgenden Segmente erhalten diese Toleranzeinstellung. − Für ”_“ ist auch ” ” (Leerzeichen) zulässig. − Antwort vom Thermostat ”OK“ oder bei Fehler ” ERR_X“ (RS 485 Schnittstelle z.B.
  • Seite 87 Proline Kryomate Befehl Bedeutung IN_DO_02 Zustand vom Kontaktausgang 2: 0 = Schließer geöffnet/ 1 = Schließer geschlossen. IN_DO_03 Zustand vom Kontaktausgang 3: 0 = Schließer geöffnet/ 1 = Schließer geschlossen. IN_MODE_00 Tastatur Master: 0 = frei / 1 = gesperrt. IN_MODE_01 Regelung: 0 = int.

  • Seite 88: Fehlermeldungen

    National Instruments (http://sine.ni.com/apps/we/nioc.vp?cid=1381&lang=US) kann eine komfortable individuelle Steuer- bzw. Automatisierungssoftware zum Betrieb von Proline–Geräten erstellt werden. Um die hierbei verwendete RS 232/485–Schnittstelle programmtechnisch ansprechen zu können, stellt LAUDA unter ® http://www.lauda.de die speziell für LABVIEW konzipierten Treiber kostenlos zum Download zur Verfü- gung.

  • Seite 89: Schnittstellenmodule

    Proline Kryomate Schnittstellenmodule Einbau von Modulen Bei Auschaltung nur am Master Kopf über den Schalter vorne oder hinten liegt am Gerät bzw. Kopf noch Spannung an. Drehschalter in der Frontblende auf „OFF = 0“ stellen und Netzstecker ziehen. Der Master Kopf kann mit weiteren Schnittstellenmodulen ergänzt werden, die an der Rückseite des Kontrollkopfes in 2 Modulsteckplätze einfach eingeschoben werden.

  • Seite 90: Menüstruktur Für Alle Module

    Proline Kryomate Menüstruktur für alle Module Es sind alle vorkommenden Menüpunkte dargestellt. Die Command Konsole blendet aber Menüpunkte, die nicht ausführbar sind aus! Weiterführende Informationen finden Sie in den folgenden Abschnitten. RS 232 Menü RS 485 Solltemperatur 2400 4800 Ext. Isttemperatur Module 9600 Pumpenleistung...

  • Seite 91: Rs 232/485 Schnittstellen Modul

    RS 232/485 Schnittstellen Modul (Best. Nr. LRZ 913) mit 9-poliger SUB-D Buchse. Durch Optokoppler galvanisch getrennt. Mit LAUDA Befehlssatz weitestgehend kompatibel zur Ecoline und Integral Serie. Die RS 232 Schnittstelle ist mit einem 1:1 kontaktierten Kabel (Best. Nr. EKS 037) direkt am PC an- schließbar.

  • Seite 92: Kontaktmodule

    Proline Kryomate Ansicht auf Buchse (Front) bzw. Lötseite Stecker: Kontakt 1 Ausgang 1 Kontakt 2 Ausgang 2 Kontakt 3 0 V Bezugspotential Kontakt 4 Eingang 1 Kontakt 5 +24 V (max. 0,1 A) Kontakt 6 Eingang 2 Geschirmte Anschlussleitungen verwenden. Abschirmung mit Steckergehäuse verbinden! Kontaktmodule 8.5.1 Kontaktmodul LRZ 915 mit je drei Ein- und Ausgängen Beim Kontaktmodul (Best.

  • Seite 93: Kontaktmodul Lrz 914 Mit Je Einem Ein- Und Ausgang

    Proline Kryomate Kontakt Ein- und Ausgänge − Ansicht auf Buchse von der Steckseite bzw. auf Stecker von der Löt- seite. − Ein passender 15-Poliger Sub-D Stecker kann zusammen mit einem passenden Gehäuse bezogen werden: Best. Nr. EQM 030 und Steckergehäuse Best. Nr. EQG 017. 8.5.2 Kontaktmodul LRZ 914 mit je einem Ein- und Ausgang Kontaktmodul (Best.

  • Seite 94: Instandhaltung

    Proline Kryomate Instandhaltung Gerätestatus Mit der Command Konsole lässt sich der Thermostat komfortabel überprüfen. 9.1.1 Gerätetyp abfragen Einstellungen Gerätestatus Gerätetyp 9.1.2 Software Version Einstellungen Gerätestatus Softwareversion Es werden die Versionen des Regelsystems ( Control ), Sicherheitssystems ( Safety ), der Command Kon- sole ( Command ), des Kühlsystems(...

  • Seite 95: Fehlerspeicher (Command)

    Proline Kryomate 9.1.5 Fehlerspeicher (Command) Zur Analyse und Einkreisung von Fehlern gibt es bei der Command Version einen Fehlerspeicher in dem bis zu 45 Fehler- und Alarmmeldungen gespeichert werden. Command Fehlerspeicher Nr. Quelle Code Art Datum Zeit Einstellungen Gerätestatus Fehlerspeicher Anzeigen 10 Safety 2 Alarm ------------ -----------...

  • Seite 96: Wartung, Reparatur Und Entsorgungshinweise

    − Vor allen Wartungs- und Reparaturarbeiten Netzstecker ziehen! − Reparaturen im Steuerteil nur von Fachkräften durchführen lassen! 9.3.1 Wartung LAUDA Thermostate sind weitgehend wartungsfrei. Im Falle von verunreinigter Temperierflüssigkeit sollte diese erneuert werden. ( 6.2). − Auf der Rückseite des Proline Kopfes ist ein Sicherungshauptschalter der bei Überlastung Netzverbindung unterbricht.

  • Seite 97: Wartunsintervalle Nach Vdi 3033

    Proline Kryomate 9.3.2 Wartunsintervalle nach VDI 3033 Anlagenteil Häufigkeit Bemerkung Bei jeder Inbetriebnahme und dann: Gesamtgerät äußerer Zustand des Geräts monatlich Temperierflüssigkeit Analyse der Temperierflüssigkeit halbjährlich (und bei Bedarf) 9.3.3) Badkessel mit Entleerungshahn Dichtheit täglich Besichtigung von außen externe Schläuche Materialermüdung monatlich Besichtigung von außen...

  • Seite 98: Wassergekühlter Verflüssiger

    Proline Kryomate 9.3.4.2 Wassergekühlter Verflüssiger 9.3.4.2.1 Reinigung des Schmutzfängers In regelmäßigen Abständen von einem Monat oder länger, muss der Schmutzfänger gereinigt werden, je nachdem wie hoch der Verschmutzungsgrad des Kühlwassers ist. Wasserzulaufschlauch am Gerät lösen und Filter entnehmen. Filter reinigen und wieder in den Kühlwasserzulauf einsetzen.

  • Seite 99: Reparaturhinweis

    Wenn Sie ein Gerät zur Reparatur einschicken wollen, stimmen Sie sich unbedingt vorher mit dem LAUDA Service Temperiergeräte ab ( 9.4). − Bitte beachten Sie, dass das Gerät im Falle einer Einsendung sorgfältig und sachgemäß verpackt wird. Für eventuelle Schäden durch unsachgemäße Verpa- ckung kann LAUDA nicht haftbar gemacht werden. Instandhaltung YAUD0007 / 27.01.09...

  • Seite 100: Entsorgungshinweise

    Proline Kryomate 9.3.6 Entsorgungshinweise 9.3.6.1 Entsorgung des Kältemittels Der Kältekreis ist mit FCKW-freiem HFKW-Kältemittel gefüllt. Typ und Füllmenge sind im Gerät er- sichtlich. Reparatur und Entsorgung nur durch Kältetechnikfachkraft! Die Treibhauspotentiale (GWP) = 1,0] Kältemittel Kältemittel (100a)* (100a)* R-23 / HFKW-23 12 000 R-404A / HFKW-404A 3784...

  • Seite 101: Störungsabhilfe

    Proline Kryomate 9.3.7 Störungsabhilfe Bevor Sie den LAUDA Service Temperiergeräte ( 9.4) verständigen, prüfen Sie bitte, ob Sie das Problem mit den folgenden Hinweisen beseitigen können: Störung mögliche Abhilfe Gerät kühlt nicht oder nur sehr langsam. 1. Modul „Smart Cool“ steht auf „aus“...

  • Seite 102: Help Desk Und Ersatzteilbestellung

    Telefon: 0049 (0)9343/ 503-236 (Englisch und Deutsch) Fax: 0049 (0)9343/ 503-283 E-Mail service@lauda.de Für Rückfragen, Anregungen und Kritik stehen wir Ihnen jederzeit gerne zur Verfügung! LAUDA DR. R. WOBSER GMBH & CO. KG Postfach 1251 97912 Lauda-Königshofen Deutschland Telefon: 0049 (0)9343/ 503-0...

  • Seite 103: Zubehör

    Hält den Flüssigkeitspegel eines offenen, externen LCZ 0660 cherung, mechanische Funktion. Bades auf konstantem Niveau. Hebeböden, Einsatzgestelle, Ein- Kontaktieren Sie bitte den LAUDA-Vertrieb ( 9.4). hängeböden. Wir beraten Sie gerne. LiBus = LAUDA interner BUS (CAN basiert) Zubehör YAUD0007 / 27.01.09...

  • Seite 104: Technische Daten

    Proline Kryomate Technische Daten Die Angaben wurden nach DIN 12876 ermittelt RP 3050 C RP 3050 CW RP 4050 C RP 4050 CW Arbeitstemp.- ACC-Bereich °C -50...200 Umgebungstemp.- Bereich °C 5...40 Relative Luftfeuchte höchste relative Luftfeuchte 80 % bis 31 °C und bis 40 °C auf 50 % linear abneh-...
  • Seite 105 Proline Kryomate RP 3050 C RP 3050 CW RP 4050 C RP 4050 CW Leistungsaufnahme max. 5,0 400 V; 50 Hz Schutzarten durch Gehäuse IP 2 1 DIN EN 60529 (IP-Code International Protection) Schutzklasse für elektrische Schutzklasse l Betriebsmittel DIN EN 61140;...

  • Seite 106: Bestellnummern Und Netzanschlusswerte

    1.1) für Kanada und die USA Klasse A ( 1.1) Bestellnummern und Netzanschlusswerte Geräte luftgekühlt LAUDA Bestellnummer RP 3050 C RP 4050 C RP 3090 C RP 4090 C Netzanschluss 400 V +8/-10 %; 3/N/PE~50 Hz LUK 239 LUK 241...
  • Seite 107 Proline Kryomate Abkühlkurve; Bad geschlossen; Temperierflüssigkeit Ethanol; Pump Level 6; Zeit in Minuten; Temperatur in °C. Technische Daten YAUD0007/ 27.01.09...
  • Seite 108 Proline Kryomate Einfluß Umgebungstemperatur bei luftgekühlten Kryomaten Technische Daten YAUD0007 / 27.01.09...

  • Seite 109: Index
