Korrekt ausgerichtet

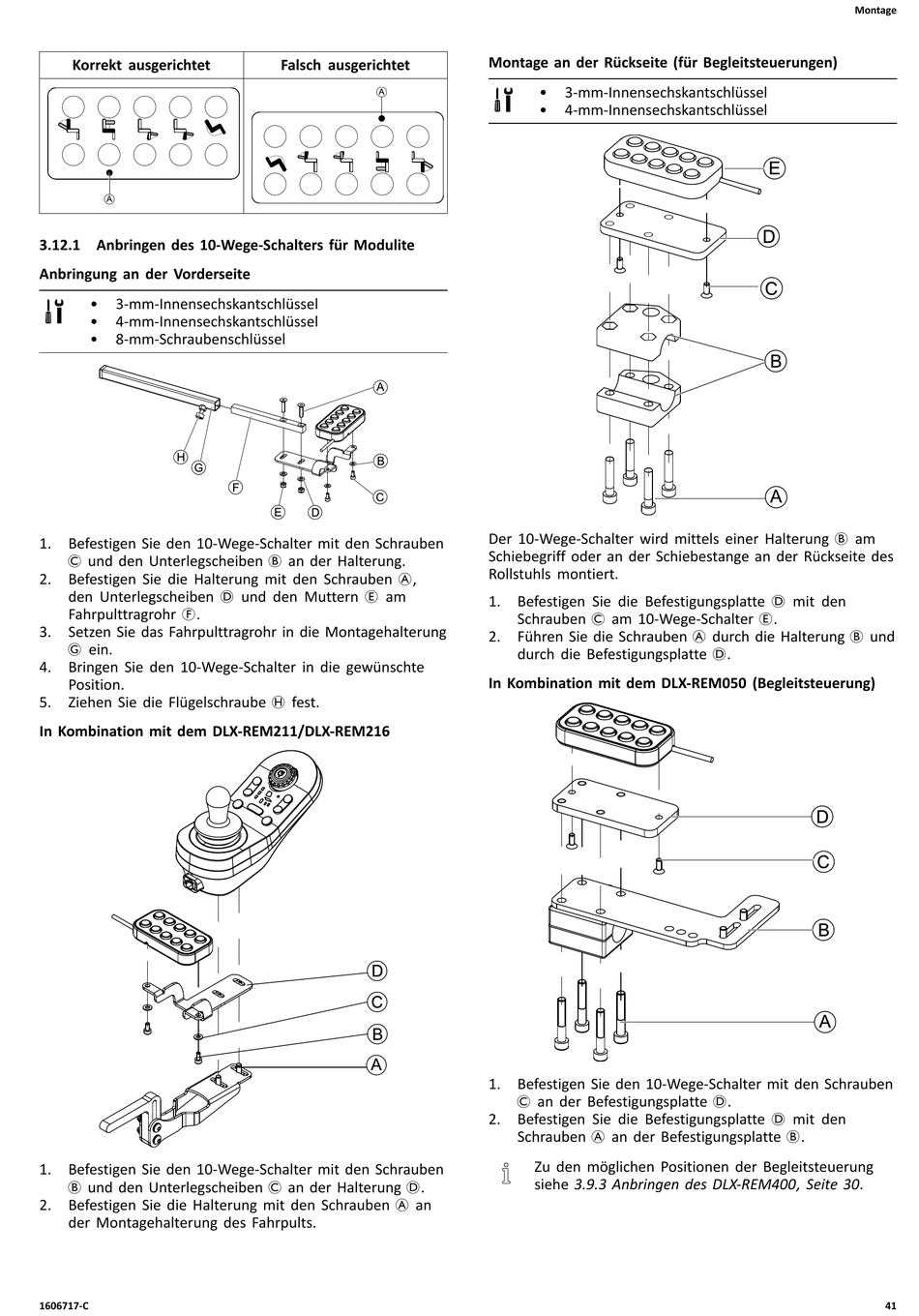

3.12.1 Anbringen des 10-Wege-Schalters für Modulite
Anbringung an der Vorderseite
• 3-mm-Innensechskantschlüssel
• 4-mm-Innensechskantschlüssel
• 8-mm-Schraubenschlüssel
1. Befestigen Sie den 10-Wege-Schalter mit den Schrauben
C und den Unterlegscheiben B an der Halterung.
2. Befestigen Sie die Halterung mit den Schrauben A,
den Unterlegscheiben D und den Muttern E am
Fahrpulttragrohr F.
3. Setzen Sie das Fahrpulttragrohr in die Montagehalterung
G ein.
4. Bringen Sie den 10-Wege-Schalter in die gewünschte
Position.
5. Ziehen Sie die Flügelschraube H fest.
In Kombination mit dem DLX-REM211/DLX-REM216
1. Befestigen Sie den 10-Wege-Schalter mit den Schrauben
B und den Unterlegscheiben C an der Halterung D.
2. Befestigen Sie die Halterung mit den Schrauben A an
der Montagehalterung des Fahrpults.
1606717-C
Falsch ausgerichtet
Montage an der Rückseite (für Begleitsteuerungen)
• 3-mm-Innensechskantschlüssel
• 4-mm-Innensechskantschlüssel
Der 10-Wege-Schalter wird mittels einer Halterung B am
Schiebegriff oder an der Schiebestange an der Rückseite des
Rollstuhls montiert.
1. Befestigen Sie die Befestigungsplatte D mit den
Schrauben C am 10-Wege-Schalter E.
2. Führen Sie die Schrauben A durch die Halterung B und
durch die Befestigungsplatte D.
In Kombination mit dem DLX-REM050 (Begleitsteuerung)
1. Befestigen Sie den 10-Wege-Schalter mit den Schrauben
C an der Befestigungsplatte D.
2. Befestigen Sie die Befestigungsplatte D mit den
Schrauben A an der Befestigungsplatte B.
Zu den möglichen Positionen der Begleitsteuerung
siehe 3.9.3 Anbringen des DLX-REM400, Seite 30.
Montage
41
