Invacare® LiNX

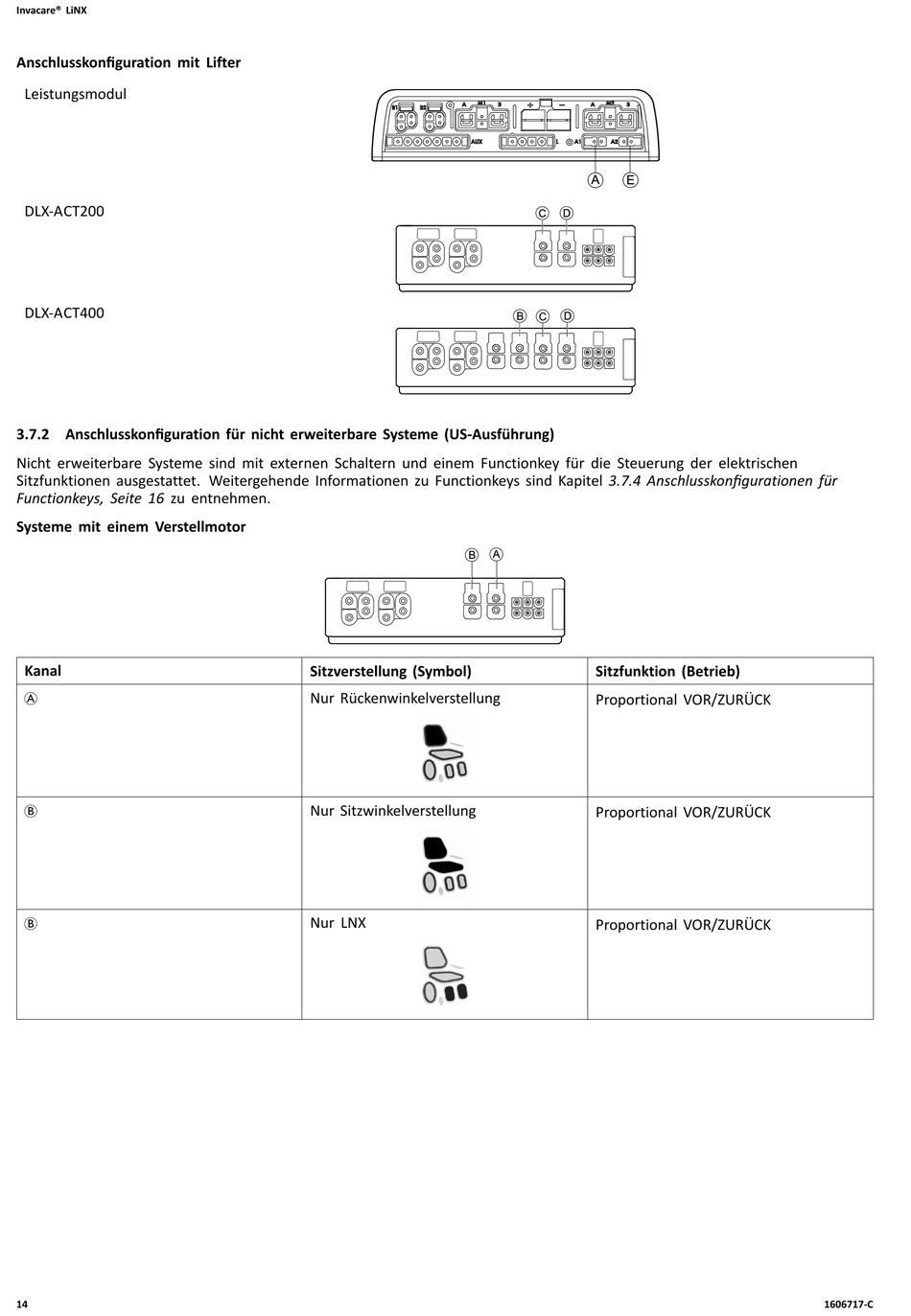

Anschlusskonfiguration mit Lifter
Leistungsmodul
DLX-ACT200
DLX-ACT400
3.7.2 Anschlusskonfiguration für nicht erweiterbare Systeme (US-Ausführung)
Nicht erweiterbare Systeme sind mit externen Schaltern und einem Functionkey für die Steuerung der elektrischen
Sitzfunktionen ausgestattet. Weitergehende Informationen zu Functionkeys sind Kapitel 3.7.4 Anschlusskonfigurationen für
Functionkeys, Seite 16 zu entnehmen.
Systeme mit einem Verstellmotor
Kanal
A
B
B
14
Sitzverstellung (Symbol)
Nur Rückenwinkelverstellung
Nur Sitzwinkelverstellung
Nur LNX
Sitzfunktion (Betrieb)
Proportional VOR/ZURÜCK
Proportional VOR/ZURÜCK
Proportional VOR/ZURÜCK
1606717-C
