Anschlusskonfiguration Für Systeme Mit Dlx-Rem400 Und Dlx-Rem500 (Mit Ultra Low Maxx-Sitz) - Invacare LiNX DLX-REM210 Servicehandbuch

Systeme mit zwei Verstellmotoren
Kanal Sitzverstellung
(Symbol)
A Sitzwinkel-
verstellung
Lifter
B

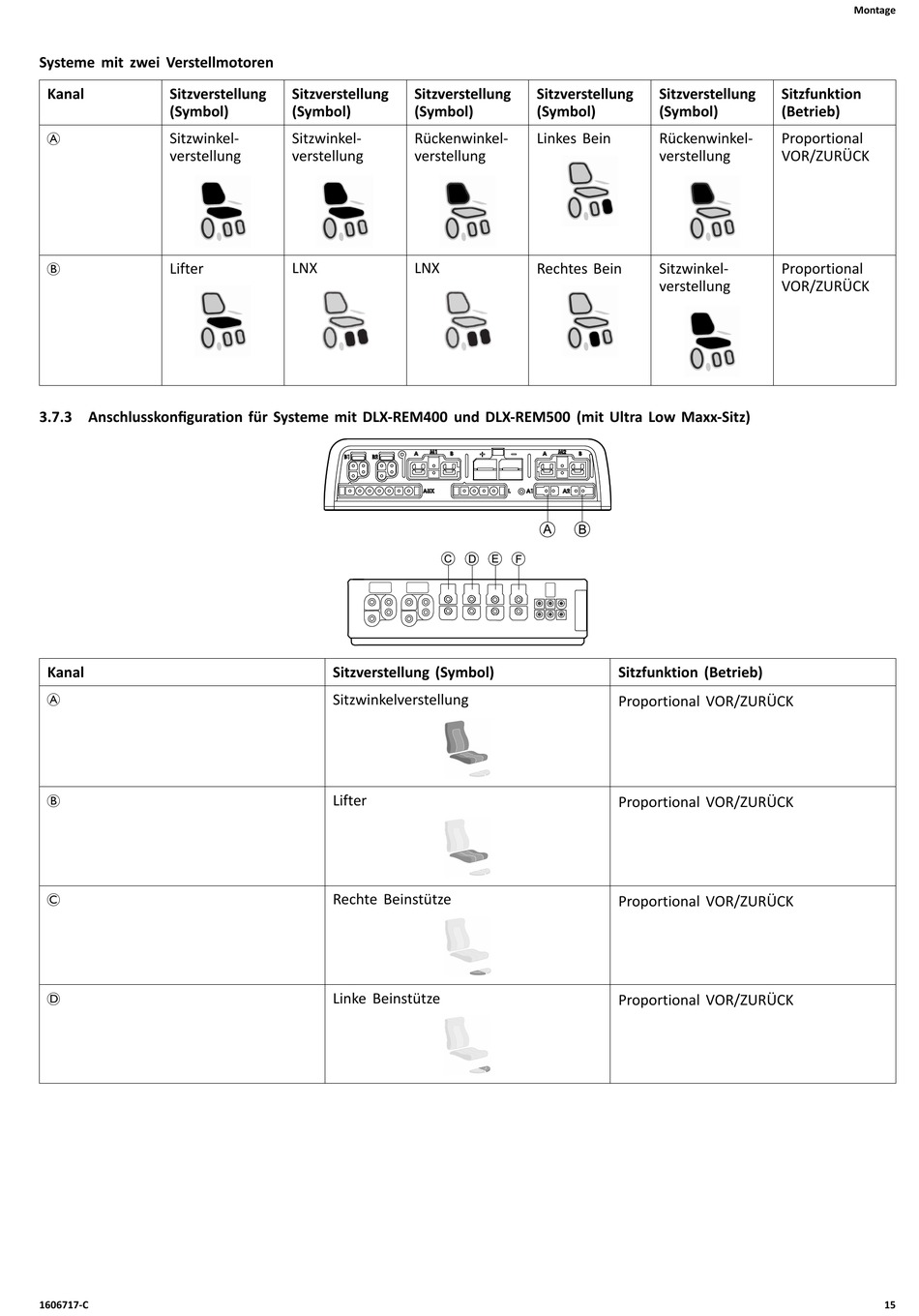

3.7.3 Anschlusskonfiguration für Systeme mit DLX-REM400 und DLX-REM500 (mit Ultra Low Maxx-Sitz)
Kanal
A
B
C
D
1606717-C
Sitzverstellung Sitzverstellung
(Symbol) (Symbol)
Sitzwinkel- Rückenwinkel-
verstellung verstellung
LNX LNX
Sitzverstellung (Symbol)
Sitzwinkelverstellung
Lifter
Rechte Beinstütze
Linke Beinstütze
Sitzverstellung Sitzverstellung
(Symbol) (Symbol)
Linkes Bein Rückenwinkel-
verstellung
Rechtes Bein Sitzwinkel-
verstellung
Sitzfunktion (Betrieb)
Proportional VOR/ZURÜCK
Proportional VOR/ZURÜCK
Proportional VOR/ZURÜCK
Proportional VOR/ZURÜCK
Montage
Sitzfunktion
(Betrieb)
Proportional
VOR/ZURÜCK
Proportional
VOR/ZURÜCK
15
