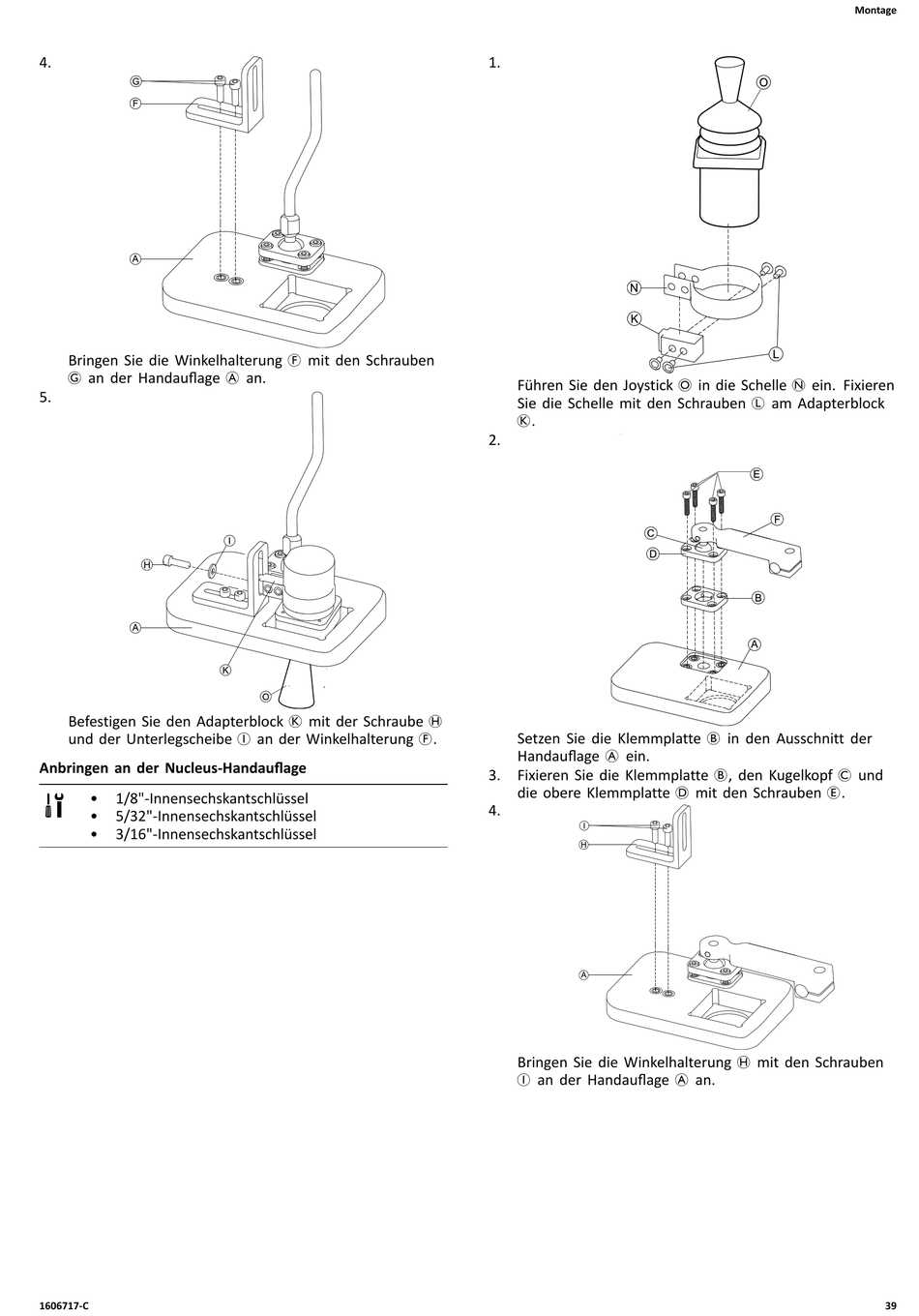

4.
Bringen Sie die Winkelhalterung F mit den Schrauben
G an der Handauflage A an.
5.
Befestigen Sie den Adapterblock K mit der Schraube H
und der Unterlegscheibe I an der Winkelhalterung F.
Anbringen an der Nucleus-Handauflage
•
1/8"-Innensechskantschlüssel
•
5/32"-Innensechskantschlüssel
•
3/16"-Innensechskantschlüssel
1606717-C
1.
Führen Sie den Joystick O in die Schelle N ein. Fixieren
Sie die Schelle mit den Schrauben L am Adapterblock
K.
2.
Setzen Sie die Klemmplatte B in den Ausschnitt der
Handauflage A ein.
3. Fixieren Sie die Klemmplatte B, den Kugelkopf C und
die obere Klemmplatte D mit den Schrauben E.
4.
Bringen Sie die Winkelhalterung H mit den Schrauben
I an der Handauflage A an.
Montage
39
