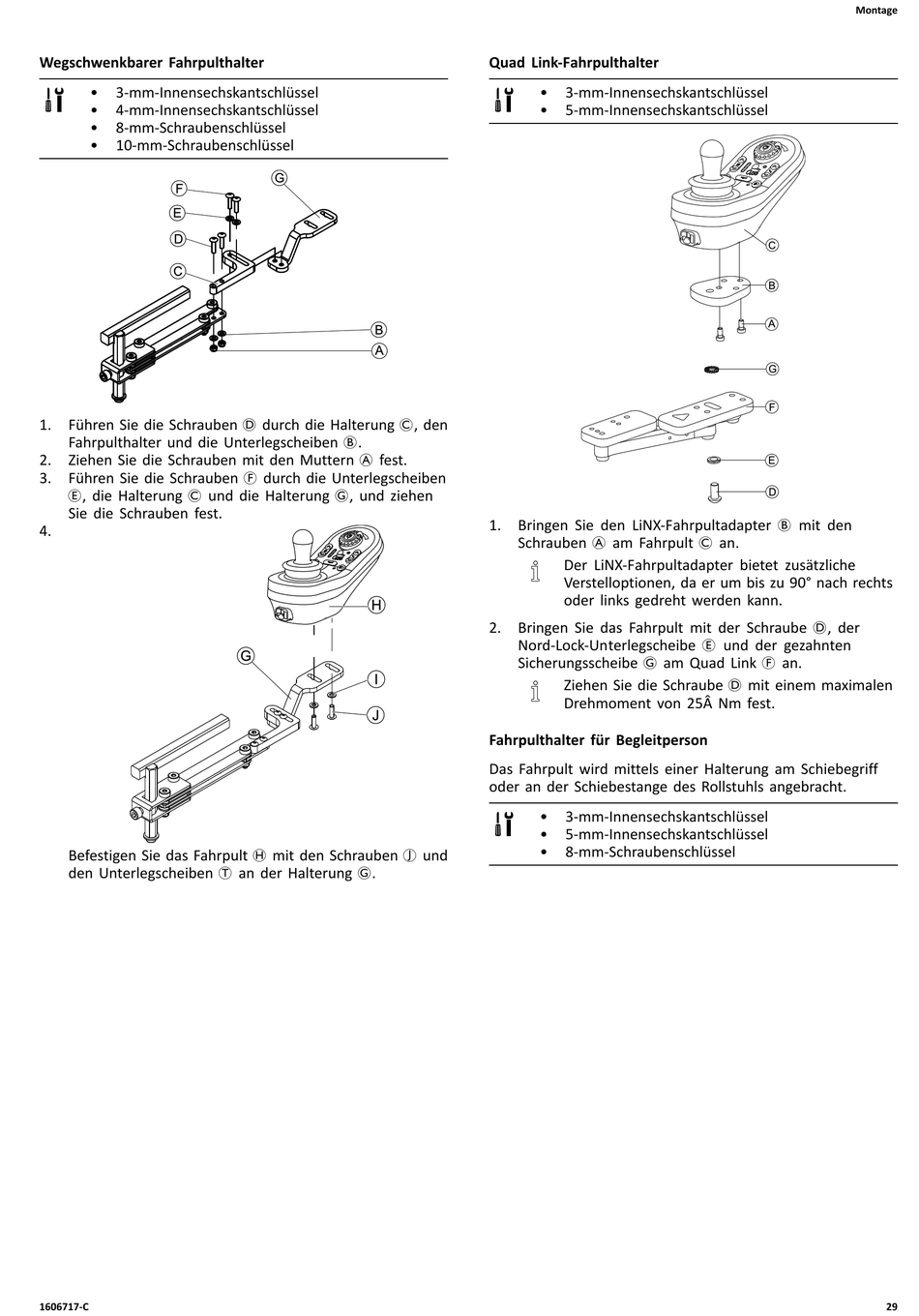

Wegschwenkbarer Fahrpulthalter
•
3-mm-Innensechskantschlüssel
•
4-mm-Innensechskantschlüssel
•
8-mm-Schraubenschlüssel
•
10-mm-Schraubenschlüssel
1. Führen Sie die Schrauben D durch die Halterung C, den
Fahrpulthalter und die Unterlegscheiben B.
2. Ziehen Sie die Schrauben mit den Muttern A fest.
3. Führen Sie die Schrauben F durch die Unterlegscheiben
E, die Halterung C und die Halterung G, und ziehen
Sie die Schrauben fest.
4.
Befestigen Sie das Fahrpult H mit den Schrauben J und
den Unterlegscheiben T an der Halterung G.
1606717-C
Quad Link-Fahrpulthalter
•
3-mm-Innensechskantschlüssel
•
5-mm-Innensechskantschlüssel
1. Bringen Sie den LiNX-Fahrpultadapter B mit den
Schrauben A am Fahrpult C an.
Der LiNX-Fahrpultadapter bietet zusätzliche
Verstelloptionen, da er um bis zu 90° nach rechts
oder links gedreht werden kann.
2. Bringen Sie das Fahrpult mit der Schraube D, der
Nord-Lock-Unterlegscheibe E und der gezahnten
Sicherungsscheibe G am Quad Link F an.
Ziehen Sie die Schraube D mit einem maximalen
Drehmoment von 25Â Nm fest.
Fahrpulthalter für Begleitperson
Das Fahrpult wird mittels einer Halterung am Schiebegriff
oder an der Schiebestange des Rollstuhls angebracht.
•
3-mm-Innensechskantschlüssel
•
5-mm-Innensechskantschlüssel
•
8-mm-Schraubenschlüssel
Montage
29
