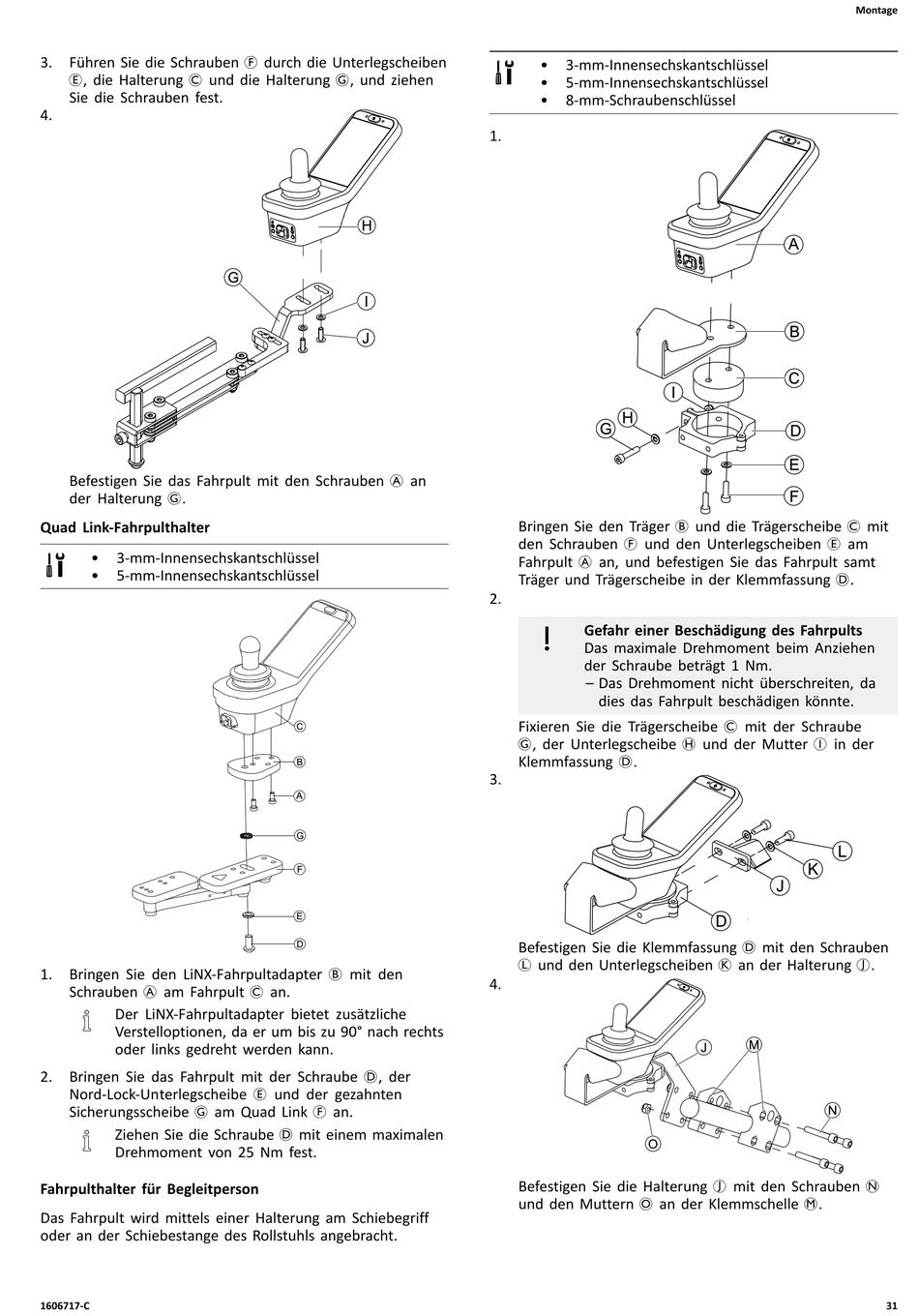

3. Führen Sie die Schrauben F durch die Unterlegscheiben
E, die Halterung C und die Halterung G, und ziehen
Sie die Schrauben fest.
4.
Befestigen Sie das Fahrpult mit den Schrauben A an
der Halterung G.
Quad Link-Fahrpulthalter
•
3-mm-Innensechskantschlüssel
•
5-mm-Innensechskantschlüssel
1. Bringen Sie den LiNX-Fahrpultadapter B mit den
Schrauben A am Fahrpult C an.
Der LiNX-Fahrpultadapter bietet zusätzliche
Verstelloptionen, da er um bis zu 90° nach rechts
oder links gedreht werden kann.
2. Bringen Sie das Fahrpult mit der Schraube D, der
Nord-Lock-Unterlegscheibe E und der gezahnten
Sicherungsscheibe G am Quad Link F an.
Ziehen Sie die Schraube D mit einem maximalen
Drehmoment von 25 Nm fest.
Fahrpulthalter für Begleitperson
Das Fahrpult wird mittels einer Halterung am Schiebegriff
oder an der Schiebestange des Rollstuhls angebracht.
1606717-C
•
3-mm-Innensechskantschlüssel
•
5-mm-Innensechskantschlüssel
•
8-mm-Schraubenschlüssel
1.
Bringen Sie den Träger B und die Trägerscheibe C mit
den Schrauben F und den Unterlegscheiben E am
Fahrpult A an, und befestigen Sie das Fahrpult samt
Träger und Trägerscheibe in der Klemmfassung D.
2.
Gefahr einer Beschädigung des Fahrpults
Das maximale Drehmoment beim Anziehen
der Schraube beträgt 1 Nm.
– Das Drehmoment nicht überschreiten, da
dies das Fahrpult beschädigen könnte.
Fixieren Sie die Trägerscheibe C mit der Schraube
G, der Unterlegscheibe H und der Mutter I in der
Klemmfassung D.
3.
Befestigen Sie die Klemmfassung D mit den Schrauben
L und den Unterlegscheiben K an der Halterung J.
4.
Befestigen Sie die Halterung J mit den Schrauben N
und den Muttern O an der Klemmschelle M.
Montage
31
