Invacare® LiNX

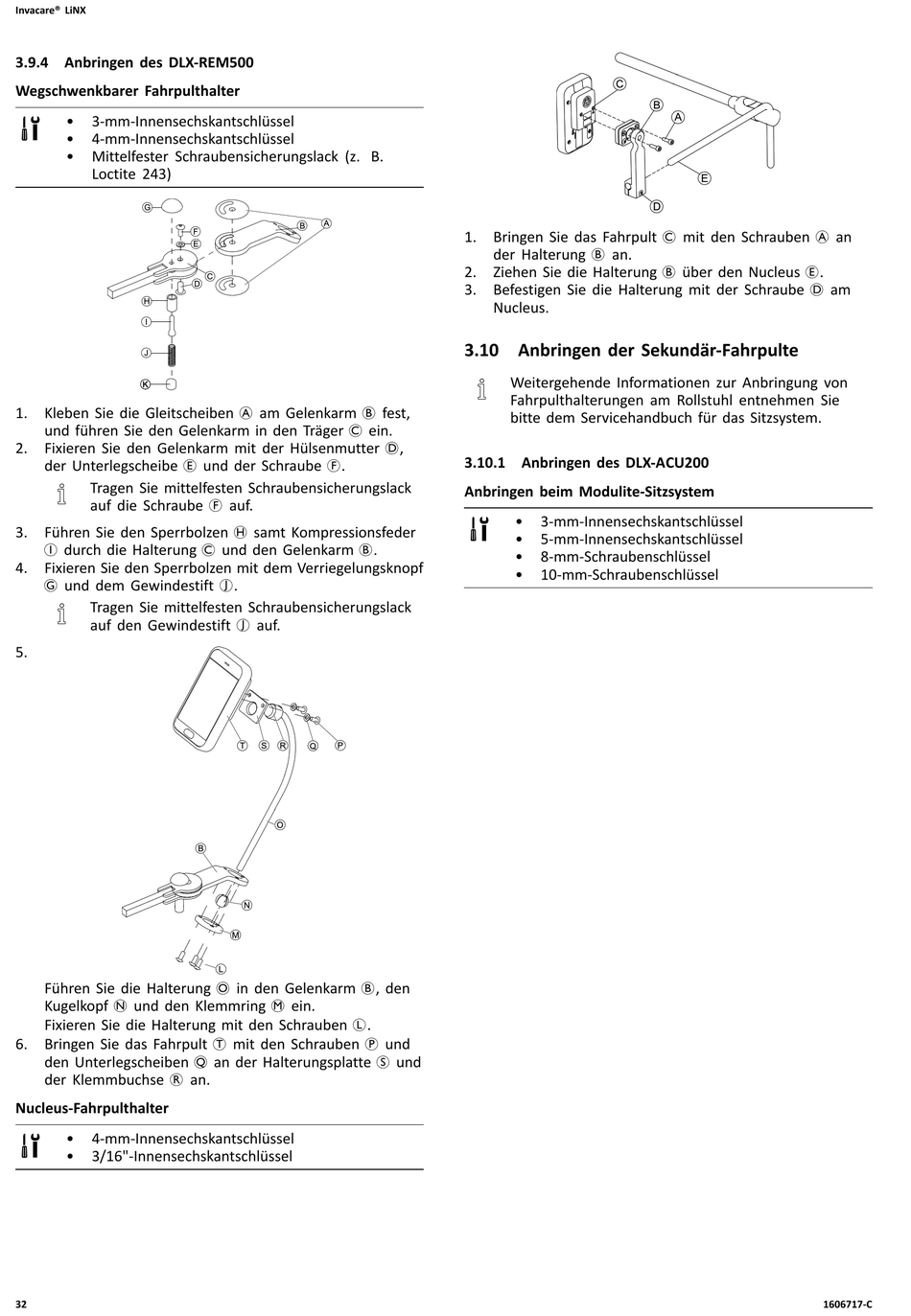

3.9.4 Anbringen des DLX-REM500
Wegschwenkbarer Fahrpulthalter
•
3-mm-Innensechskantschlüssel
•
4-mm-Innensechskantschlüssel
•
Mittelfester Schraubensicherungslack (z. B.
Loctite 243)
1. Kleben Sie die Gleitscheiben A am Gelenkarm B fest,
und führen Sie den Gelenkarm in den Träger C ein.
2. Fixieren Sie den Gelenkarm mit der Hülsenmutter D,
der Unterlegscheibe E und der Schraube F.
Tragen Sie mittelfesten Schraubensicherungslack
auf die Schraube F auf.
3. Führen Sie den Sperrbolzen H samt Kompressionsfeder
I durch die Halterung C und den Gelenkarm B.
4. Fixieren Sie den Sperrbolzen mit dem Verriegelungsknopf
G und dem Gewindestift J.
Tragen Sie mittelfesten Schraubensicherungslack
auf den Gewindestift J auf.
5.
Führen Sie die Halterung O in den Gelenkarm B, den
Kugelkopf N und den Klemmring M ein.
Fixieren Sie die Halterung mit den Schrauben L.
6. Bringen Sie das Fahrpult T mit den Schrauben P und
den Unterlegscheiben Q an der Halterungsplatte S und
der Klemmbuchse R an.
Nucleus-Fahrpulthalter
•
4-mm-Innensechskantschlüssel
•
3/16"-Innensechskantschlüssel
32
1. Bringen Sie das Fahrpult C mit den Schrauben A an
der Halterung B an.
2. Ziehen Sie die Halterung B über den Nucleus E.
3. Befestigen Sie die Halterung mit der Schraube D am
Nucleus.
3.10 Anbringen der Sekundär-Fahrpulte
Weitergehende Informationen zur Anbringung von
Fahrpulthalterungen am Rollstuhl entnehmen Sie
bitte dem Servicehandbuch für das Sitzsystem.
3.10.1 Anbringen des DLX-ACU200
Anbringen beim Modulite-Sitzsystem
•
3-mm-Innensechskantschlüssel
•
5-mm-Innensechskantschlüssel
•
8-mm-Schraubenschlüssel
•
10-mm-Schraubenschlüssel
1606717-C
