Invacare LiNX DLX-REM210 Servicehandbuch Seite 20

Invacare® LiNX
Die Kabellänge kann in Abhängigkeit von der Befestigungsposition des Primär- und des Sekundär-Fahrpults variieren.
Modell
Kite
Spectra XTR 2 HD, Bora/Spectra XTR
Standard
TDX SP2
Storm 4 , Storm 4 X-plore

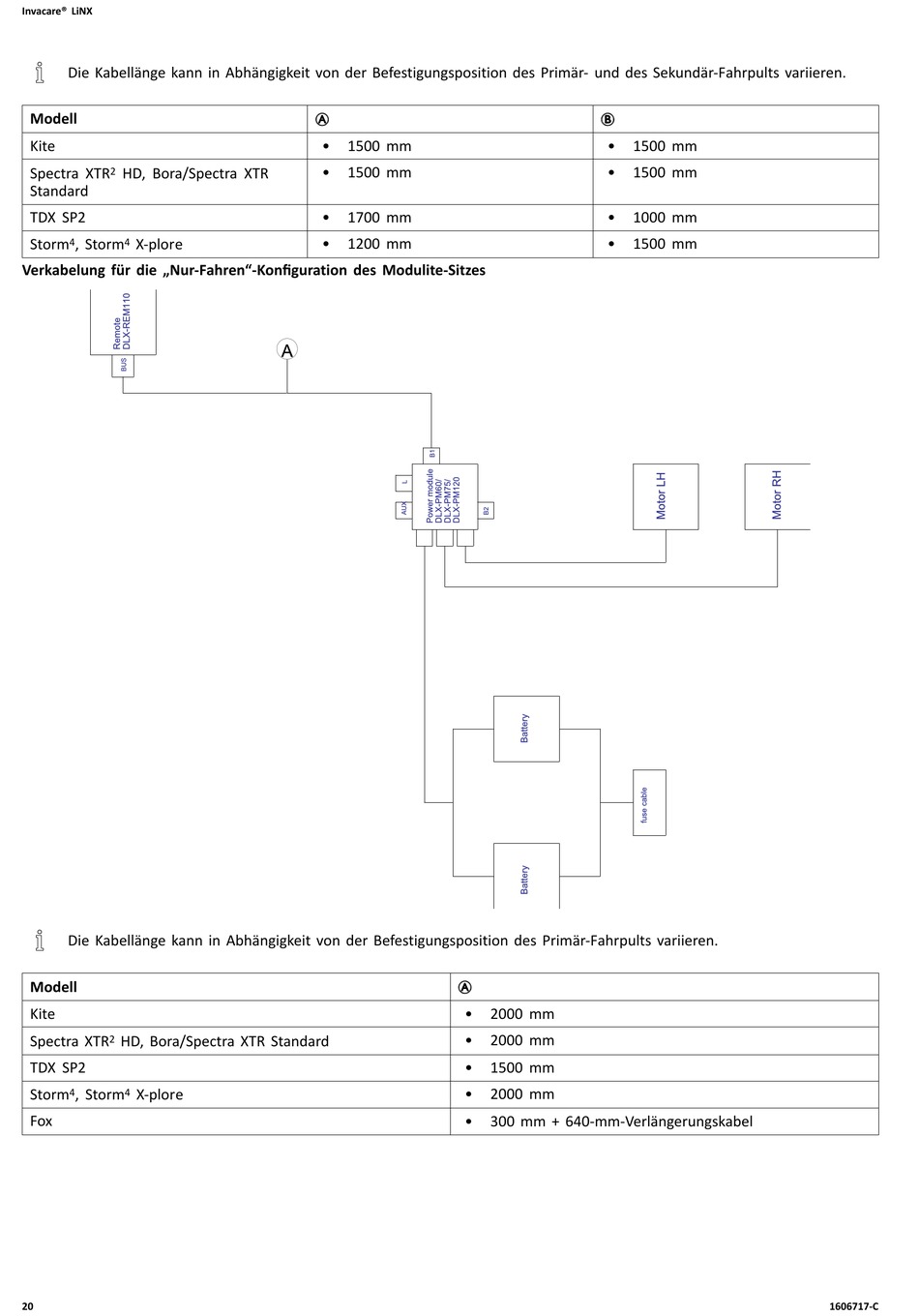

Verkabelung für die „Nur-Fahren"-Konfiguration des Modulite-Sitzes
Die Kabellänge kann in Abhängigkeit von der Befestigungsposition des Primär-Fahrpults variieren.
Modell
Kite
Spectra XTR 2 HD, Bora/Spectra XTR Standard
TDX SP2
Storm 4 , Storm 4 X-plore
Fox
20
A A A
• 1500 mm
• 1500 mm
• 1700 mm
• 1200 mm
A A A
•
•
•
•
•
B B B
• 1500 mm
• 1500 mm
• 1000 mm
• 1500 mm
2000 mm
2000 mm
1500 mm
2000 mm
300 mm + 640-mm-Verlängerungskabel
1606717-C
