1.

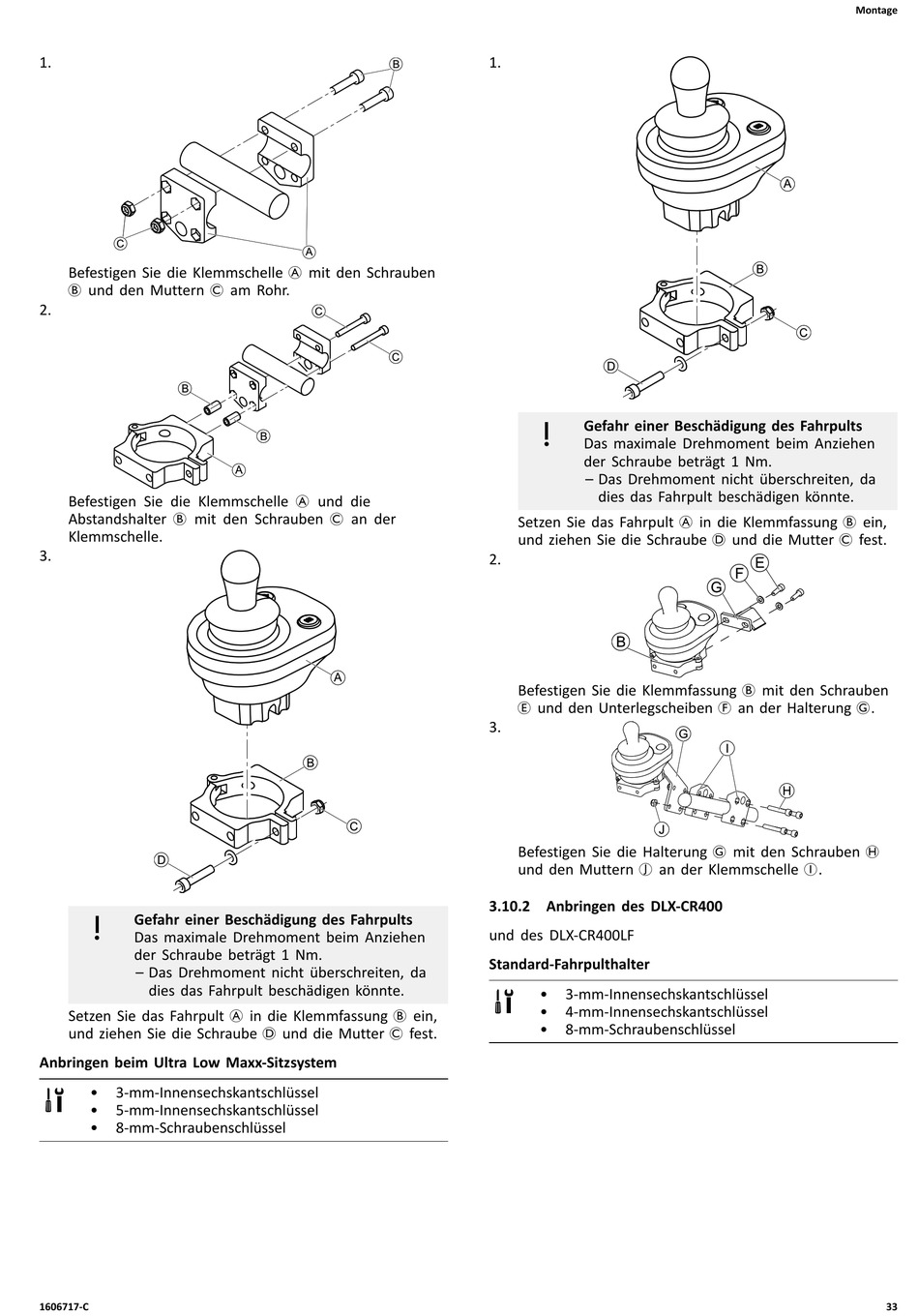

Befestigen Sie die Klemmschelle A mit den Schrauben
B und den Muttern C am Rohr.
2.
Befestigen Sie die Klemmschelle A und die
Abstandshalter B mit den Schrauben C an der
Klemmschelle.
3.
Gefahr einer Beschädigung des Fahrpults
Das maximale Drehmoment beim Anziehen
der Schraube beträgt 1 Nm.
– Das Drehmoment nicht überschreiten, da
dies das Fahrpult beschädigen könnte.
Setzen Sie das Fahrpult A in die Klemmfassung B ein,
und ziehen Sie die Schraube D und die Mutter C fest.
Anbringen beim Ultra Low Maxx-Sitzsystem
•
3-mm-Innensechskantschlüssel
•
5-mm-Innensechskantschlüssel
•
8-mm-Schraubenschlüssel
1606717-C
1.
Gefahr einer Beschädigung des Fahrpults
Das maximale Drehmoment beim Anziehen
der Schraube beträgt 1 Nm.
– Das Drehmoment nicht überschreiten, da
dies das Fahrpult beschädigen könnte.
Setzen Sie das Fahrpult A in die Klemmfassung B ein,
und ziehen Sie die Schraube D und die Mutter C fest.
2.
Befestigen Sie die Klemmfassung B mit den Schrauben
E und den Unterlegscheiben F an der Halterung G.
3.
Befestigen Sie die Halterung G mit den Schrauben H
und den Muttern J an der Klemmschelle I.
3.10.2 Anbringen des DLX-CR400
und des DLX-CR400LF
Standard-Fahrpulthalter
•
3-mm-Innensechskantschlüssel
•
4-mm-Innensechskantschlüssel
•
8-mm-Schraubenschlüssel
Montage
33
