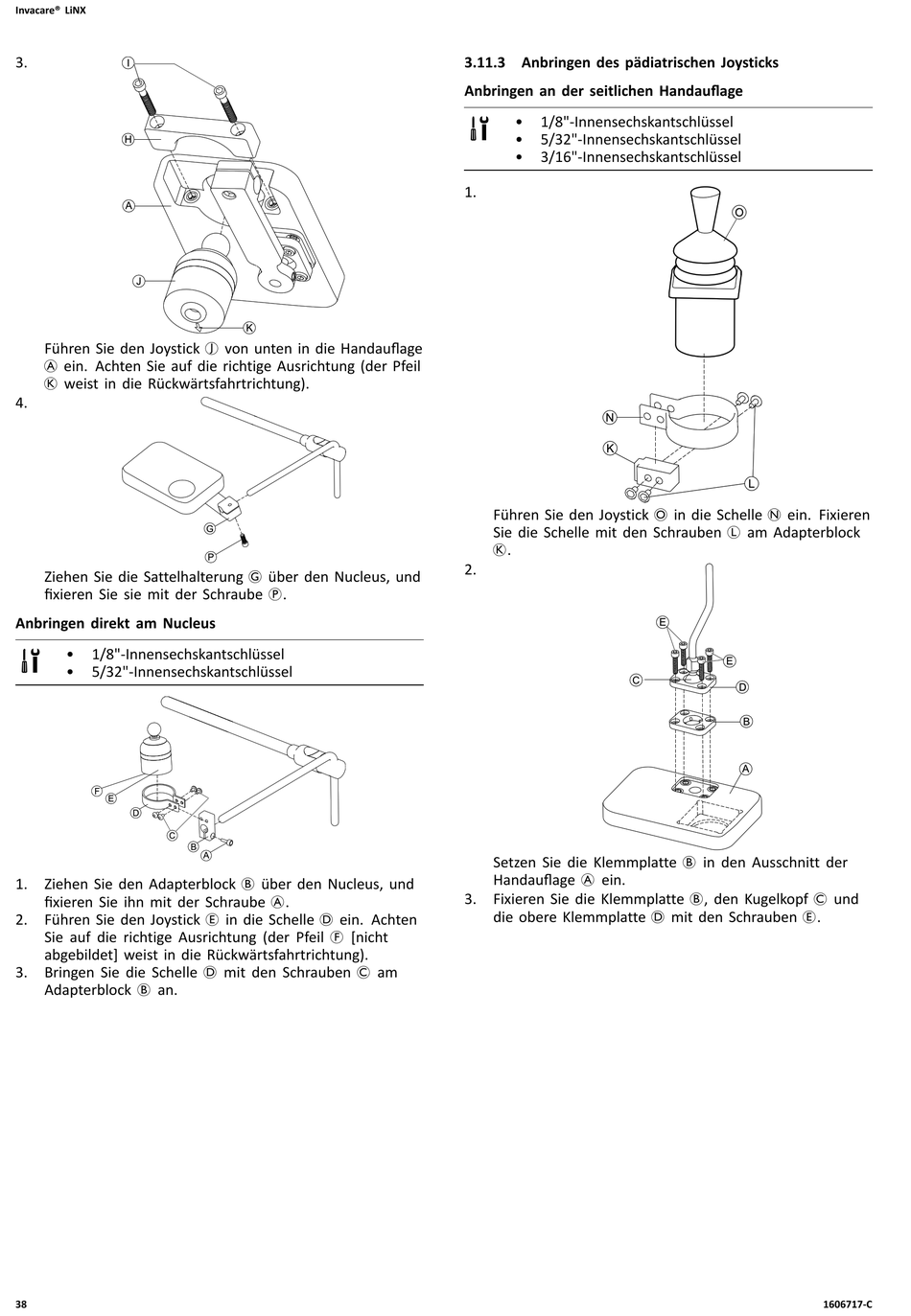

Invacare® LiNX
3.
Führen Sie den Joystick J von unten in die Handauflage
A ein. Achten Sie auf die richtige Ausrichtung (der Pfeil
K weist in die Rückwärtsfahrtrichtung).
4.
Ziehen Sie die Sattelhalterung G über den Nucleus, und
fixieren Sie sie mit der Schraube P.
Anbringen direkt am Nucleus
•
1/8"-Innensechskantschlüssel
•
5/32"-Innensechskantschlüssel
1. Ziehen Sie den Adapterblock B über den Nucleus, und
fixieren Sie ihn mit der Schraube A.
2. Führen Sie den Joystick E in die Schelle D ein. Achten
Sie auf die richtige Ausrichtung (der Pfeil F [nicht
abgebildet] weist in die Rückwärtsfahrtrichtung).
3. Bringen Sie die Schelle D mit den Schrauben C am
Adapterblock B an.
38
3.11.3 Anbringen des pädiatrischen Joysticks
Anbringen an der seitlichen Handauflage
•
1/8"-Innensechskantschlüssel
•
5/32"-Innensechskantschlüssel
•
3/16"-Innensechskantschlüssel
1.
Führen Sie den Joystick O in die Schelle N ein. Fixieren
Sie die Schelle mit den Schrauben L am Adapterblock
K.
2.
Setzen Sie die Klemmplatte B in den Ausschnitt der
Handauflage A ein.
3. Fixieren Sie die Klemmplatte B, den Kugelkopf C und
die obere Klemmplatte D mit den Schrauben E.
1606717-C
