Invacare® LiNX
Kanal
E
F

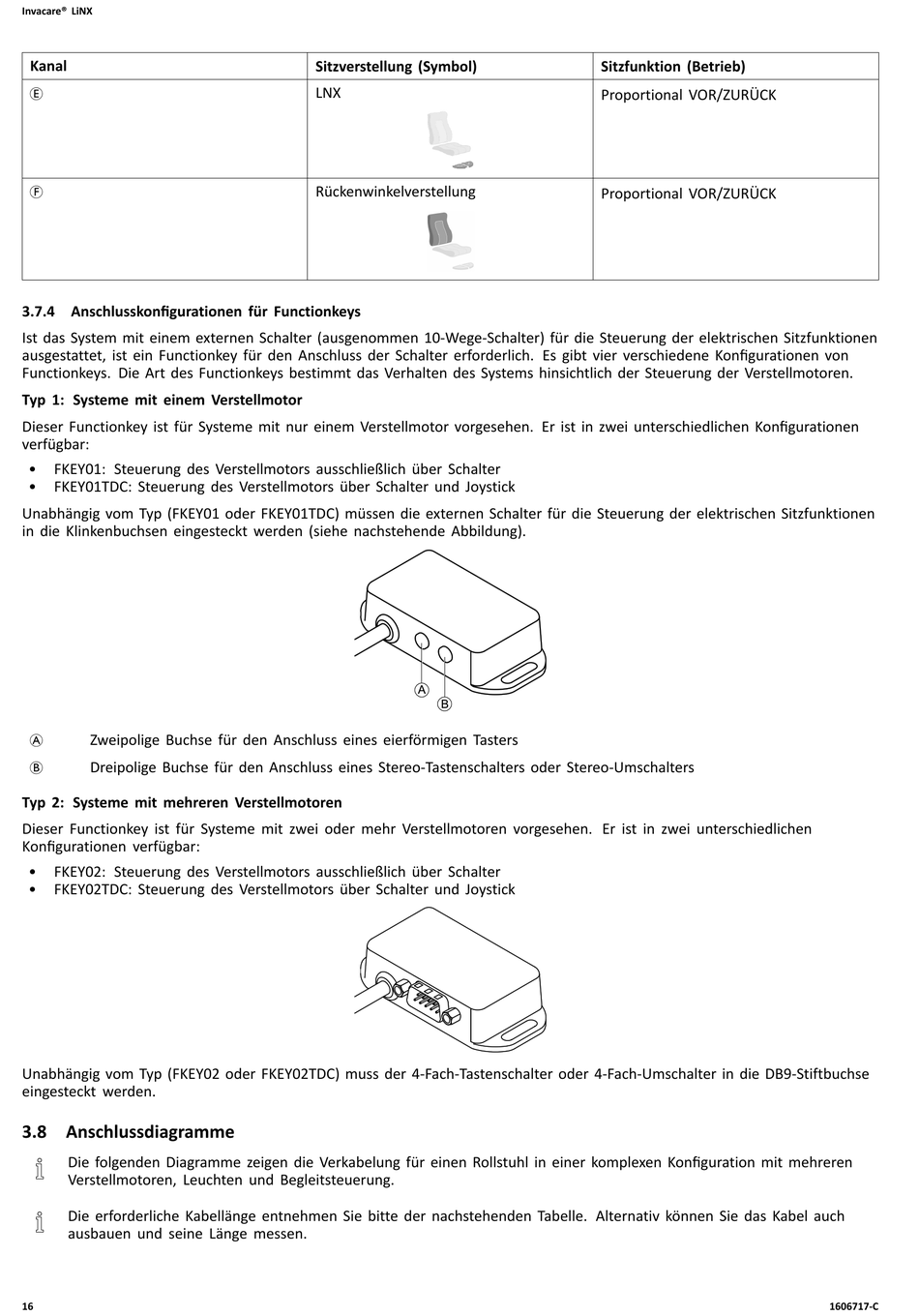

3.7.4 Anschlusskonfigurationen für Functionkeys
Ist das System mit einem externen Schalter (ausgenommen 10-Wege-Schalter) für die Steuerung der elektrischen Sitzfunktionen
ausgestattet, ist ein Functionkey für den Anschluss der Schalter erforderlich. Es gibt vier verschiedene Konfigurationen von
Functionkeys. Die Art des Functionkeys bestimmt das Verhalten des Systems hinsichtlich der Steuerung der Verstellmotoren.
Typ 1: Systeme mit einem Verstellmotor
Dieser Functionkey ist für Systeme mit nur einem Verstellmotor vorgesehen. Er ist in zwei unterschiedlichen Konfigurationen
verfügbar:
•
FKEY01: Steuerung des Verstellmotors ausschließlich über Schalter
•
FKEY01TDC: Steuerung des Verstellmotors über Schalter und Joystick
Unabhängig vom Typ (FKEY01 oder FKEY01TDC) müssen die externen Schalter für die Steuerung der elektrischen Sitzfunktionen
in die Klinkenbuchsen eingesteckt werden (siehe nachstehende Abbildung).
Zweipolige Buchse für den Anschluss eines eierförmigen Tasters
A
B
Dreipolige Buchse für den Anschluss eines Stereo-Tastenschalters oder Stereo-Umschalters
Typ 2: Systeme mit mehreren Verstellmotoren
Dieser Functionkey ist für Systeme mit zwei oder mehr Verstellmotoren vorgesehen. Er ist in zwei unterschiedlichen
Konfigurationen verfügbar:
•
FKEY02: Steuerung des Verstellmotors ausschließlich über Schalter
•
FKEY02TDC: Steuerung des Verstellmotors über Schalter und Joystick
Unabhängig vom Typ (FKEY02 oder FKEY02TDC) muss der 4-Fach-Tastenschalter oder 4-Fach-Umschalter in die DB9-Stiftbuchse
eingesteckt werden.
3.8 Anschlussdiagramme
Die folgenden Diagramme zeigen die Verkabelung für einen Rollstuhl in einer komplexen Konfiguration mit mehreren
Verstellmotoren, Leuchten und Begleitsteuerung.
Die erforderliche Kabellänge entnehmen Sie bitte der nachstehenden Tabelle. Alternativ können Sie das Kabel auch
ausbauen und seine Länge messen.
16
Sitzverstellung (Symbol)
LNX
Rückenwinkelverstellung
Sitzfunktion (Betrieb)
Proportional VOR/ZURÜCK
Proportional VOR/ZURÜCK
1606717-C
