3.0 MX2-R
3.4 Vor der Montage: Ausrichtung der Klemme für das
MX2-Gestänge: Fortsetzung
WARNUNG! Gefahr schwerer Verletzungen
Stellen Sie bei der Bestimmung der endgültigen Montageposition für die Invacare
®
Matrx
MX2-Rückenlehne sicher, dass die Stabilität des Rollstuhls nicht
beeinträchtigt wird.
Die Justierung der vorderen und der hinteren Position der Rückenlehne wirkt sich auf
den Schwerpunkt des Benutzers im Rollstuhl aus. Eine nach hinten geneigte
Rückenstellung kann die hintere Stabilität des Rollstuhls erheblich beeinträchtigen.
Dementsprechendkann eine nach vorne geneigte Rückenstellung die vordere Stabilität
des Rollstuhls beeinträchtigen.

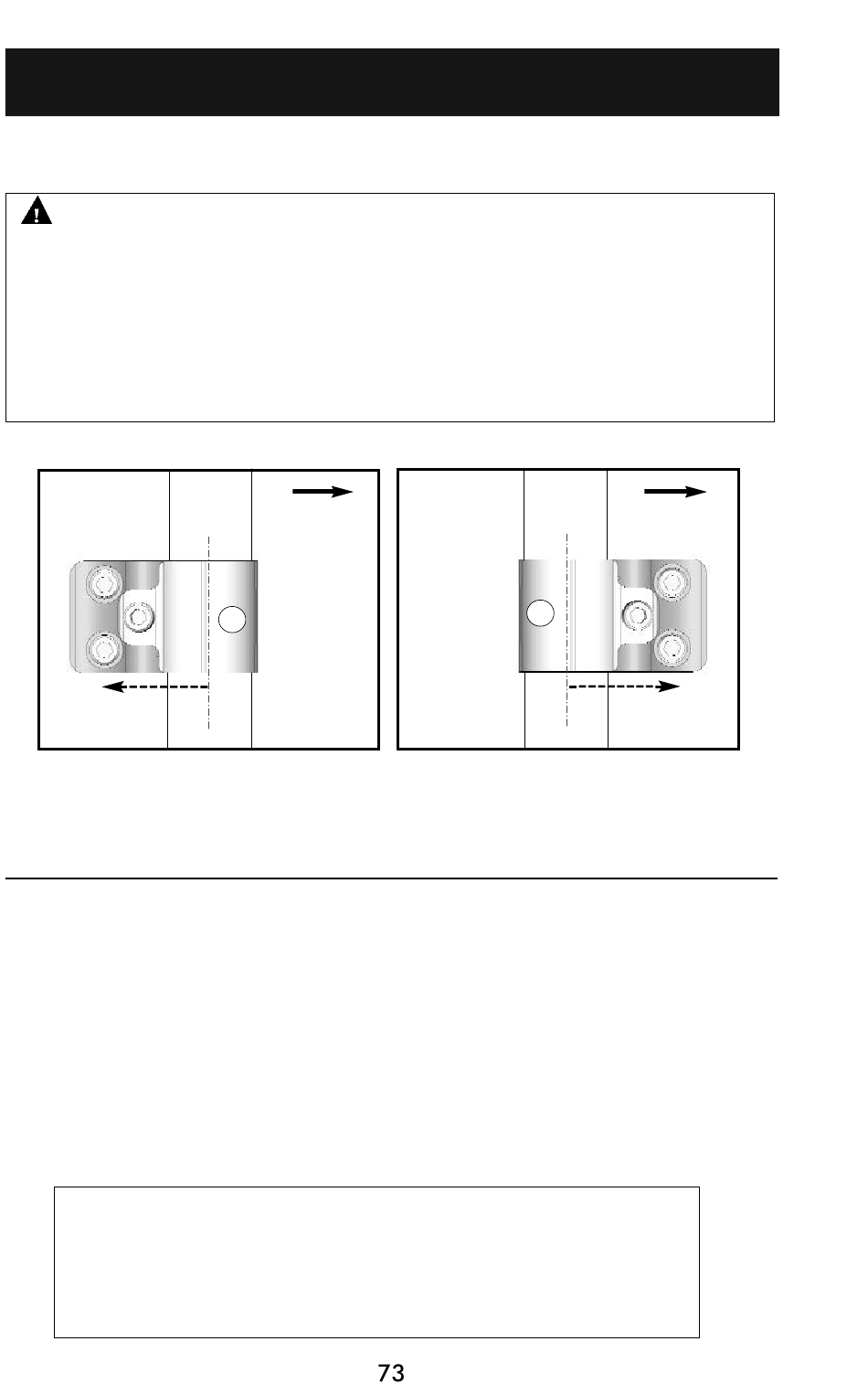

Ausrichtung der Klemme für das MX2-Gestänge
Abb. 2a
38 mm (1,5")
Standardkonfiguration –
Klemme für Gestänge
(maximale Sitztiefe)
3.5 Anbringen der Klemmen für das MX2-Gestänge:
Die Klemmen für das MX2-Gestänge sind so konzipiert, dass eine Anbringung am
hinteren Rahmenrohr mit einem Durchmesser von 25 mm (1"), 22 mm (7/8") und
19 mm (3/4") möglich ist. (Kunststoffeinsätze (A) sind für hintere Rahmenrohre mit
kleineren Durchmessern erhältlich*.)
1
Entfernen Sie die Rückenlehne des Rollstuhls (sofern vorhanden).
2
Bringen Sie die Klemmenbaugruppe für Gestänge (B) lose am jeweiligen hinteren
Rahmenrohr in der gewünschten Ausrichtung an (eine Montageübersicht ist
Abb. 3 und Abb. 4 zu entnehmen).
*Anpassen der Größe unterschiedlich langer hinterer
Rahmenrohre:
25-mm-Gestänge (1") – Keine Kunststoffeinsätze erforderlich
22-mm-Gestänge (7/8") – 22-mm-Kunststoffeinsätze (7/8") anbringen (x2)
19-mm-Gestänge (3/4") – 19-mm-Kunststoffeinsätze (3/4") anbringen (x2)
ÜCKENLEHNE
Vorderseite des
Rollstuhls
A
– F F
M
ESTE
Abb. 2b
A
38 mm (1,5")
Umgekehrte Konfiguration –
Klemme für Gestänge
(minimale Sitztiefe)
ONTAGE
Vorderseite des
Rollstuhls
®
