Konfiguration
A
B
C
D
E 1
F
G
H
I
J
K
1
Busanschluss wahlweise für DLX-CR400 oder für Fahrpult-Stoppschalter. Eine Kombination ist nicht möglich.

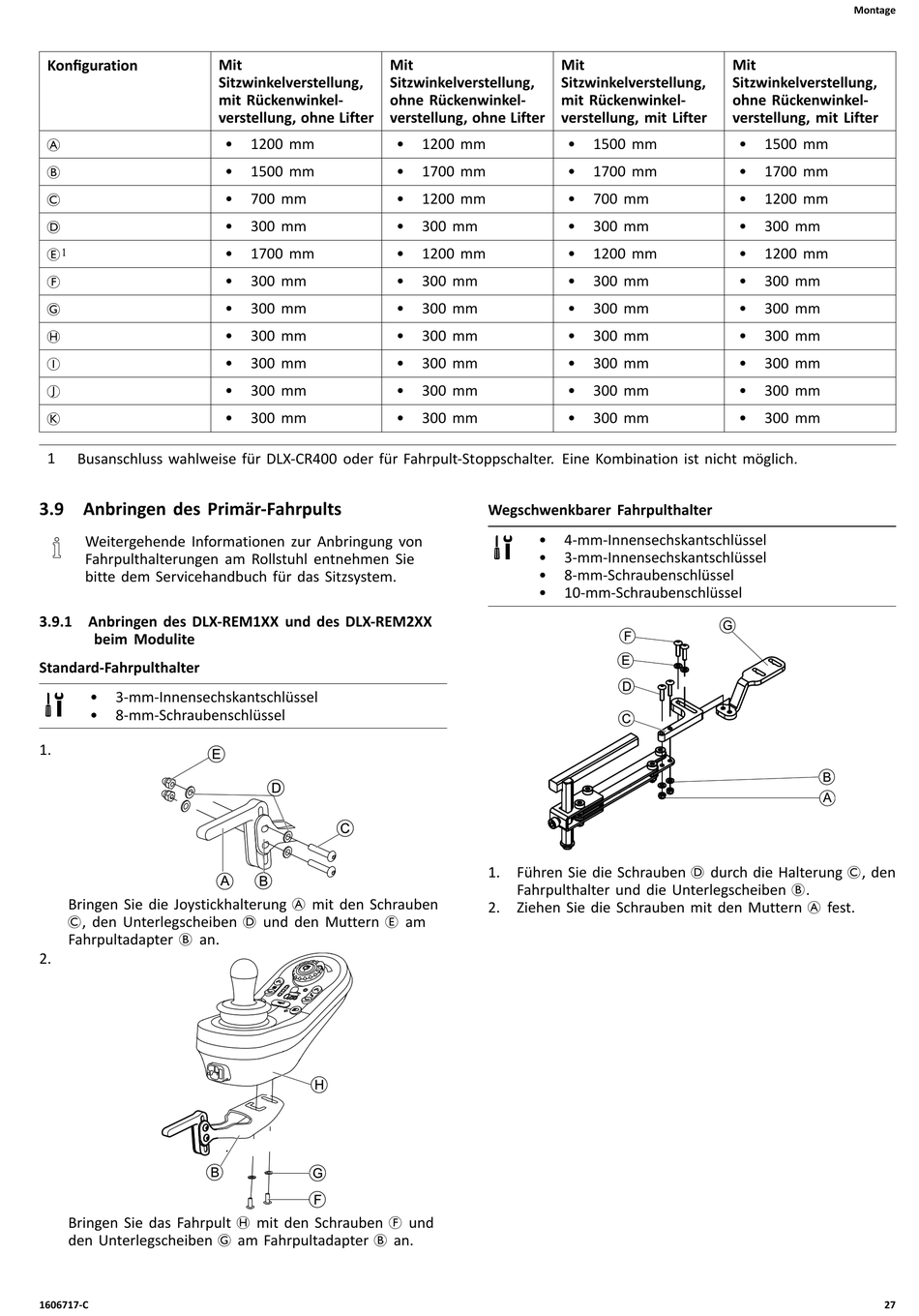

3.9 Anbringen des Primär-Fahrpults
Weitergehende Informationen zur Anbringung von
Fahrpulthalterungen am Rollstuhl entnehmen Sie
bitte dem Servicehandbuch für das Sitzsystem.
3.9.1 Anbringen des DLX-REM1XX und des DLX-REM2XX
beim Modulite
Standard-Fahrpulthalter
• 3-mm-Innensechskantschlüssel
• 8-mm-Schraubenschlüssel
1.
Bringen Sie die Joystickhalterung A mit den Schrauben
C, den Unterlegscheiben D und den Muttern E am
Fahrpultadapter B an.
2.
Bringen Sie das Fahrpult H mit den Schrauben F und
den Unterlegscheiben G am Fahrpultadapter B an.
1606717-C
Mit Mit
Sitzwinkelverstellung, Sitzwinkelverstellung,
mit Rückenwinkel- ohne Rückenwinkel-
verstellung, ohne Lifter verstellung, ohne Lifter
• 1200 mm
• 1500 mm
• 700 mm
• 300 mm
• 1700 mm
• 300 mm
• 300 mm
• 300 mm
• 300 mm
• 300 mm
• 300 mm
Mit
Sitzwinkelverstellung,
mit Rückenwinkel-
verstellung, mit Lifter
• 1200 mm •
• 1700 mm •
• 1200 mm •
• 300 mm •
• 1200 mm •
• 300 mm •
• 300 mm •
• 300 mm •
• 300 mm •
• 300 mm •
• 300 mm •
Wegschwenkbarer Fahrpulthalter
• 4-mm-Innensechskantschlüssel
• 3-mm-Innensechskantschlüssel
• 8-mm-Schraubenschlüssel
• 10-mm-Schraubenschlüssel
1. Führen Sie die Schrauben D durch die Halterung C, den
Fahrpulthalter und die Unterlegscheiben B.
2. Ziehen Sie die Schrauben mit den Muttern A fest.
Mit
Sitzwinkelverstellung,
ohne Rückenwinkel-
verstellung, mit Lifter
1500 mm • 1500 mm
1700 mm • 1700 mm
700 mm • 1200 mm
300 mm • 300 mm
1200 mm • 1200 mm
300 mm • 300 mm
300 mm • 300 mm
300 mm • 300 mm
300 mm • 300 mm
300 mm • 300 mm
300 mm • 300 mm
Montage
