5.

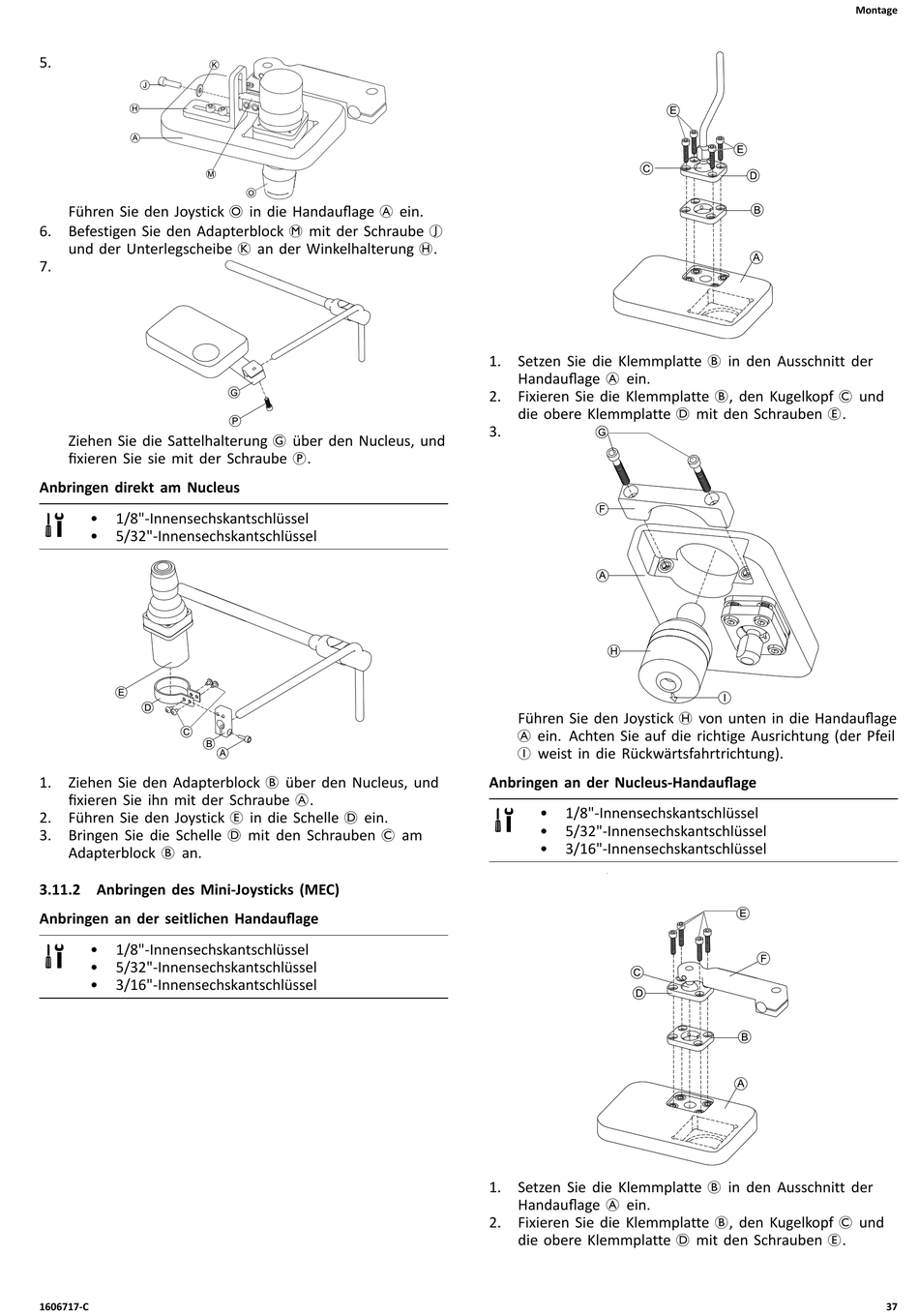

Führen Sie den Joystick O in die Handauflage A ein.
6. Befestigen Sie den Adapterblock M mit der Schraube J
und der Unterlegscheibe K an der Winkelhalterung H.
7.
Ziehen Sie die Sattelhalterung G über den Nucleus, und
fixieren Sie sie mit der Schraube P.
Anbringen direkt am Nucleus
• 1/8"-Innensechskantschlüssel
• 5/32"-Innensechskantschlüssel
1. Ziehen Sie den Adapterblock B über den Nucleus, und
fixieren Sie ihn mit der Schraube A.
2. Führen Sie den Joystick E in die Schelle D ein.
3. Bringen Sie die Schelle D mit den Schrauben C am
Adapterblock B an.

3.11.2 Anbringen des Mini-Joysticks (MEC)

Anbringen an der seitlichen Handauflage
• 1/8"-Innensechskantschlüssel
• 5/32"-Innensechskantschlüssel
• 3/16"-Innensechskantschlüssel
1606717-C
1. Setzen Sie die Klemmplatte B in den Ausschnitt der
Handauflage A ein.
2. Fixieren Sie die Klemmplatte B, den Kugelkopf C und
die obere Klemmplatte D mit den Schrauben E.
3.
Führen Sie den Joystick H von unten in die Handauflage
A ein. Achten Sie auf die richtige Ausrichtung (der Pfeil
I weist in die Rückwärtsfahrtrichtung).
Anbringen an der Nucleus-Handauflage
• 1/8"-Innensechskantschlüssel
• 5/32"-Innensechskantschlüssel
• 3/16"-Innensechskantschlüssel
1. Setzen Sie die Klemmplatte B in den Ausschnitt der
Handauflage A ein.
2. Fixieren Sie die Klemmplatte B, den Kugelkopf C und
die obere Klemmplatte D mit den Schrauben E.
Montage
