Falsche Montage

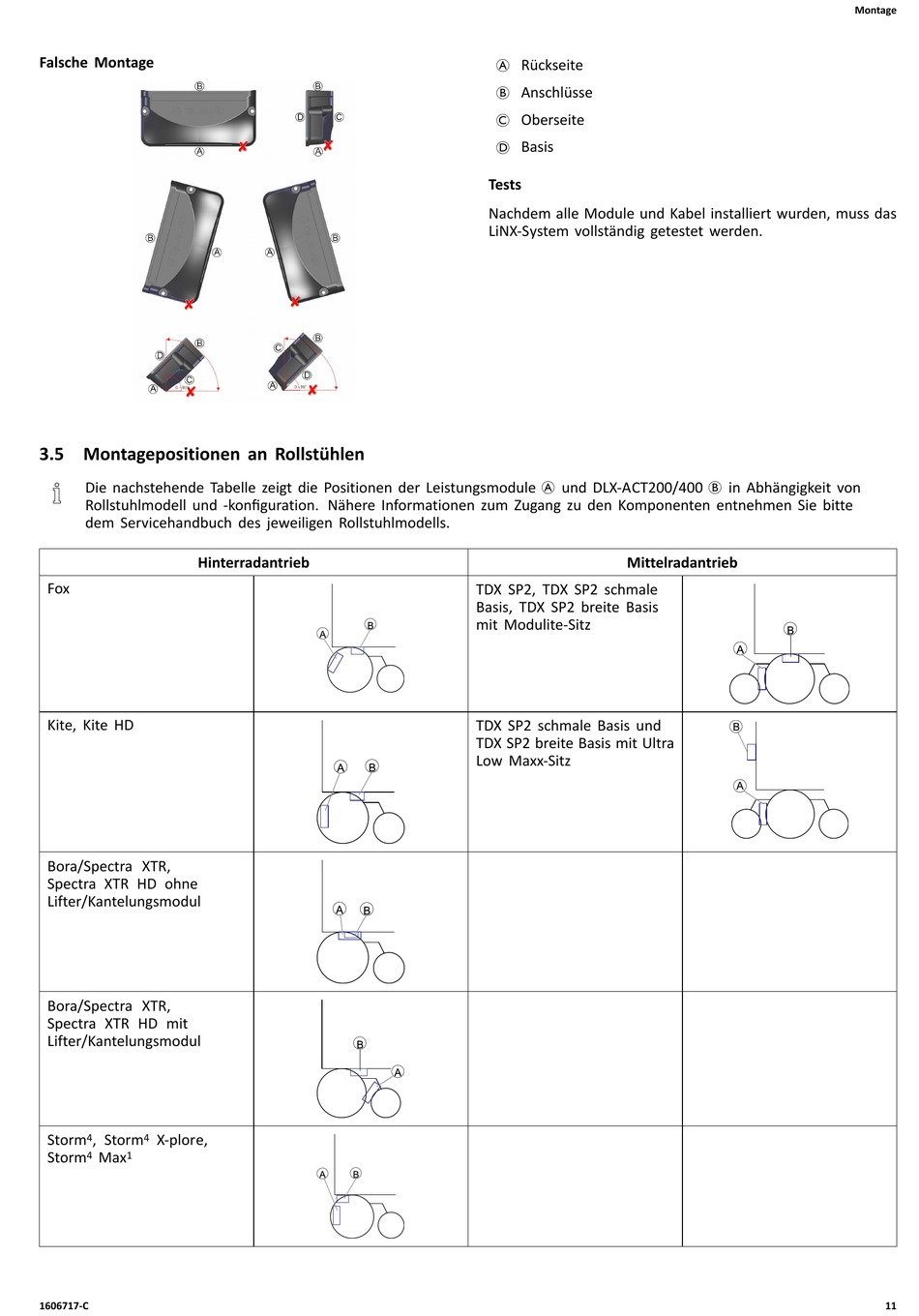

3.5 Montagepositionen an Rollstühlen
Die nachstehende Tabelle zeigt die Positionen der Leistungsmodule A und DLX-ACT200/400 B in Abhängigkeit von
Rollstuhlmodell und -konfiguration. Nähere Informationen zum Zugang zu den Komponenten entnehmen Sie bitte
dem Servicehandbuch des jeweiligen Rollstuhlmodells.
Hinterradantrieb
Fox
Kite, Kite HD
Bora/Spectra XTR,
Spectra XTR HD ohne
Lifter/Kantelungsmodul
Bora/Spectra XTR,
Spectra XTR HD mit
Lifter/Kantelungsmodul
Storm 4 , Storm 4 X-plore,
Storm 4 Max 1
1606717-C
A Rückseite
B Anschlüsse
C Oberseite
D Basis
Tests
Nachdem alle Module und Kabel installiert wurden, muss das
LiNX-System vollständig getestet werden.
Mittelradantrieb
TDX SP2, TDX SP2 schmale
Basis, TDX SP2 breite Basis
mit Modulite-Sitz
TDX SP2 schmale Basis und
TDX SP2 breite Basis mit Ultra
Low Maxx-Sitz
Montage
11
