Montagepositionen

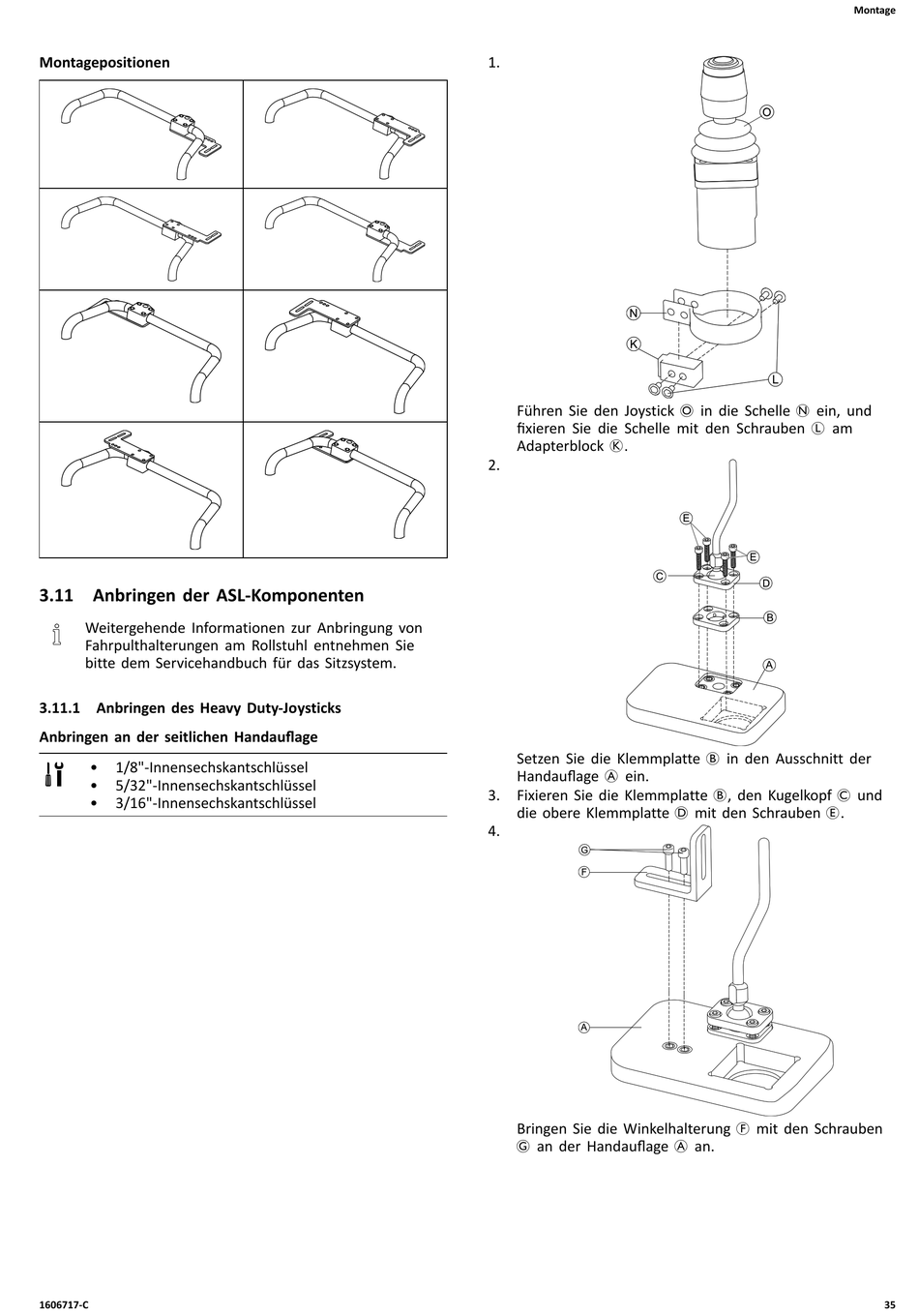

3.11 Anbringen der ASL-Komponenten

Weitergehende Informationen zur Anbringung von
Fahrpulthalterungen am Rollstuhl entnehmen Sie
bitte dem Servicehandbuch für das Sitzsystem.

3.11.1 Anbringen des Heavy Duty-Joysticks

Anbringen an der seitlichen Handauflage
• 1/8"-Innensechskantschlüssel
• 5/32"-Innensechskantschlüssel
• 3/16"-Innensechskantschlüssel
1606717-C
1.
Führen Sie den Joystick O in die Schelle N ein, und
fixieren Sie die Schelle mit den Schrauben L am
Adapterblock K.
2.
Setzen Sie die Klemmplatte B in den Ausschnitt der
Handauflage A ein.
3. Fixieren Sie die Klemmplatte B, den Kugelkopf C und
die obere Klemmplatte D mit den Schrauben E.
4.
Bringen Sie die Winkelhalterung F mit den Schrauben
G an der Handauflage A an.
Montage
