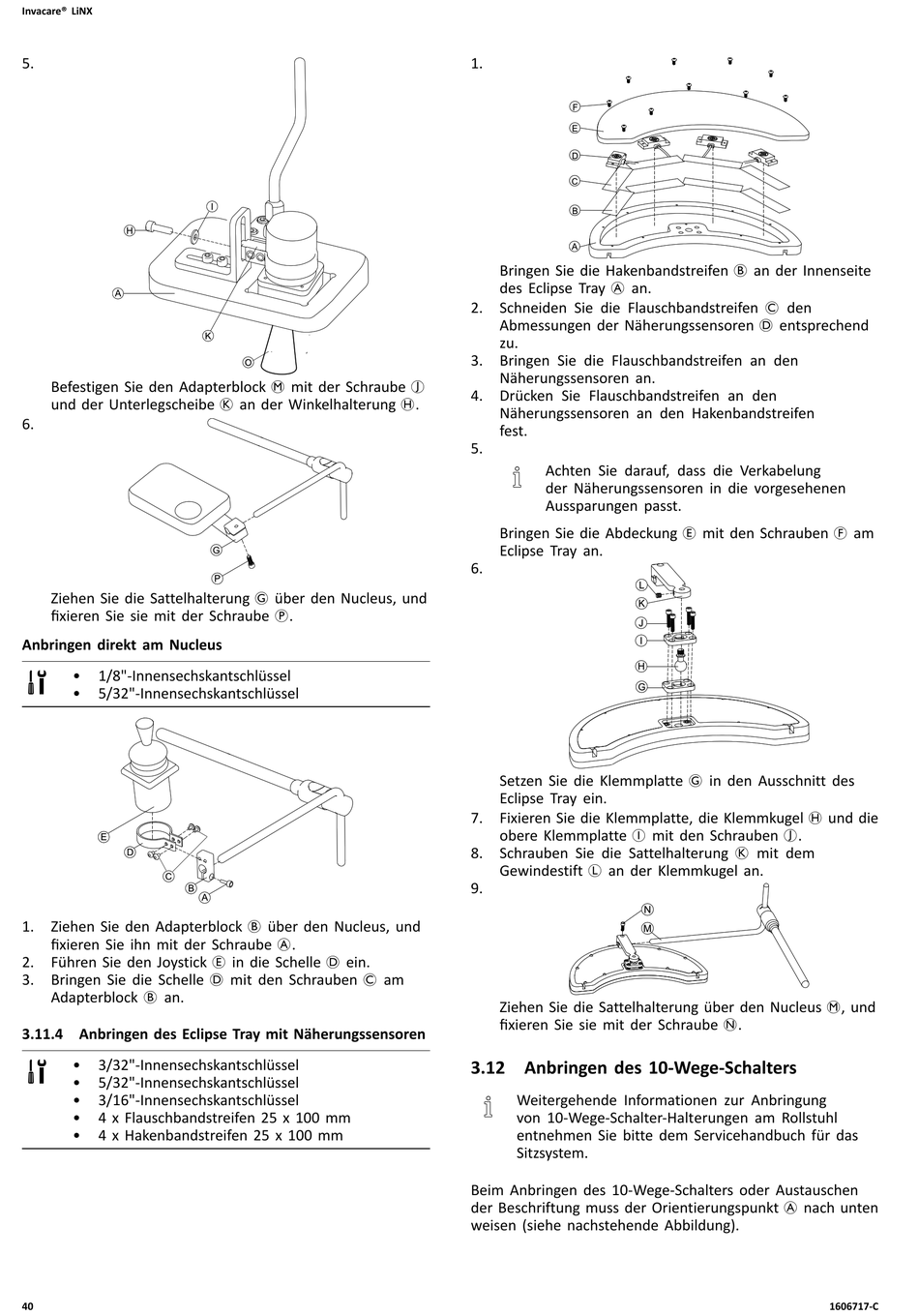

Invacare® LiNX
5.
Befestigen Sie den Adapterblock M mit der Schraube J
und der Unterlegscheibe K an der Winkelhalterung H.
6.
Ziehen Sie die Sattelhalterung G über den Nucleus, und
fixieren Sie sie mit der Schraube P.
Anbringen direkt am Nucleus
•
1/8"-Innensechskantschlüssel
•
5/32"-Innensechskantschlüssel
1. Ziehen Sie den Adapterblock B über den Nucleus, und
fixieren Sie ihn mit der Schraube A.
2. Führen Sie den Joystick E in die Schelle D ein.
3. Bringen Sie die Schelle D mit den Schrauben C am
Adapterblock B an.
3.11.4 Anbringen des Eclipse Tray mit Näherungssensoren
•
3/32"-Innensechskantschlüssel
•
5/32"-Innensechskantschlüssel
•
3/16"-Innensechskantschlüssel
•
4 x Flauschbandstreifen 25 x 100 mm
•
4 x Hakenbandstreifen 25 x 100 mm
40
1.
Bringen Sie die Hakenbandstreifen B an der Innenseite
des Eclipse Tray A an.
2. Schneiden Sie die Flauschbandstreifen C den
Abmessungen der Näherungssensoren D entsprechend
zu.
3. Bringen Sie die Flauschbandstreifen an den
Näherungssensoren an.
4. Drücken Sie Flauschbandstreifen an den
Näherungssensoren an den Hakenbandstreifen
fest.
5.
Achten Sie darauf, dass die Verkabelung
der Näherungssensoren in die vorgesehenen
Aussparungen passt.
Bringen Sie die Abdeckung E mit den Schrauben F am
Eclipse Tray an.
6.
Setzen Sie die Klemmplatte G in den Ausschnitt des
Eclipse Tray ein.
7. Fixieren Sie die Klemmplatte, die Klemmkugel H und die
obere Klemmplatte I mit den Schrauben J.
8. Schrauben Sie die Sattelhalterung K mit dem
Gewindestift L an der Klemmkugel an.
9.
Ziehen Sie die Sattelhalterung über den Nucleus M, und
fixieren Sie sie mit der Schraube N.
3.12 Anbringen des 10-Wege-Schalters
Weitergehende Informationen zur Anbringung
von 10-Wege-Schalter-Halterungen am Rollstuhl
entnehmen Sie bitte dem Servicehandbuch für das
Sitzsystem.
Beim Anbringen des 10-Wege-Schalters oder Austauschen
der Beschriftung muss der Orientierungspunkt A nach unten
weisen (siehe nachstehende Abbildung).
1606717-C
