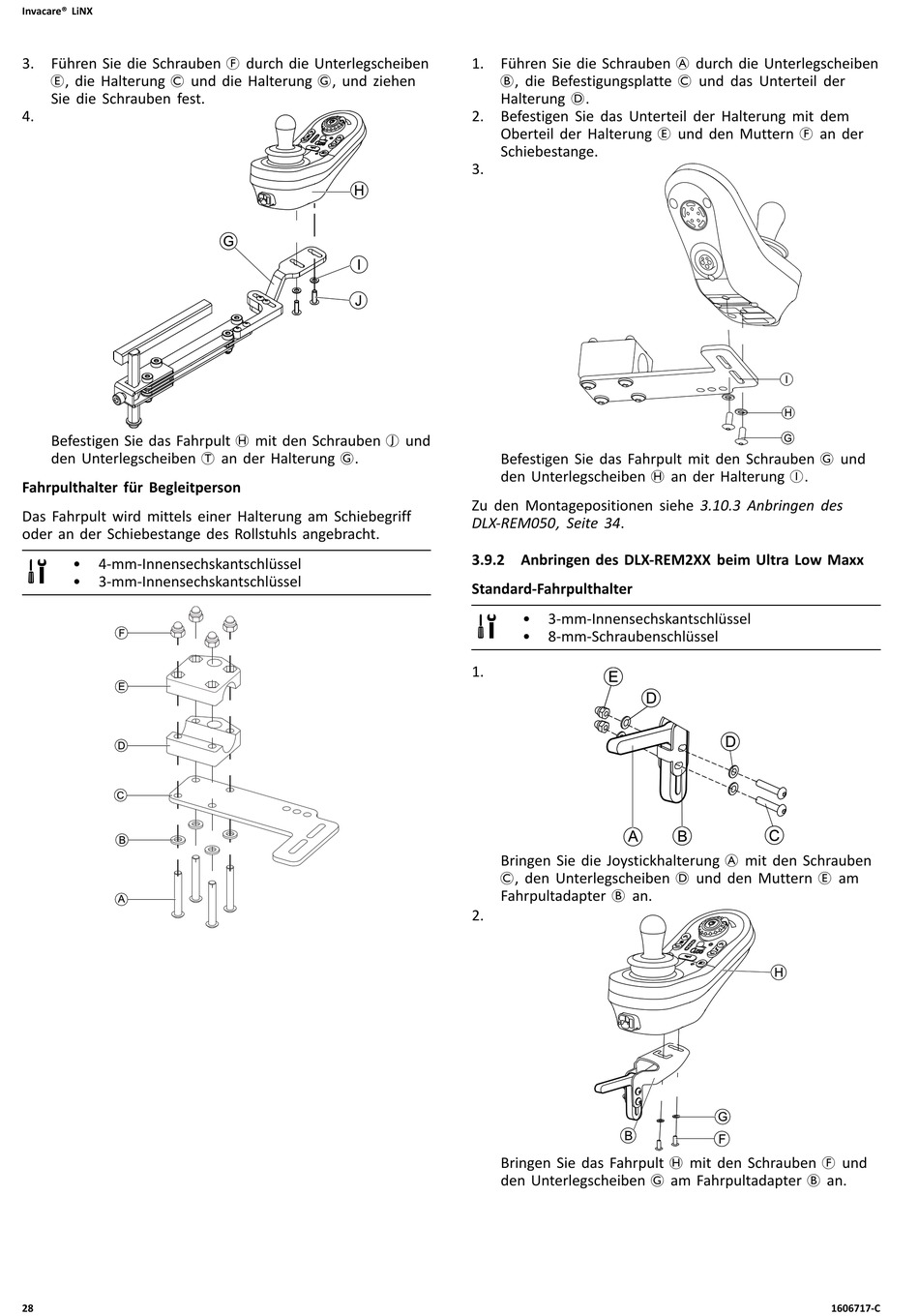

Invacare® LiNX
3. Führen Sie die Schrauben F durch die Unterlegscheiben
E, die Halterung C und die Halterung G, und ziehen
Sie die Schrauben fest.
4.
Befestigen Sie das Fahrpult H mit den Schrauben J und
den Unterlegscheiben T an der Halterung G.
Fahrpulthalter für Begleitperson
Das Fahrpult wird mittels einer Halterung am Schiebegriff
oder an der Schiebestange des Rollstuhls angebracht.
•
4-mm-Innensechskantschlüssel
•
3-mm-Innensechskantschlüssel
28
1. Führen Sie die Schrauben A durch die Unterlegscheiben
B, die Befestigungsplatte C und das Unterteil der
Halterung D.
2. Befestigen Sie das Unterteil der Halterung mit dem
Oberteil der Halterung E und den Muttern F an der
Schiebestange.
3.
Befestigen Sie das Fahrpult mit den Schrauben G und
den Unterlegscheiben H an der Halterung I.
Zu den Montagepositionen siehe 3.10.3 Anbringen des
DLX-REM050, Seite 34.
3.9.2 Anbringen des DLX-REM2XX beim Ultra Low Maxx
Standard-Fahrpulthalter
•
3-mm-Innensechskantschlüssel
•
8-mm-Schraubenschlüssel
1.
Bringen Sie die Joystickhalterung A mit den Schrauben
C, den Unterlegscheiben D und den Muttern E am
Fahrpultadapter B an.
2.
Bringen Sie das Fahrpult H mit den Schrauben F und
den Unterlegscheiben G am Fahrpultadapter B an.
1606717-C
