Anwendungsbeispiele

Fehlersuche auf einem RS-232-Bus

In diesem Beispiel untersuchen Sie die analogen Charakteristika eines digitalen Signals in einer digitalen Schaltung. Hiermit
wollen Sie die Signalintegrität eines Signals analysieren. Sie könnten beispielsweise Signale auf einem RS-232-Bus prüfen.
Grundstrategie
Zuerst erfassen Sie das digitale Signal und zeigen es an. Dann betrachten Sie sowohl die analoge als auch die digitale
Darstellung des Signals. Schließlich durchsuchen Sie mit der Such-/Markierfunktion die einzelnen RS-232-Bytes.
HINWEIS. Für das Triggern bei RS-232-Bussignalen muss das Bitmustertrigger- und Bitmusteranalysemodul DPO3COMP
verwendet werden. (Siehe Seite 13, Kostenlose Testversion für ein Anwendungsmodul.)

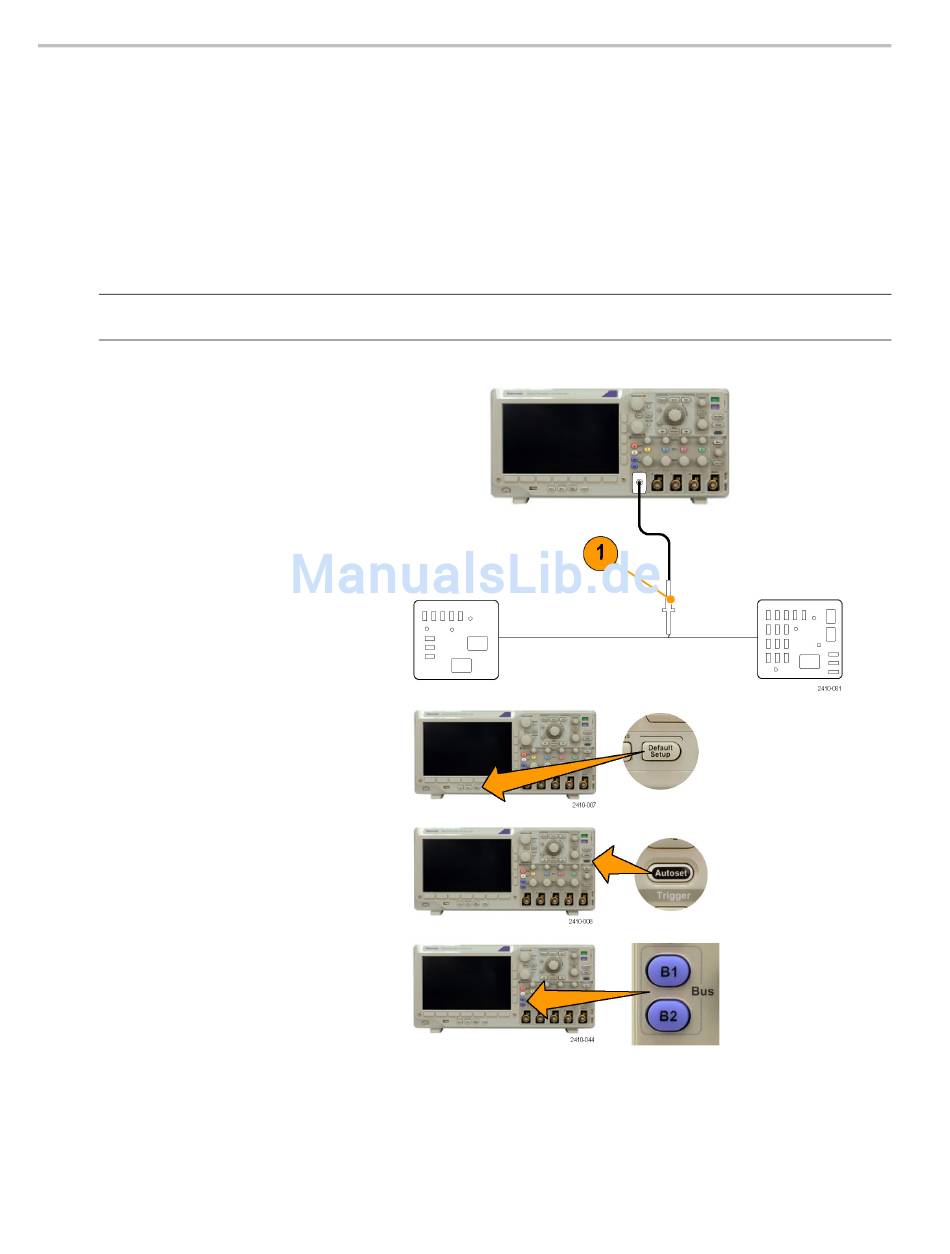

1. Schließen Sie die gewünschte analoge
Tastkopfspitze an den gewünschten
Prüfpunkt an.
2. Drücken Sie Default Setup.
3. Drücken Sie Autoset.
4. Drücken Sie B1.
5. Drücken Sie im unteren Menü die
Taste Bus B1, und wählen Sie mit dem
Mehrzweck-Drehknopf a die Option RS-232.
Geben Sie in den daraufhin angezeigten
Bildschirmmenüs die Parameter des Busses
ein.
