7. Sie können einzelne digitale Kanäle zur
einfacheren Erkennung beschriften. (Siehe
Seite 48, Beschriften von Kanälen und
Bussen.)
8. Wenn Sie einige oder alle der digitalen
Kanäle in einer Gruppe zusammenfassen
möchten, verschieben Sie die Kanäle
so, dass sie sich direkt nebeneinander
befinden. Alle benachbarten Kanäle bilden
automatisch eine Gruppe.
Sie können die Gruppen anzeigen, indem
Sie im seitlichen Menü auf Wählen drücken
und dann den Mehrzweck-Drehknopf a
drehen.
Wenn Sie eine Gruppe ausgewählt haben,
drehen Sie den Mehrzweck-Drehknopf a,
um die Gruppe als Ganzes zu verschieben.
Anzeigen digitaler Kanäle
Die vielfältigen Möglichkeiten zur Anzeige der Daten aus den digitalen Kanälen helfen Ihnen, die Signale zu analysieren.
Digitale Kanäle speichern einen hohen oder einen niedrigen Zustand für jeden Abtastpunkt.
Der logische Pegel „Hoch" wird grün angezeigt. Der logische Pegel „Niedrig" wird blau angezeigt. Wenn ein einzelner
Übergang während der Zeit stattfindet, die durch eine Säule von einem Pixel Breite dargestellt wird, wird dieser Übergang
(die Flanke) in grauer Farbe angezeigt.

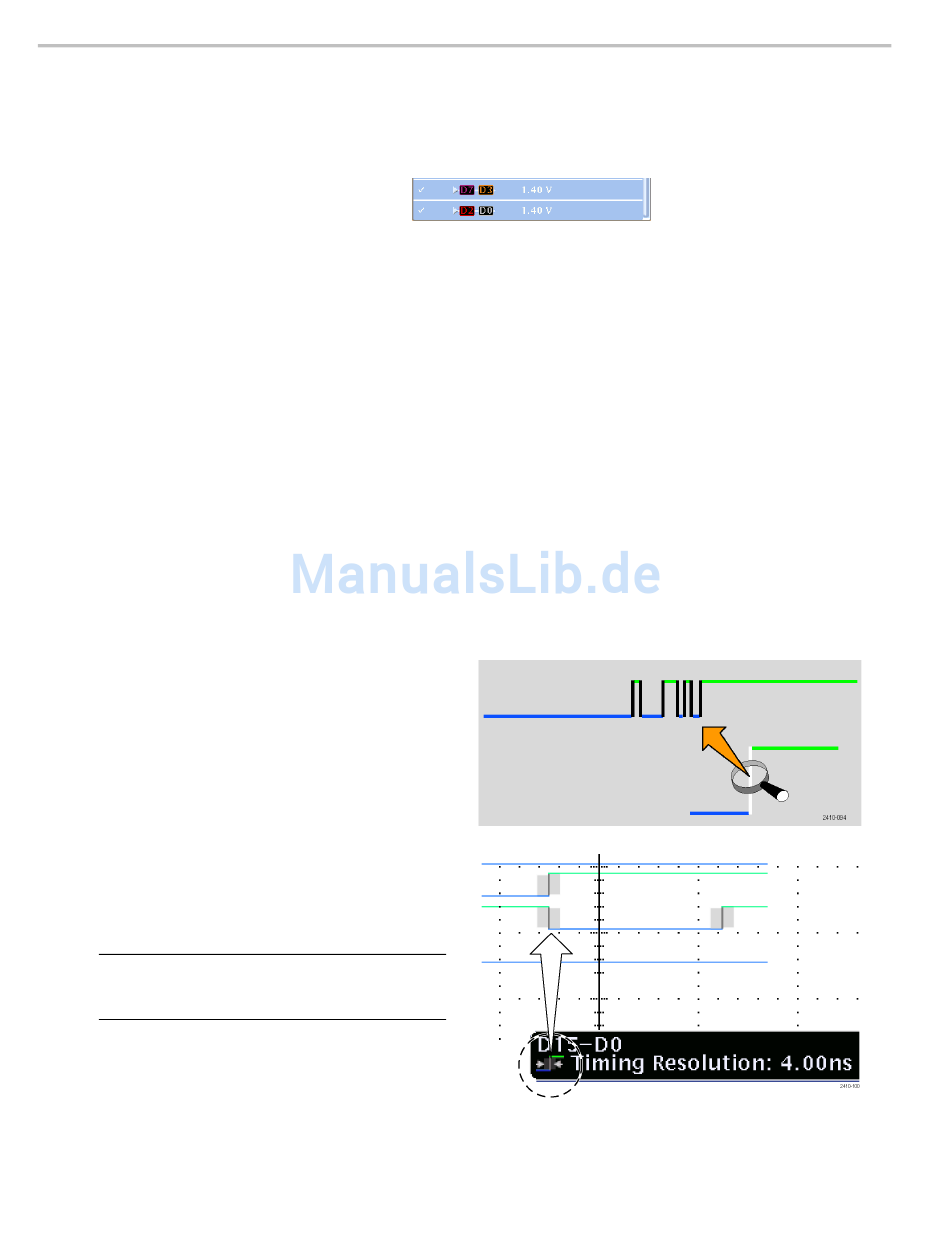

Wenn mehrere Übergänge während der Zeit stattfinden,
die durch eine Säule von einem Pixel Breite dargestellt
wird, wird der Übergang (die Flanke) in weißer Farbe
angezeigt.
Wenn in der Anzeige eine weiße Flanke zu erkennen
ist, durch die mehrere Übergänge dargestellt werden,
können Sie die einzelnen Flanken möglicherweise durch
Zoomen vergrößern und so erkennen.
Nachdem das Oszilloskop mit dem Zoom so stark
vergrößert hat, dass pro Abtastung eine Säule von
mehr als einem Pixel Breite angezeigt wird, wird die
Unsicherheit der Flankenposition durch eine hellgraue
Schattierung dargestellt.
HINWEIS. Wenn die hellgraue Schattierung angezeigt
wird, verwenden Sie MagniVu. Die MagniVu-Anzeige
wird nur bei Verwendung von MagniVu angezeigt.
