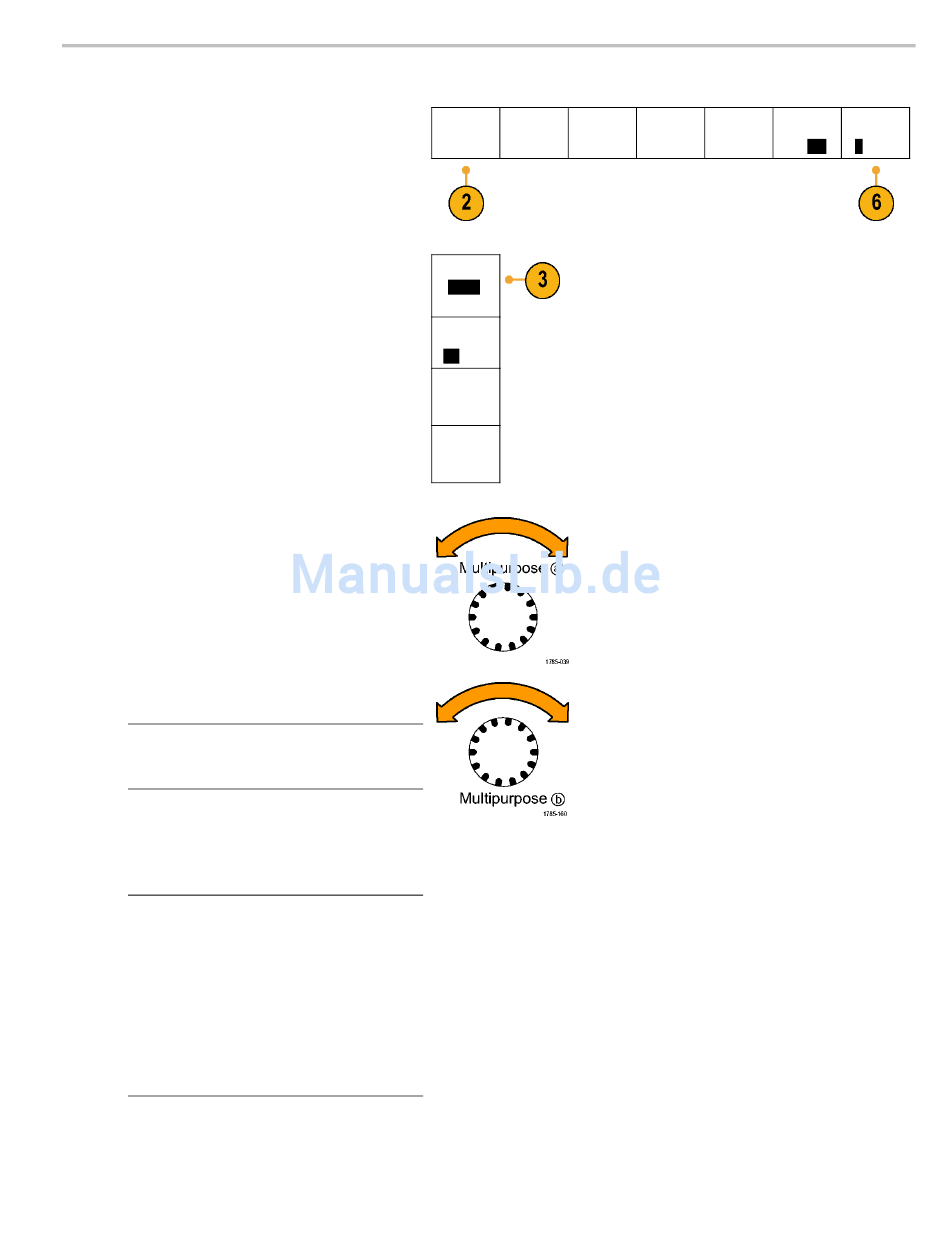

2. Drücken Sie im unteren Menü die Taste
D15-D0.
3. Drücken Sie im seitlichen Menü auf Wählen.
4. Drehen Sie den Mehrzweck-Drehknopf a,
um den Kanal auszuwählen, der verschoben
werden soll.
5. Drehen Sie den Mehrzweck-Drehknopf a,
um den Kanal zu verschieben.
HINWEIS. Die Anzeige des Kanals (oder der
Gruppe) wird erst verschoben, nachdem Sie mit
dem Drehen des Knopfes aufgehört haben.
6. Um die Skalierung (Höhe) der digitalen
Kanäle zu ändern, drücken Sie im unteren
Menü die Taste Höhe.
HINWEIS. Bei Auswahl von S (Klein) werden
die Signale mit einer Höhe von 0,2 Skalenteilen
angezeigt. Bei Auswahl von M (Mittel) werden
die Signale mit einer Höhe von 0,5 Skalenteilen
angezeigt. Bei Auswahl von L (Groß) werden
die Signale mit einer Höhe von 1 Skalenteil
angezeigt. L funktioniert nur, wenn ausreichend
Platz vorhanden ist, um die Signale anzuzeigen.
Sie können bis zu 8 Signale der Größe L
gleichzeitig anzeigen.
