Tektronix MSO3000 Benutzerhandbuch Seite 186

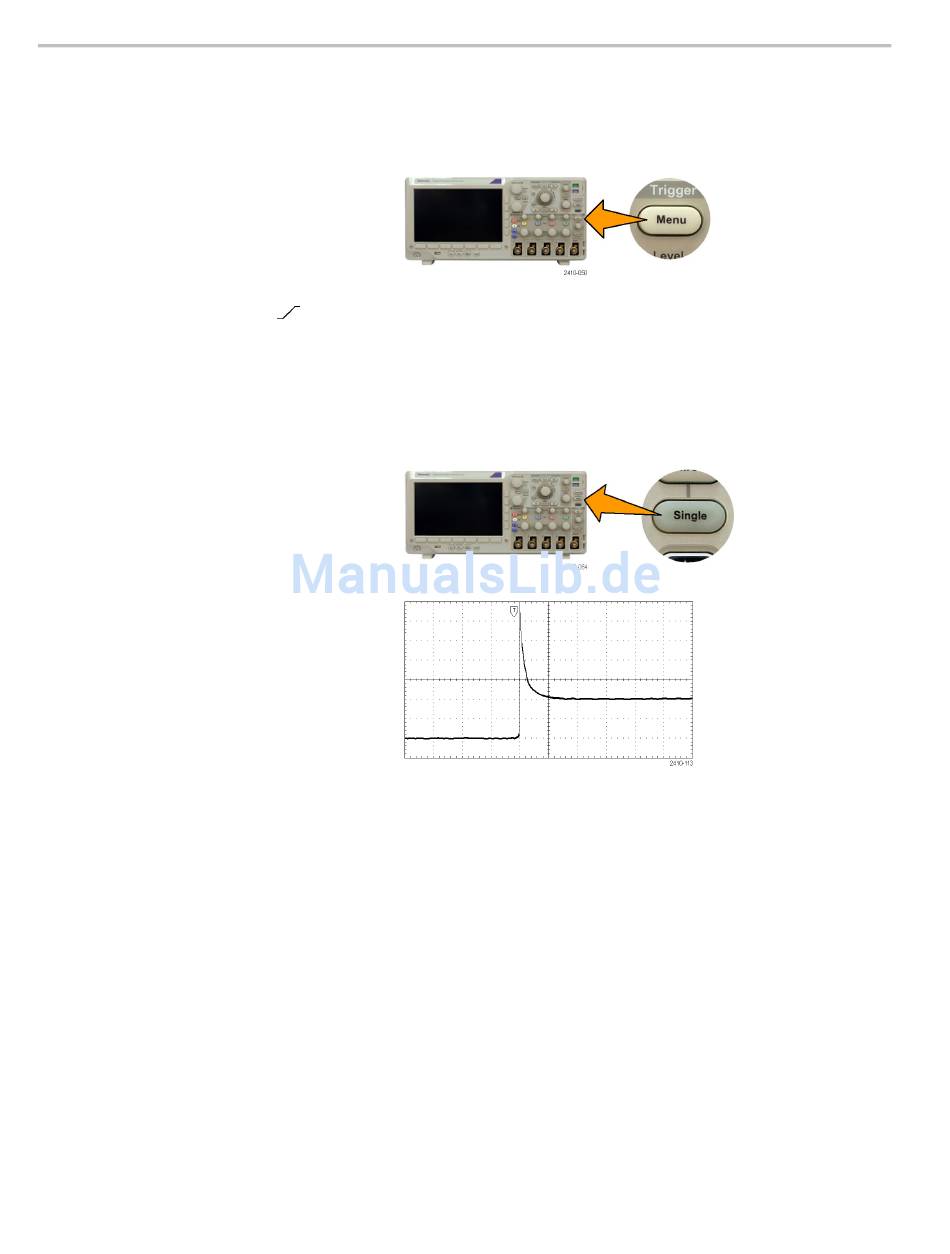

Anwendungsbeispiele
3. Drücken Sie Modus.
4. Wählen Sie Sample.
5. Drücken Sie Menu im
Trigger-Menübereich.
6. Drücken Sie Flanke und
7. Drehen Sie den Knopf Trigger Pegel,
um den Triggerpegel auf eine Spannung
einzustellen, die in der Mitte zwischen
Öffnungs- und Schließspannung des
Relais liegt.
8. Drücken Sie Einzel (Einzelfolge).
Wenn sich das Relais öffnet, triggert das
Oszilloskop und erfasst das Ereignis.
Mit der Sequenztaste Einzel wird die
automatische Triggerung deaktiviert, so
dass nur ein gültiges getriggertes Signal
erfasst wird.
164
.
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
