Analysieren von Signaldaten

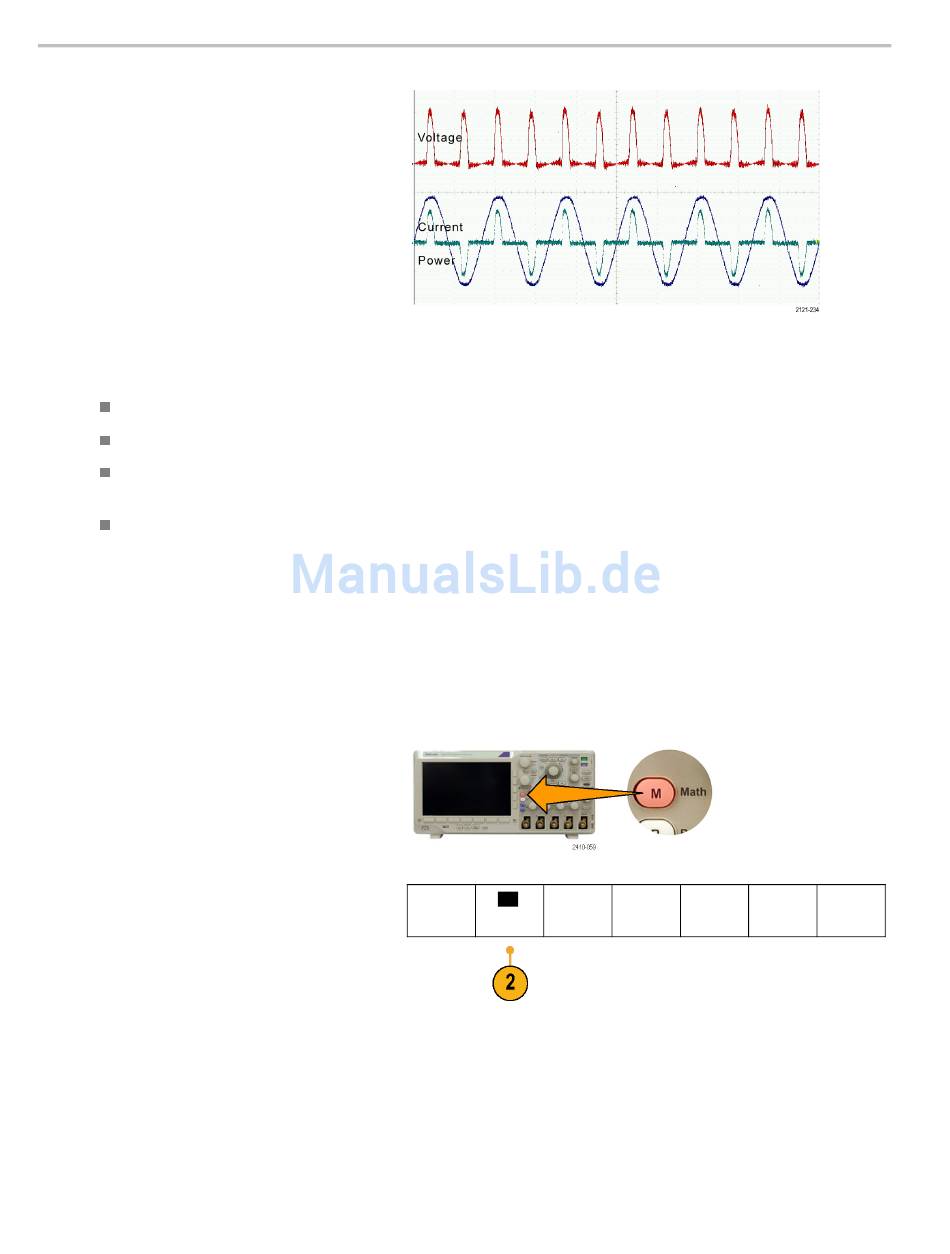

4. Sie können zum Beispiel die Leistung
berechnen, indem Sie ein Spannungssignal
mit einem Stromsignal multiplizieren.
Schnelltipps
Mathematische Signale können aus Kanal- oder Referenzsignalen oder einer Kombination dieser beiden erstellt werden.
Für mathematische Signale können auf die gleiche Weise Messungen wie für Kanalsignale vorgenommen werden.
Für mathematische Signale wird die horizontale Skala und Position von den Quellen im Math-Ausdruck abgeleitet. Durch
Anpassen dieser Bedienelemente für die Quellsignale wird auch das mathematische Signal angepasst.
Sie können mathematische Signale mithilfe des inneren Drehknopfs des Pan-Zoom-Bedienelements vergrößern. Mit
dem inneren Drehknopf positionieren Sie den gezoomten Bereich. (Siehe Seite 125, Verwalten von Signalen mit
größerer Aufzeichnungslänge.)

Verwendung von FFT

FFT zerlegt Signale in Frequenzkomponenten, die vom Oszilloskop dann anstelle des normalen Zeitbereich als Graph
anzeigt werden. Diese Frequenzen können mit bekannten Systemfrequenzen abgeglichen werden, etwa System-Taktgebern,
Oszillatoren oder Stromquellen.
1. Drücken Sie Mathe.
2. Drücken Sie FFT.
118
Doppelsig- FFT Fort-
nal-Math. geschrit-
tene Math
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
(M)
Bezeichng.
