Anzeigen von Signaldaten

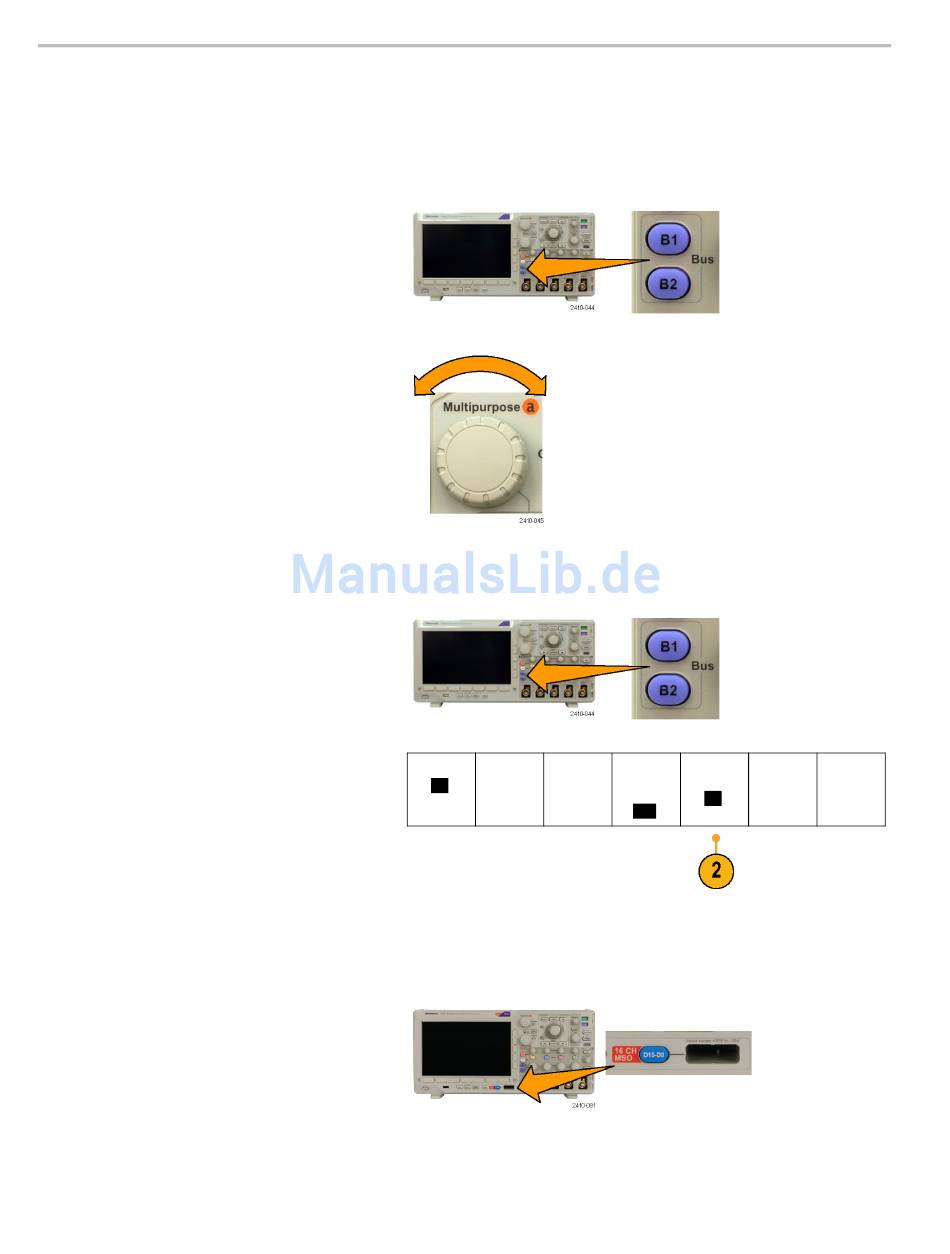

Positionieren und Beschriften von Bussignalen

Positionieren von Bussignalen.
Mehrzweck-Drehknopf a, um die vertikale Position des gewählten Busses einzustellen. (Siehe Seite 57, Einrichten eines
seriellen oder parallelen Busses.)
1. Drücken Sie die entsprechende Bustaste
auf dem Bedienfeld, um diesen Bus
auszuwählen.
2. Drehen Sie den Mehrzweck-Drehknopf a,
um die vertikale Position des gewählten
Busses einzustellen.
Beschriften von Bussignalen.
1. Drücken Sie auf dem Bedienfeld die
entsprechende Bustaste.
2. Drücken Sie Bezeichng.
(Siehe Seite 48, Beschriften von Kanälen und
Bussen.)
Positionieren, Skalieren und Gruppieren von digitalen Kanälen
1. Drücken Sie auf dem Bedienfeld die Taste
D15-D0.
100
Drücken Sie die entsprechende Bustaste auf dem Bedienfeld, und drehen Sie den
Gehen Sie folgendermaßen vor, um einen Bus zu beschriften:
Bus (B1) Eingänge
definieren
I2C
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
Schwelle- R/W (B1)
nw. Bit ein- Bezeichng.
schliessen
I2C
Nein
Bu- Ereignista-
sanzeige belle
