Kennenlernen des Gerätes
2. Das Symbol für die Triggerposition gibt
die Triggerposition in der Erfassung an.

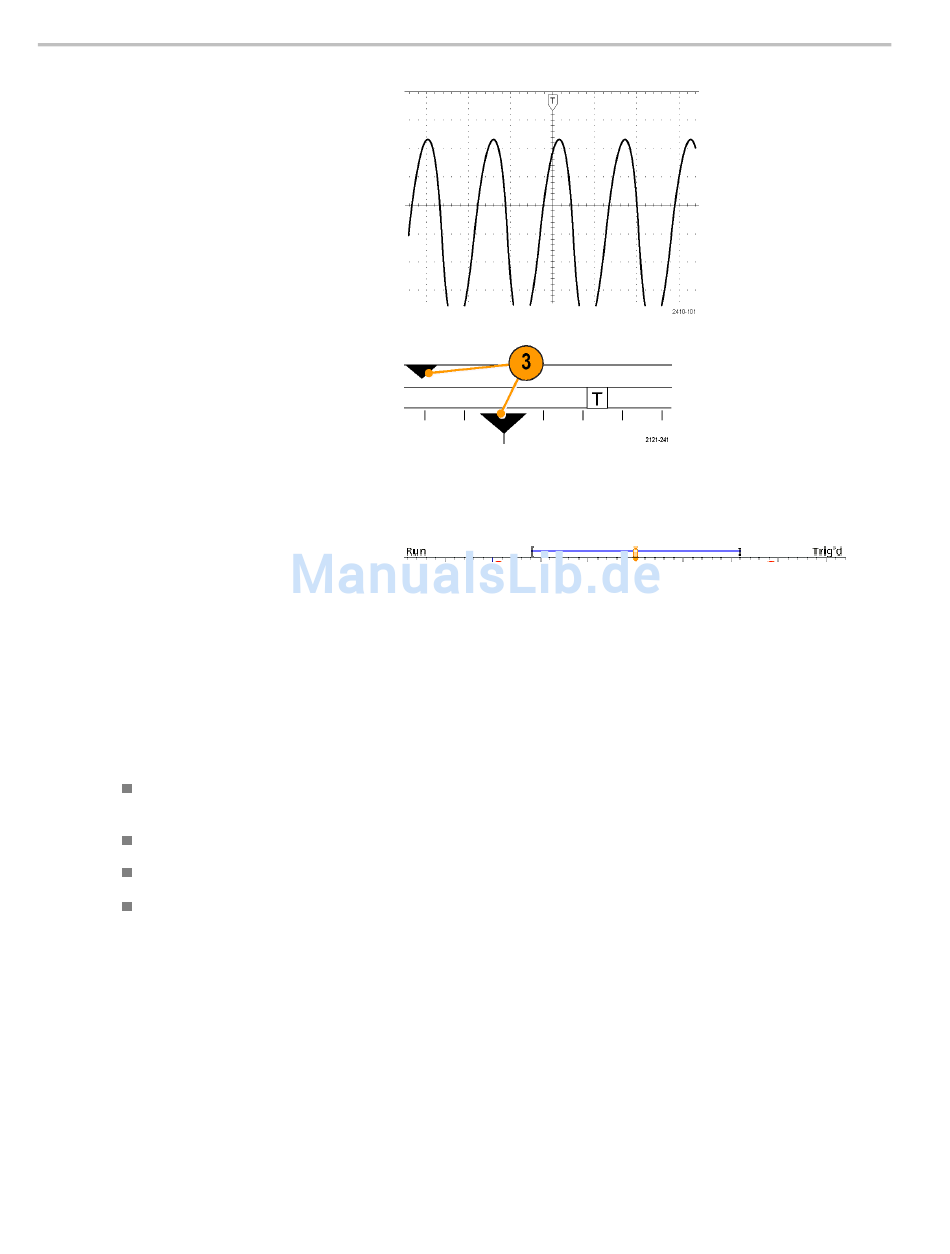

3. Das Symbol für Dehnungspunkte (ein
oranges Dreieck) zeigt den Punkt an,
an dem sich die horizontale Skalierung
dehnt und komprimiert.
Um den Dehnungspunkt mit dem
Triggerpunkt gleichzusetzen, drücken
Sie Erfassen, und stellen Sie für
die Option Verzögerung im unteren
Rahmenmenü Aus ein.
4. Die Signaldatensatzanzeige zeigt
die Triggerstelle im Verhältnis zum
Signaldatensatz an. Die Linienfarbe
entspricht der ausgewählten Signalfarbe.
Die Klammern geben den Teil der
Aufzeichnung an, der derzeit auf dem
Bildschirm angezeigt wird.
5. Die Triggerstatusanzeige gibt den
Triggerstatus an. Folgende Status sind
möglich:
Vortrig: Vortriggerdaten werden
erfasst
Trig?: Wartet auf Trigger
Getrg: Getriggert
Auto: Ungetriggerte Daten werden
erfasst
40 Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
