Kennenlernen des Gerätes
5. Intensität des Signals. Drücken Sie
diese Taste, um Mehrzweck-Drehknopf a
zum Steuern der Signalanzeige-Intensität
und Drehknopf b zum Steuern der
Rasterintensität zu aktivieren.
6. Drehen Sie den unteren
Mehrzweck-Drehknopf b, wenn
dieser aktiviert ist, um einen Cursor zu
verschieben oder einen numerischen
Parameterwert für ein Menüelement
einzustellen. Drücken Sie Fein, um
die Einstellungen in kleineren Schritten
vorzunehmen.

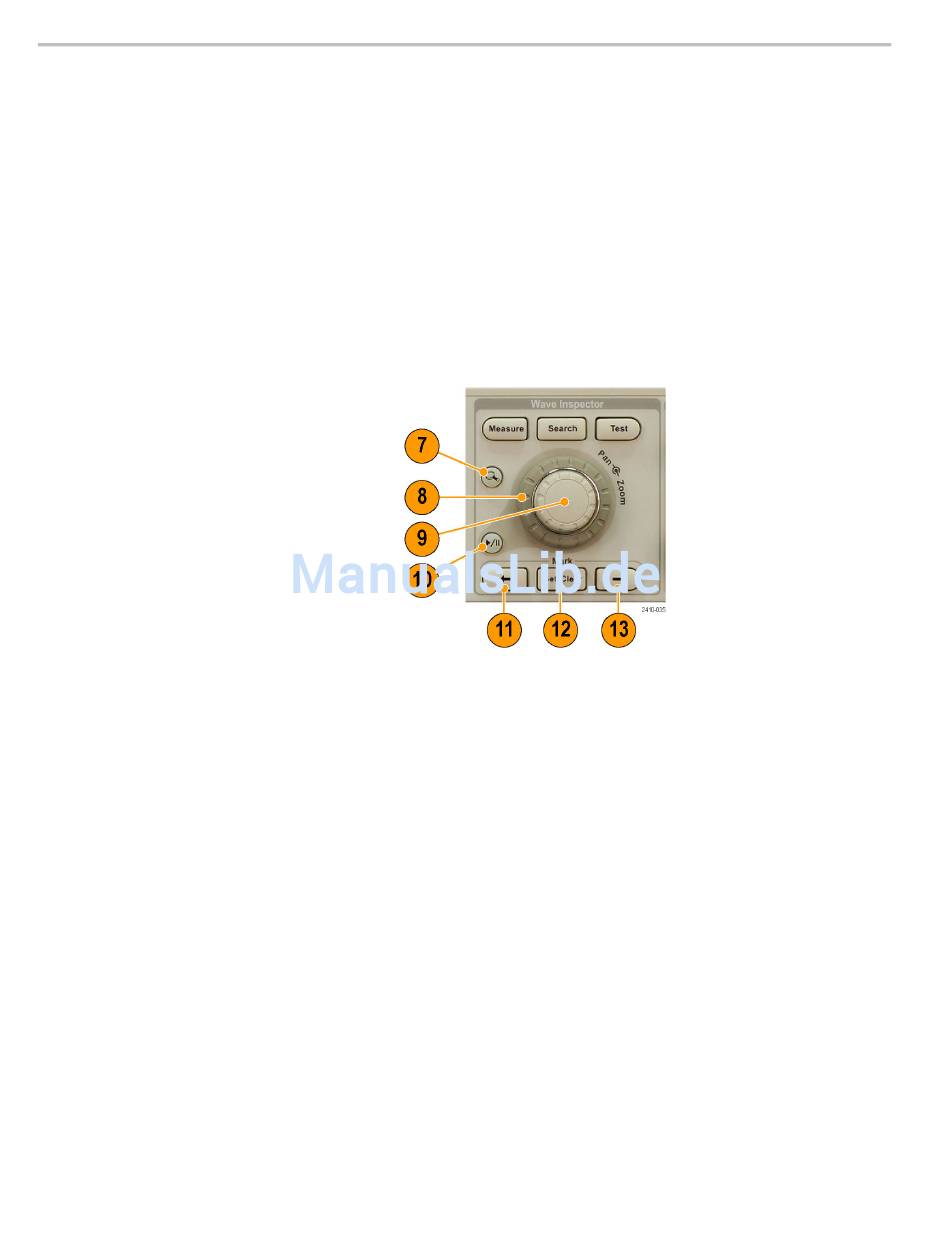

7. Zoom-Taste. Drücken Sie die Taste, um
den Zoommodus zu aktivieren.
8. Verschieben (äußerer Drehknopf).
Drehen Sie den Drehknopf, um die
Position des Zoomfensters im erfassten
Signal zu verschieben.
9. Zoom (innerer Drehknopf). Drehen
Sie den Knopf, um den Zoomfaktor zu
steuern. Durch Drehen im Uhrzeigersinn
wird der Zoomfaktor vergrößert. Durch
Drehen entgegen dem Uhrzeigersinn
wird der Zoomfaktor verkleinert.
10. Wiedergabe/Pause-Taste. Drücken
Sie die Taste, um das automatische
Verschieben eines Signals zu starten
oder anzuhalten. Steuern Sie die
Geschwindigkeit und die Richtung mit
dem Drehknopf zum Verschieben.
11. ← Rückwärts. Drücken Sie die Taste,
um zur vorherigen Signalmarkierung zu
springen.
12. Setzen / Löschen. Drücken Sie die
Taste, um eine Signalmarkierung
festzulegen oder zu löschen.
13. → Vorwärts. Drücken Sie die Taste,
um zur nächsten Signalmarkierung zu
springen.
