Triggereinstellung

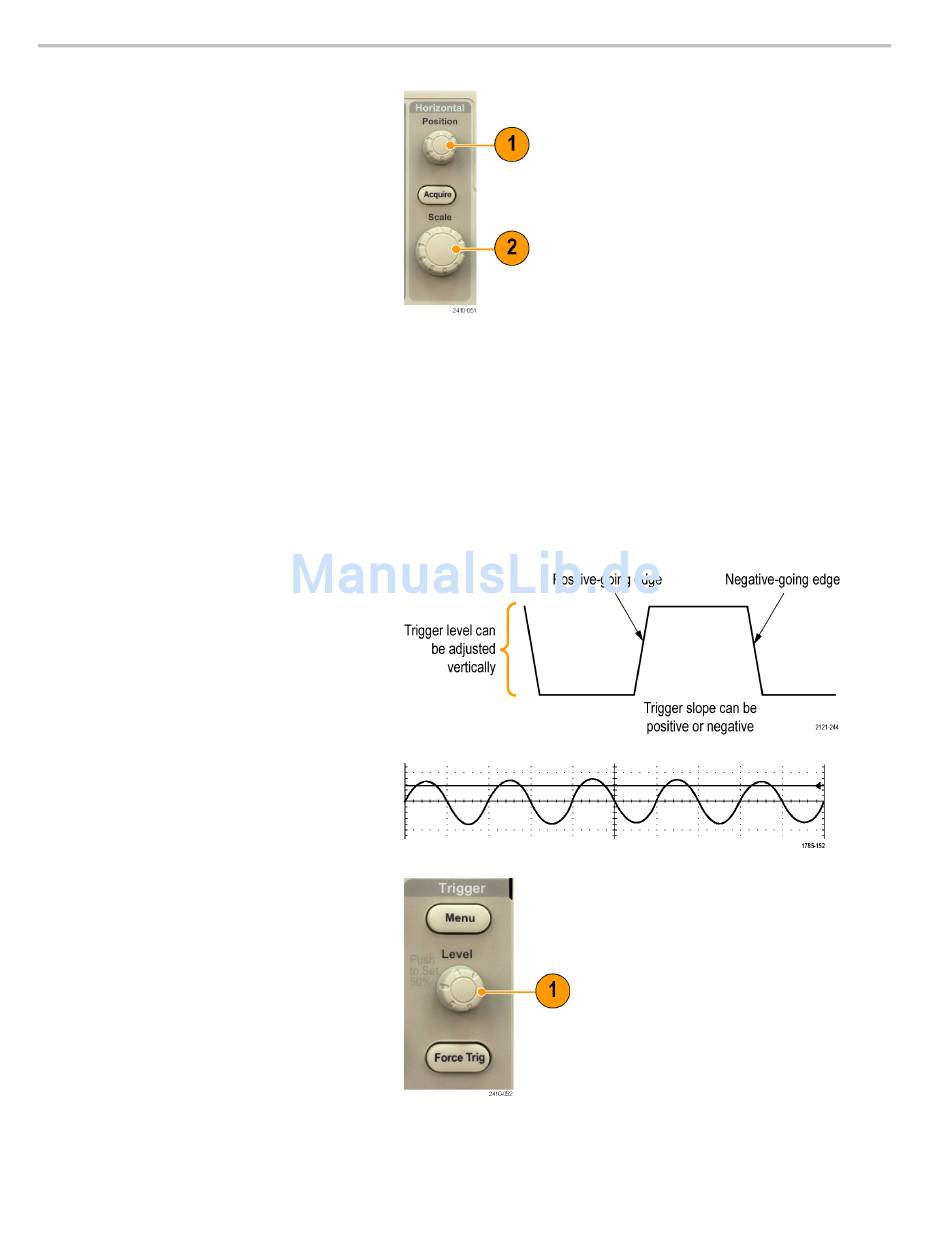

1. Passen Sie durch Drehen des
Drehknopfs Horizontal Position die
horizontale Position (Verzögerungszeit)
an.
2. Durch Drehen des Drehknopfs
Skala für die Horizontalskala
können Sie im Bereich des
Verzögerungs-Expansionspunktes
die erforderliche Detailanzeige erzielen.
Der Teil der Aufzeichnung vor dem Trigger ist der Vortriggerbereich. Der Teil nach dem Trigger ist der Nachtriggerbereich.
Die Vortriggerdaten können bei der Fehlerbehebung hilfreich sein. Beispiel: Sie wollen die Ursache für einen unerwünschten
Glitch in Ihrem Prüfaufbau ermitteln. Hierzu können Sie auf den Glitch triggern und den Vortrigger-Zeitraum vergrößern, um
Daten vor dem Glitch zu erfassen. Durch die Analyse der Daten vor dem Glitch erhalten Sie möglicherweise Informationen
zur Quelle des Glitches. Um festzustellen, was im System als Ergebnis des Triggerereignisses geschieht, legen Sie einen
Nachtriggerzeitraum fest, der lang genug zurückreicht, um die Daten nach dem Trigger aufzuzeichnen.

Flanke und Pegel

Die Flankensteuerung bestimmt, ob das
Gerät den Triggerpunkt auf der ansteigenden
oder der abfallenden Flanke des Signals
findet.
Die Pegelsteuerung bestimmt, an welcher
Stelle dieser Flanke der Triggerpunkt auftritt.
Das Oszilloskop stellt lange horizontale
Leisten über dem Raster bereit, um den
Triggerpegel vorübergehend anzuzeigen.
1. Mithilfe des Drehknopfs Trigger Pegel
können Sie den Triggerpegel einstellen,
ohne dazu ein Menü aufrufen zu müssen.
Drücken Sie den Knopf, um den
Triggerpegel schnell auf den Mittelpunkt
des Signals einzustellen.
76 Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
