Trigger-Art
Video
Bus

Triggern auf Busse

Sie können mit dem Oszilloskop auf I
I S-, links angeordnete, rechts angeordnete und TDM-Busse triggern, wenn das entsprechende Anwendungsmodul
2
DPO3AERO, DPO3AUDIO, DPO3AUTO, DPO3COMP, DPO3EMBD oder DPO3FLEX installiert ist. Die Serie MSO3000
kann ohne ein Anwendungsmodul auf parallele Busse triggern. Das Oszilloskop kann sowohl Informationen der
physikalischen Schicht (als analoge Signale) als auch Informationen auf Protokollebene (als symbolische Signale) anzeigen.

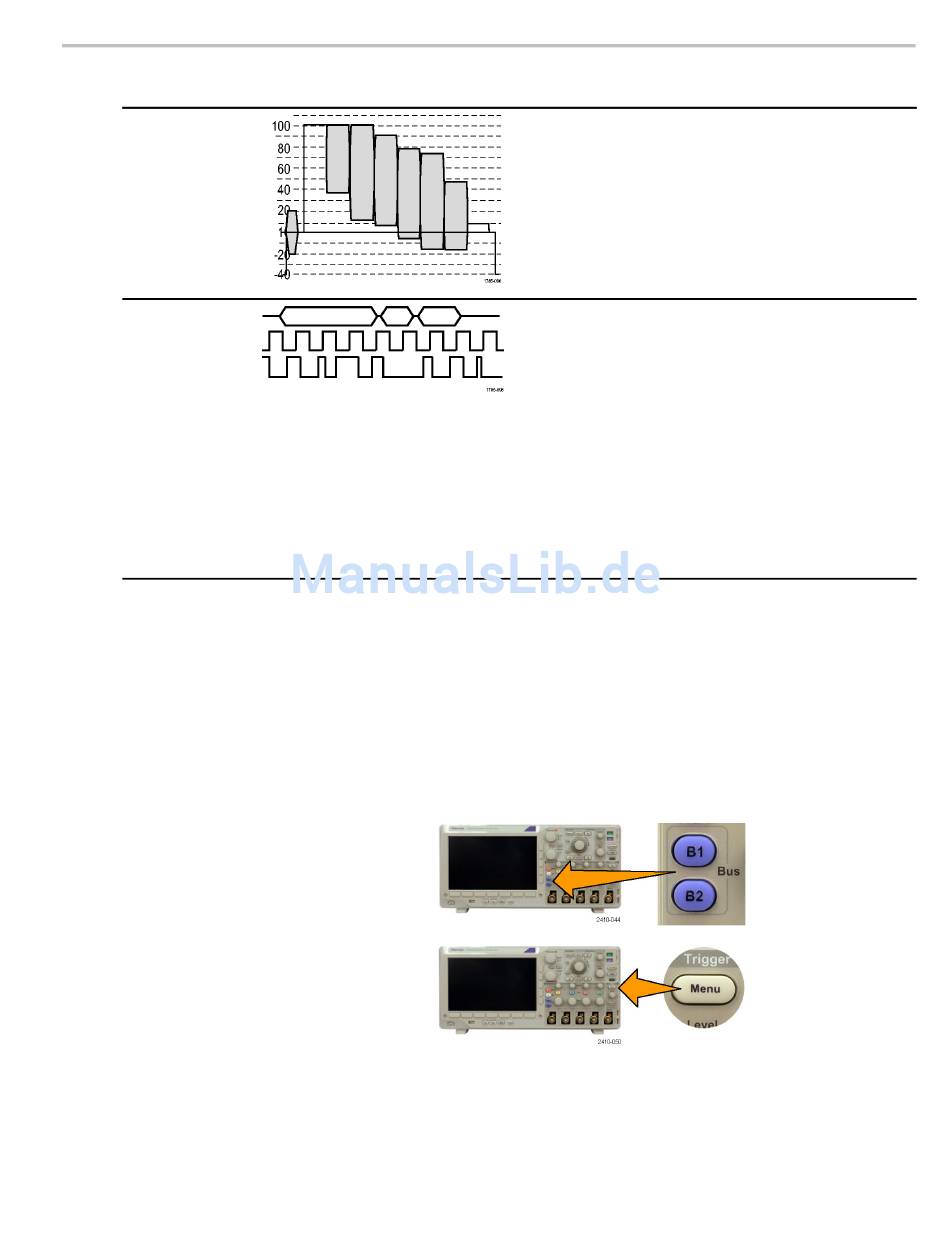

So stellen Sie den Bustrigger ein:
1. Wenn Sie auf dem Bedienfeld noch keinen
Bus mit den Tasten B1 und B2 angegeben
haben, tun Sie dies jetzt. (Siehe Seite 57,
Einrichten eines seriellen oder parallelen
Busses.)
2. Drücken Sie Menu im Trigger-Menübereich.
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
C-, SPI-, RS-232-, RS-422-, RS-485-, UART-, MIL-STD-1553-, CAN-, LIN-, FlexRay-,
2
Trigger-Bedingungen
Sie triggern auf angegebene Felder oder Zeilen
eines Composite-Videosignals. Es werden nur
Composite-Signalformate unterstützt.
Sie triggern auf NTSC, PAL oder SECAM. Funktioniert
mit Macrovision-Signalen.
Mit dem DPO3VID-Modul triggern Sie auf eine
Vielzahl von genormten HDTV-Signalen sowie auf
benutzerdefinierte (nicht genormte) zwei- und dreistufige
Videosignale mit 3 bis 4.000 Zeilen.
Triggern auf verschiedene Busbedingungen.
Parallel erfordert ein Oszilloskop der Serie MSO3000.
I C und SPI erfordern ein DPO3EMBD-Modul.
2
RS-232, RS-422, RS-485 und UART erfordern ein
DPO3COMP-Modul.
MIL-STD-1553 erfordert ein DPO3AERO-Modul.
CAN und LIN erfordern ein DPO3AUTO-Modul.
FlexRay erfordert ein DPO3FLEX-Modul.
S-, links angeordnete (LJ), rechts angeordnete (RJ)
I
2
und TDM-Busse erfordern ein DPO3AUDIO-Modul.
(Siehe Seite 13, Kostenlose Testversion für ein
Anwendungsmodul.)
Triggereinstellung
81
