Anzeigen von Signaldaten

Dieser Abschnitt enthält Konzepte und Verfahren zum Anzeigen von erfassten Signalen.

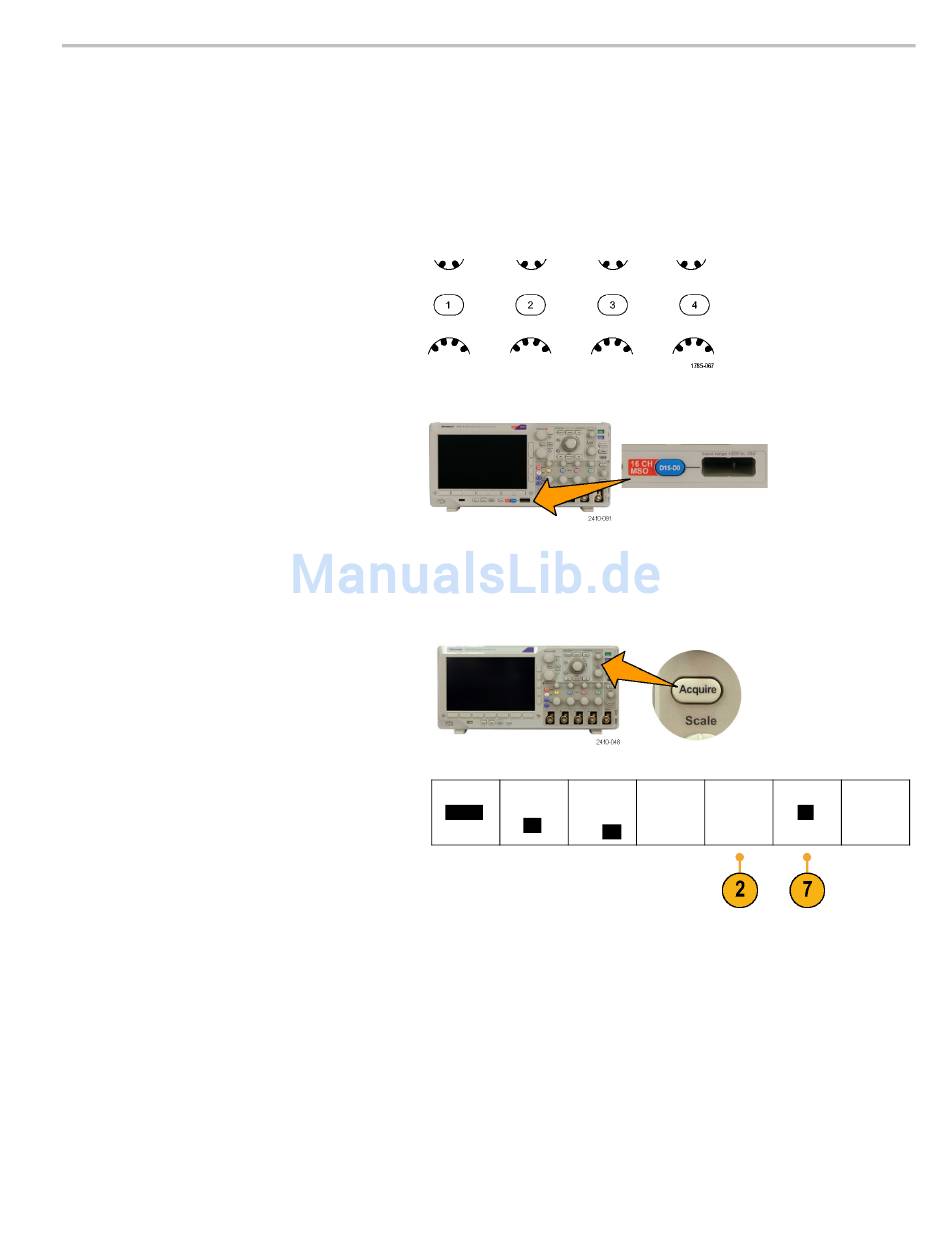

Hinzufügen und Entfernen eines Signals
1. Drücken Sie zum Hinzufügen oder
Entfernen eines Signals von der Anzeige
die entsprechende Kanaltaste auf dem
Bedienfeld oder die Taste D15–D0.
Sie können den Kanal unabhängig
davon, ob er angezeigt wird oder nicht,
als Triggerquelle verwenden.

Einstellen von Darstellart und Nachleuchten

1. Drücken Sie Erfassen, um die Darstellart
einzustellen.
2. Drücken Sie Signalanzeige.
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
Modus Aufze- Verzöge-
ichn.-länge rung
Sample
10k
Ein |Aus
Anzeigen von Signaldaten
Horiz. Sig- XY-Anz.
Position nalanzeige
Ein
auf 10 %
setzen
