Analysieren von Signaldaten

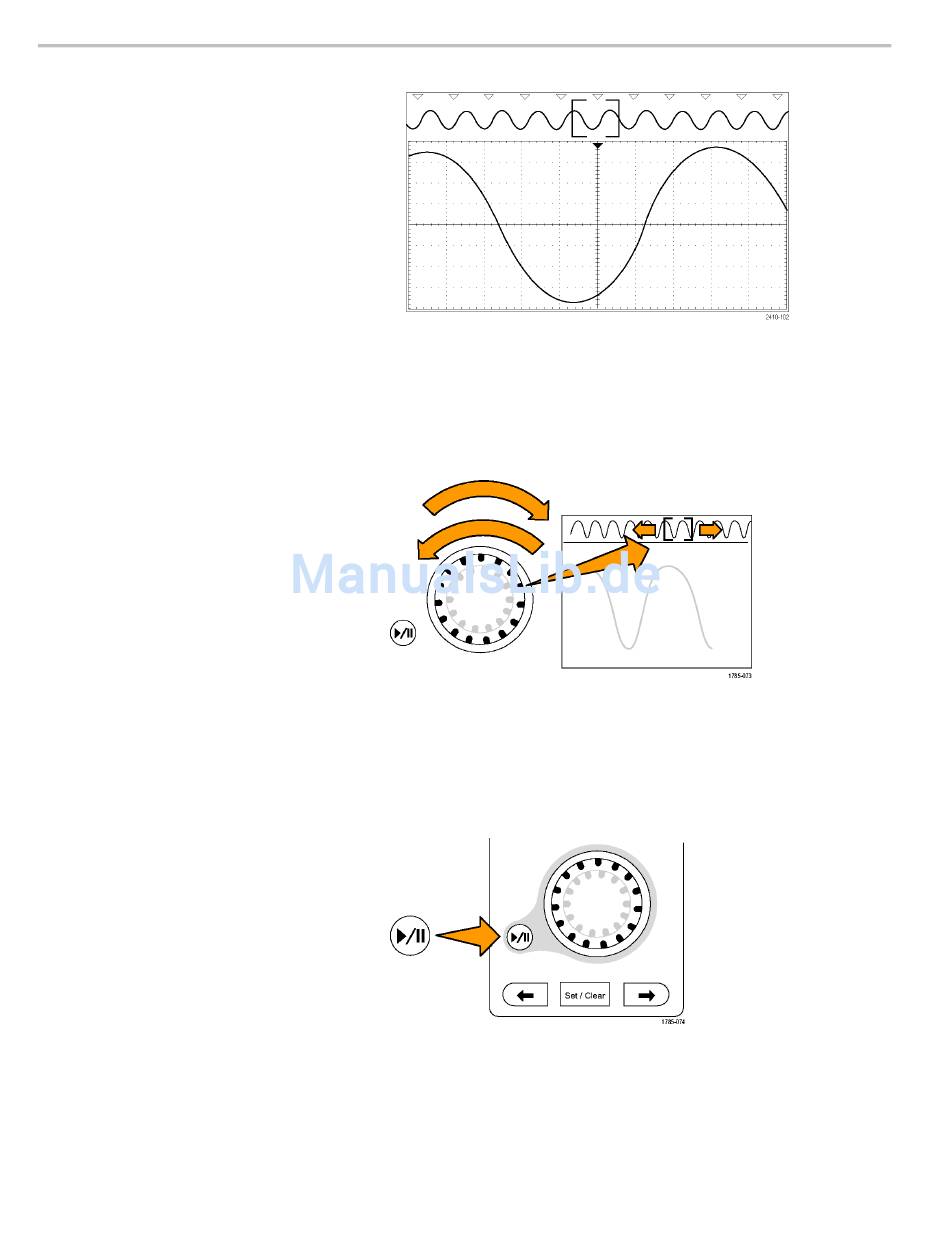

3. Überprüfen Sie die gezoomte
Signalansicht, die im unteren, größeren
Teil des Bildschirms angezeigt wird.
Im oberen Teil des Bildschirms wird im
Kontext der gesamten Aufzeichnung die
Position und Größe des gezoomten Teils
des Signals angezeigt.

Verschieben eines Signals

Bei aktivierter Zoom-Funktion können Sie mithilfe der Verschiebefunktion („Pan") schnell einen Bildlauf durch das Signal
durchführen. So verwenden Sie die Verschiebefunktion:
1. Drehen Sie den äußeren Knopf des
Bedienelements „Pan-Zoom", um das
Signal zu verschieben.
Drehen Sie den Knopf im
Uhrzeigersinn, um es vorwärts
zu verschieben. Drehen Sie es
entgegen dem Uhrzeigersinn, um es
rückwärts zu verschieben. Je weiter
Sie den Knopf drehen, desto schneller
wird das Zoom-Fenster verschoben.

Wiedergeben und Anhalten eines Signals

Verwenden Sie die Wiedergabe-/Pausen-Funktion um durch ein aufgezeichnetes Signal automatisch einen Bildlauf
durchzuführen. So verwenden Sie die Funktion:
1. Aktivieren Sie den
Wiedergabe-/Pausen-Modus, indem
Sie die Wiedergabe-/Pause-Taste
drücken.
2. Stellen Sie die Wieder-
gabegeschwindigkeit ein, indem
Sie den äußeren Knopf („Pan") weiter
drehen. Je weiter Sie ihn drehen,
desto höher ist die Geschwindigkeit.
