Analysieren von Signaldaten
14. Drehen Sie den Mehrzweck-Drehknopf a,
und führen Sie an dem anderen Signal
Cursor-Messungen durch.

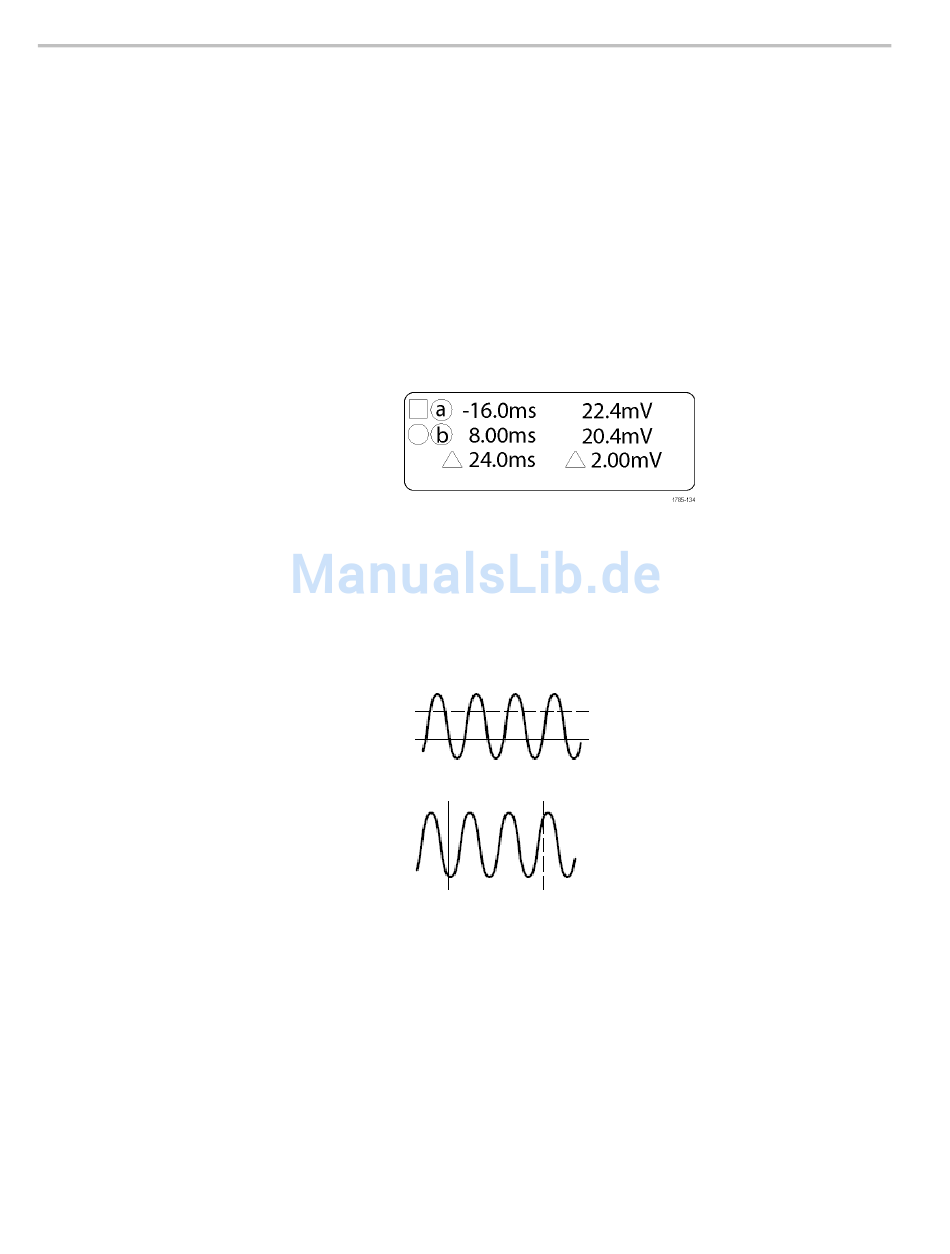

Verwenden von Cursor-Messwertanzeigen

Cursor-Messwertanzeigen enthalten Informationen in Zahlen oder in Textform bezüglich der aktuellen Cursorpositionen.
Die Messwertanzeigen befinden sich in der oberen rechten Ecke des Rasters. Wenn der Zoom eingeschaltet ist, wird die
Anzeige in der oberen rechten Ecke des Zoomfensters angezeigt.
Wenn ein Bus ausgewählt wurde, werden in der Anzeige die dekodierten Busdaten in dem ausgewählten Format
(hexadezimal, binär, dezimal oder ASCII, je nach ausgewähltem Standard) dargestellt. Der Datenwert dieses Punkts wird
in der Cursor-Anzeige angezeigt.
Δ-Anzeige:
Die Δ-Anzeige stellt den Unterschied
zwischen den beiden Cursorpositionen dar.
a-Anzeige:
Durch diese Anzeige wird dargestellt, dass
der Wert durch den Mehrzweck-Drehknopf
a gesteuert wird.
b-Anzeige:
Durch diese Anzeige wird dargestellt, dass
der Wert durch den Mehrzweck-Drehknopf
b gesteuert wird.
Die horizontalen Cursorlinien auf dem
Bildschirm messen die vertikalen Parameter,
normalerweise die Spannung.
Die vertikalen Cursorlinien auf dem
Bildschirm messen horizontale Parameter,
normalerweise die Zeit.
Die quadratischen und kreisförmigen Symbole in der Anzeige bilden die beiden Mehrzweckknöpfe ab, wenn sowohl vertikale
als auch horizontale Cursor vorhanden sind.

Verwenden von XY-Cursorn

Bei aktivierter XY-Anzeige erscheinen die Cursoranzeigen rechts neben dem Raster. Sie erscheinen als Rechteck-, Polar-,
Produkt- oder Verhältnisanzeige.
