Erfassen von Signalen

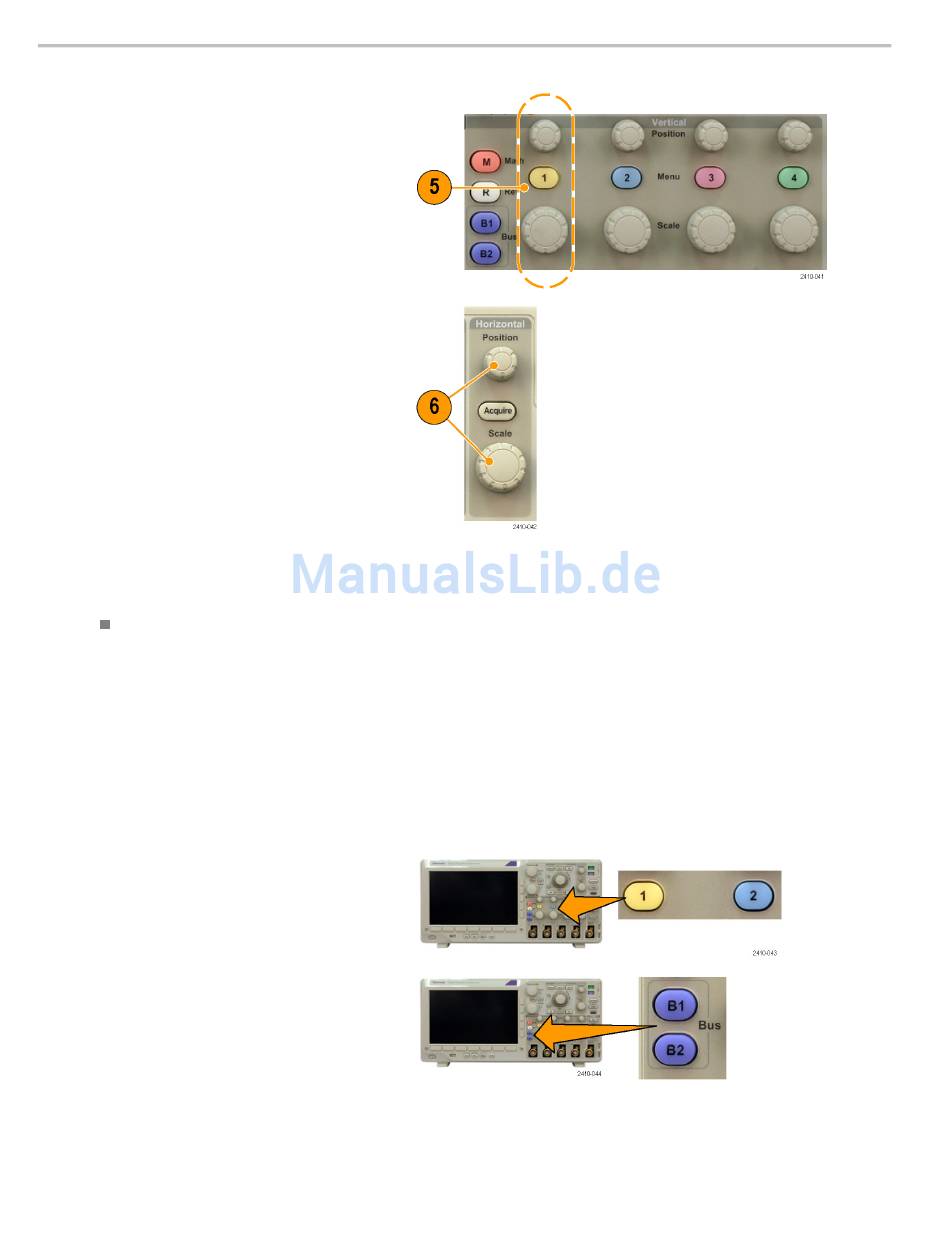

5. Drücken Sie die Taste für den
gewünschten Kanal. Passen Sie
dann die vertikale Position und Skalierung
an.
6. Passen Sie die horizontale Position und
Skalierung an.
Die horizontale Position bestimmt
die Anzahl der Vortrigger- und der
Nachtrigger-Abtastwerte.
Die Horizontalskala bestimmt die Größe
des Erfassungsfensters relativ zum
Signal. Sie können die Größe des
Fensters so einrichten, dass es eine
Signalflanke, einen Zyklus, mehrere
Zyklen oder Tausende von Zyklen enthält.
Schnelltipp
Mit der Zoom-Funktion können Sie im oberen Teil des Bildschirms mehrere Erfassungszyklen eines Signals und im
unteren Teil des Bildschirms einen einzelnen Zyklus anzeigen. (Siehe Seite 125, Verwalten von Signalen mit größerer
Aufzeichnungslänge.)
Beschriften von Kanälen und Bussen
Sie können den in der Anzeige dargestellten Kanälen und Bussen eine Beschriftung oder Bezeichnung hinzufügen, damit
Sie diese leicht unterscheiden können. Die Bezeichnung wird in der Anzeige für die Signalgrundlinie auf der linken Seite
des Bildschirms platziert. Die Bezeichnung kann bis zu 32 Zeichen enthalten.
Führen Sie die folgenden Schritte durch, um einen Kanal oder Bus zu beschriften:
1. Drücken Sie eine Bedienfeldtaste für einen
Eingangskanal oder einen Bus.
48 Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
