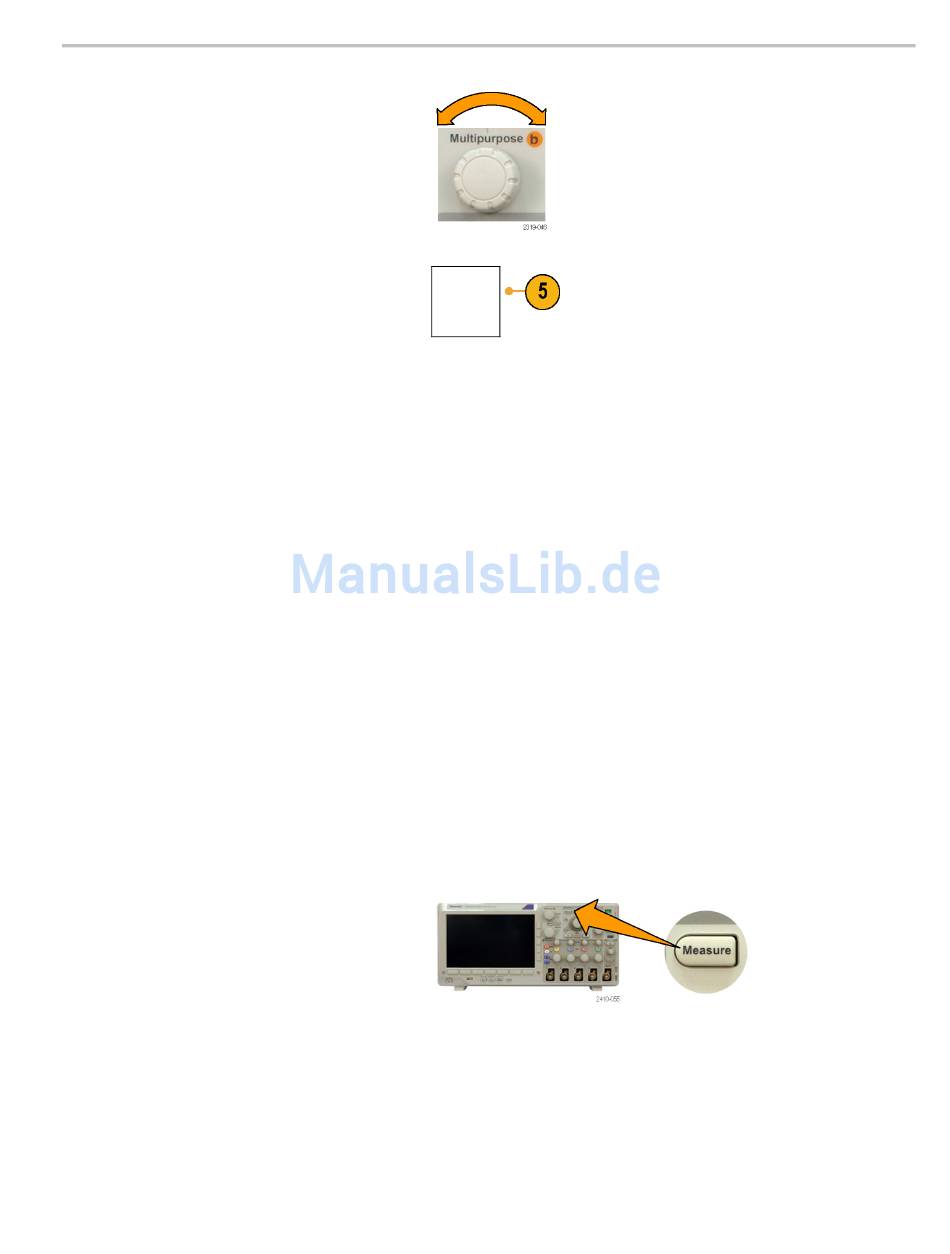

4. Drehen Sie den Mehrfunktions-Drehknopf
b, um den Messtyp von Schnappschuss
auszuwählen.
5. Drücken Sie OK Schnappsch. aller
Messngn.
6. Zeigen Sie die Ergebnisse an.
Schnappschuss von 1
Periode
+Breite
BrstBr
Anstieg
+Last
+Über
High
Max
Amplitude
Mittel
Eff
Fläche
+Flanke
+Impuls
Referenzpegel
Referenzpegel bestimmen, wie zeitbezogene
Messungen vorgenommen werden. Sie werden
beispielsweise zur Berechnung der Anstiegs-
und der Abfallzeiten verwendet.
1. Drücken Sie Messen.
Benutzerhandbuch für Oszilloskope der Serien MSO3000 und DPO3000
: 312,2 μs
: 103,7 μs –Breite
: 936,5 μs
: 1,452 μs Abfall
: 33,23% –Last
: 7,143% –Über
: 9,200 V
: 10,40 V
: 16,80 V Sp-Sp
: -5,396 V ZMittel
: 7,769 V
: -21,58 mVs ZykFl
5 -Flanke
4 -Impuls
OK
Schnapp-
sch. aller
Messngn.
Freq : 3,203 kHz
: 208,5 μs
: 1,144 μs
: 66,77 %
: 7,143 %
Low : -7,600 V
Min : -8,800 V
: 19,20 V
: -5,396 V
Zeff : 8,206 V
: -654,6 μVs
4
4
Analysieren von Signaldaten
