Triggereinstellung
Trigger-Art
Setup und Hold
Anstiegszeit/Ab-
fallzeit
80
Trigger-Bedingungen

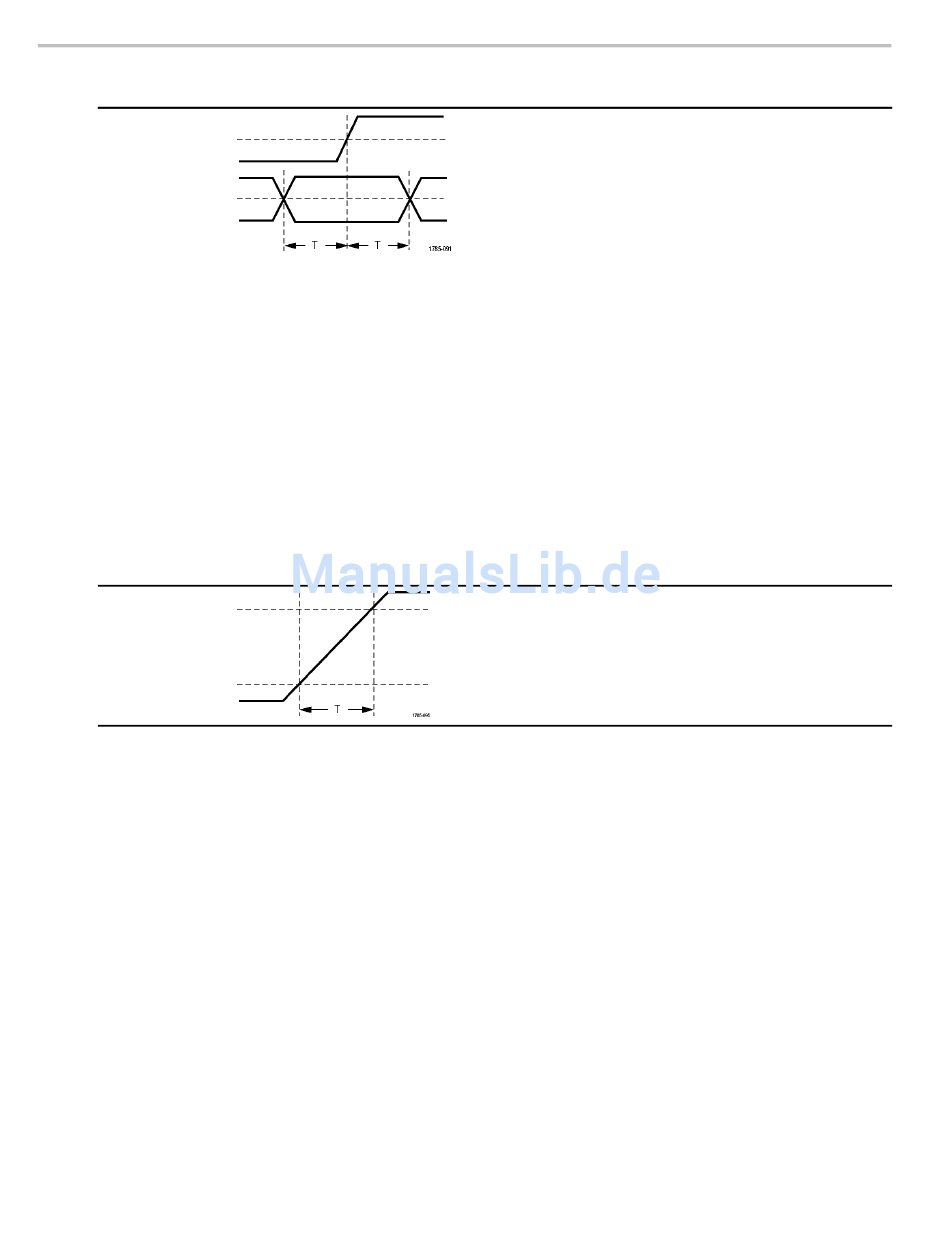

Sie triggern, wenn sich der Status eines logischen
Dateneingangs innerhalb der Setup- oder Hold-Zeit
relativ zu einer Taktflanke ändert.
Setup ist der Zeitraum, über den Daten vor einer
Taktflanke stabil sein sollten und sich nicht ändern. Hold
ist der Zeitraum, über den Daten nach einer Taktflanke
stabil sein sollten und sich nicht ändern.
Oszilloskope der Serie MSO3000 bieten Setup- und
Hold-Triggerung für mehrere Kanäle und können den
Status eines ganzen Busses im Hinblick auf Setup- und
Hold-Verletzungen überwachen. Bei Oszilloskopen der
Serie MSO3000 können Sie bis zu 20 Kanäle (4 analoge
und 16 digitale Kanäle) für einen Setup-and-Hold-Trigger
nutzen.
Wählen Sie im seitlichen Menü Takt, um den Taktkanal
auszuwählen. Wählen Sie mithilfe des Bedienfelds
Wählen und der Optionen Daten und Ungenutzt
einen oder mehrere Kanäle aus, die im Hinblick auf
Setup-and-Hold-Verletzungen überwacht werden sollen.
HINWEIS. Die optimale Leistung des
Setup-and-Hold-Triggers wird erzielt, wenn
jeweils entweder nur analoge oder nur digitale Kanäle
verwendet werden.
Sie triggern auf Anstiegs- und Abfallzeiten. Sie
triggern auf Impulsflanken, die den Bereich zwischen
zwei Schwellenwerten mit hoher oder geringer
Geschwindigkeit als der angegebenen Zeit durchqueren.
Geben Sie Impulsflanken als positiv, negativ oder beides
an.
