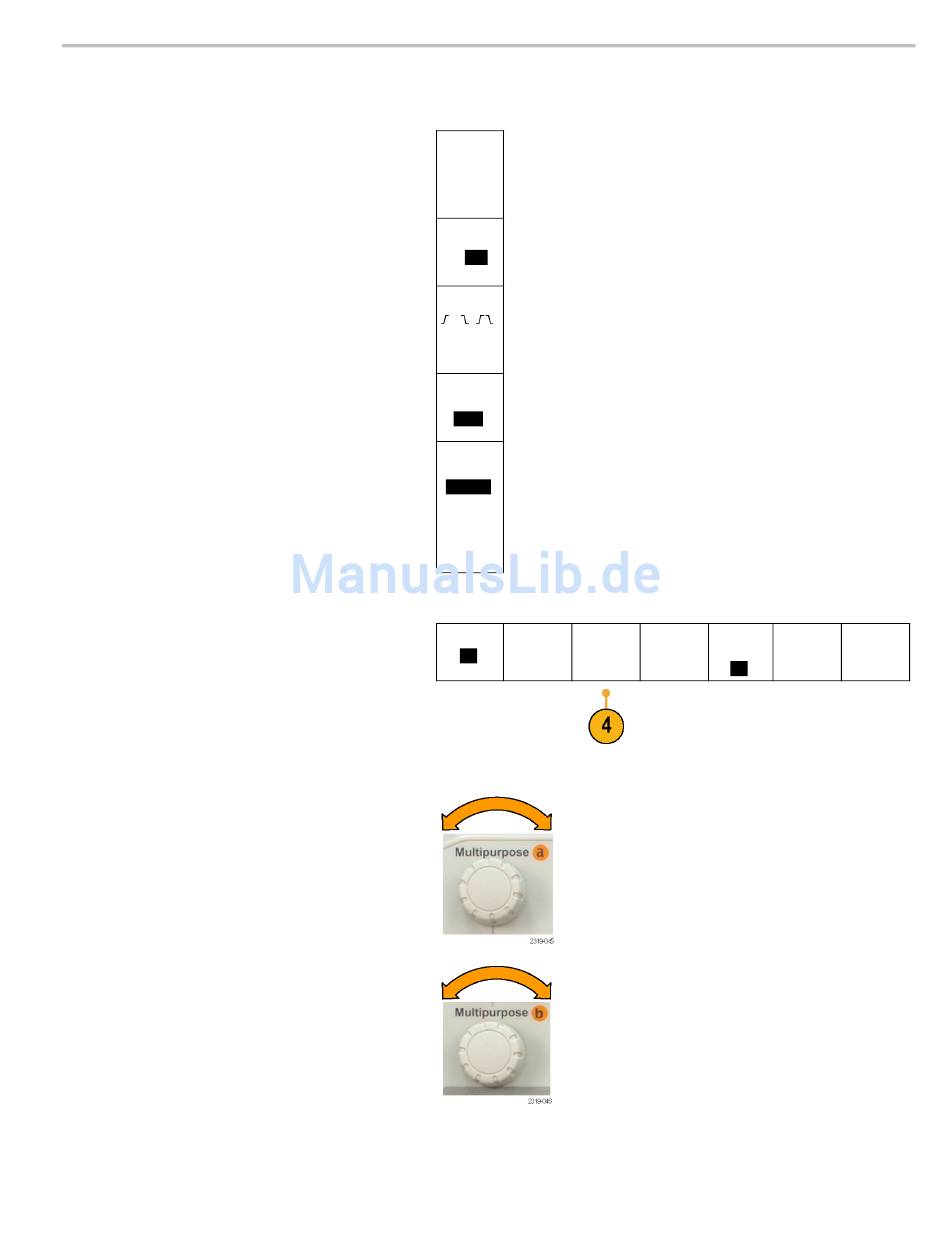

3. Drücken Sie Eingänge definieren. Die
Optionen hängen vom ausgewählten Bus ab.
Definieren Sie mithilfe des seitlichen Menüs
die Parameter für die Eingänge, z. B.
spezielle Signale für einen analogen oder
digitalen Kanal.
Wenn Sie Parallel auswählen, drücken
Sie die seitliche Menütaste, um die Option
Getaktet zu aktivieren bzw. zu deaktivieren.
Drücken Sie die seitliche Rahmentaste,
um die Taktflanke zum Takten der
Daten auszuwählen: ansteigende Flanke,
abfallende Flanke oder beide Flanken.
Drehen Sie den Mehrzweckknopf a, um die
Anzahl der Datenbits im parallelen Bus
auszuwählen.
Drehen Sie den Mehrzweckknopf a, um
das gewünschte, zu definierende Bit
auszuwählen.
Drehen Sie den Mehrzweckknopf b, um den
gewünschten analogen oder digitalen Kanal
als Quelle für das Bit auszuwählen.
4. Drücken Sie Schwellenw.
Sie können den Schwellenwert für alle
Kanäle im seriellen Bus anhand einer
Liste voreingestellter Werte festlegen. Die
voreingestellten Werte variieren je nach
Bustyp.
Sie können auch den Schwellenwert
für die Signale des seriellen Busses
festlegen. Drücken Sie im seitlichen Menü
die Taste Wählen, und drehen Sie den
Mehrzweck-Drehknopf a, um ein Bit oder eine
Kanalnummer (Signalname) auszuwählen.
Drehen Sie dann den Mehrzweck-
Drehknopf b, um den Spannungspegel
zu definieren, der vom Oszilloskop als
Grenzwert verwendet wird, oberhalb dessen
das Oszilloskop ein Signal als logisch hoch
und unterhalb dessen es ein Signal als
logisch niedrig behandelt.
