Kennenlernen des Gerätes
8. Save / Recall Menu. Drücken Sie
diese Taste, um Setups, Signale und
Bildschirmdarstellungen in einem
internen Speicher oder auf einem
USB-Flash-Laufwerk zu speichern bzw.
von dort abzurufen.

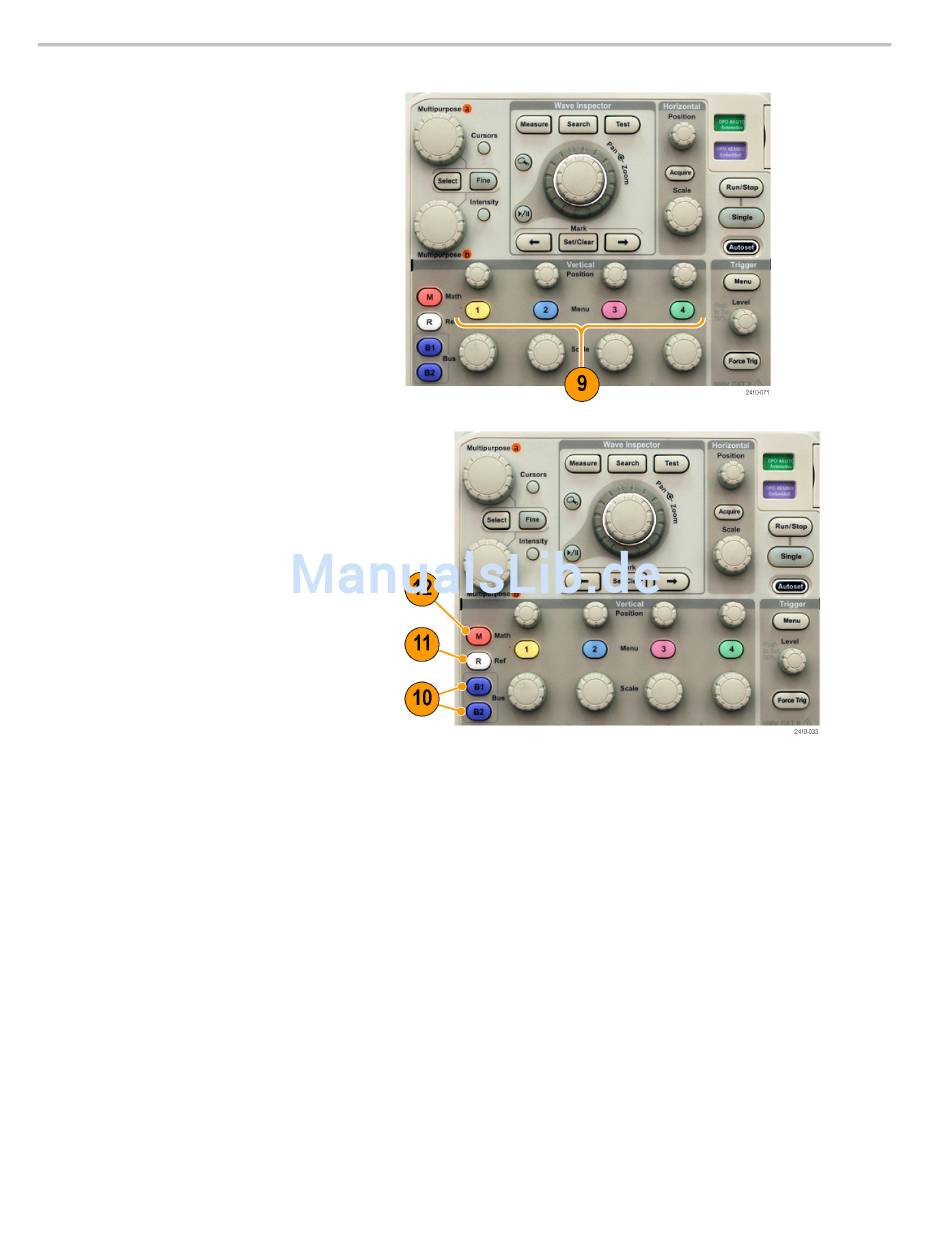

9. Kanal 1, 2, 3 oder 4 Menü. Drücken
Sie die Tasten, um vertikale Parameter
für Eingangssignale und zum Anzeigen
bzw. Ausblenden der entsprechenden
Signale einzustellen.
10. B1 oder B2. Drücken Sie eine Taste, um
einen Bus zu definieren und anzuzeigen,
wenn Sie über die entsprechenden
Modulanwendungsschlüssel verfügen.
Das DPO3AERO-Modul unterstützt
MIL-STD-1553-Busse.
Das Modul DPO3AUTO unterstützt CAN-
und LIN-Busse.
Das Modul DPO3EMBD unterstützt I
und SPI.
Das DPO3FLEX-Modul unterstützt
FlexRay-Busse.
Das Modul DPO3COMP unterstützt
RS-232, RS-422, RS-485 und
UART-Busse.
Das Modul DPO3AUDIO unterstützt
I S-, links angeordnete (LJ), rechts
2
angeordnete (RJ) und TDM-Busse.
Drücken Sie die Tasten B1 oder B2, um
den entsprechenden Bus anzuzeigen
oder auszublenden.
11. R. Drücken Sie die Taste, um
Referenzsignale zu verwalten,
einschließlich das Anzeigen oder
Ausblenden einzelner Referenzsignale.
12. M. Drücken Sie die Taste, um
mathematische Signale zu verwalten,
einschließlich das Anzeigen oder
Ausblenden einzelner mathematischer
Signale.
34
